VJ5301M868MXBSR

产品分类: 天线
产品描述: 868MHz 100MHz 焊接安装,贴片安装 35mm*5mm*1.2mm
供应商型号:
供应商:
标准整包数: 0

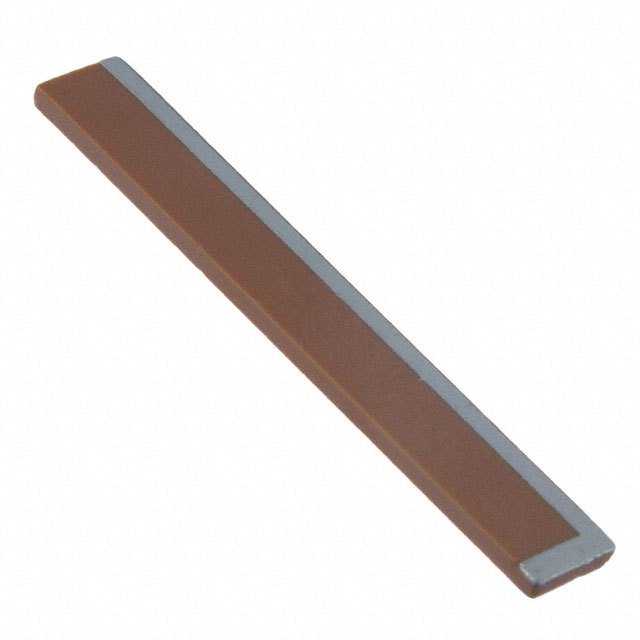

VISHAY INTERTECHNOLOGY 天线 VJ5301M868MXBSR

VJ5301M868MXBSR概述


    产品简介


    产品类型:VJ5301M868MXBSR是Vishay Vitramon推出的一款小型化高性能芯片天线。它专为医疗、远程传感、工业、安全及RFID等领域设计,具有优异的性能和广泛的适用性。
    主要功能:这款天线能够在820至920 MHz的频率范围内工作,并通过标准回流工艺集成到PCB板上。它提供了50欧姆的不平衡调谐接口,并具有高可靠性陶瓷氧化物结构和低RF损耗、高Q值的陶瓷材质,使其成为多种应用的理想选择。
    应用领域:广泛应用于医疗遥测(内部和外部)、远程传感与控制、工业自动化与遥测、安防系统、家庭自动化及长距离RFID。

    技术参数


    - 频率范围:820 MHz至920 MHz
    - 增益:最大增益-1.96 dBi,平均增益-4.96 dBi
    - 带宽:-3 dB带宽100 MHz,-10 dB带宽32 MHz
    - 阻抗:50欧姆
    - 调谐接口:50欧姆不平衡调谐接口
    - 外壳材料:高可靠性陶瓷-氧化物结构
    - 材料处理:无铅/湿法制造工艺
    - 环境温度:-40°C至+85°C

    产品特点和优势


    独特功能:
    - 小巧的外形尺寸(35mm x 5mm x 1.2mm),适用于空间受限的应用。
    - 高可靠性陶瓷氧化物结构,确保长期稳定运行。
    - 低RF损耗和高Q值陶瓷,提升信号传输质量。
    - 通过标准回流工艺集成到PCB板,简化安装过程。
    市场竞争力:
    - 符合RoHS指令和无卤要求,环保合规。
    - 具备宽广的工作温度范围(-40°C至+85°C),适应恶劣环境。
    - 可通过几个标准组件实现最佳调谐效果,便于客户调整。

    应用案例和使用建议


    应用场景:
    - 医疗遥测设备,例如心脏起搏器和外部医疗监测设备。
    - 远程控制系统,用于农场自动化或智能建筑监控。
    - 长距离RFID标签,增强物品追踪能力。
    使用建议:
    - 在进行最终调谐时,参考手册中的推荐配置和组件值,以获得最佳性能。
    - 在安装过程中,按照制造商提供的指南操作,特别是在焊接和添加环氧胶时要注意细节,以确保天线稳固固定于PCB板上。

    兼容性和支持


    兼容性:
    - 本产品可与不同类型的PCB板兼容,适用于多种工业标准和应用。
    - 与不同的焊接材料兼容,如SnPb、Sn、SnAgCu。
    支持:
    - 提供详尽的技术文档和应用指南,方便用户理解和正确使用。
    - 如有技术问题,可联系指定的技术支持邮箱(chipantenna@vishay.com)获取帮助。

    常见问题与解决方案


    - 问题:如何实现最佳调谐效果?
    - 解决方法:根据手册中的推荐配置和组件值进行调谐,通常需要L1、L2电感器和C1电容器。
    - 问题:安装过程中如何正确涂抹环氧胶?
    - 解决方法:确保环氧胶点不覆盖任何焊盘,并在天线中心位置放置,以牢固固定天线。

    总结和推荐


    综合评估:
    - 优点:小尺寸、高可靠性、易于集成、宽温范围、低RF损耗和高Q值陶瓷。
    - 缺点:虽然提供详细的技术资料,但初学者可能需要一定时间来掌握最佳使用方法。
    推荐:
    - 本产品适合需要紧凑型且高性能天线的各类应用,特别适用于医疗、工业和安全领域的远程通信需求。强烈推荐给需要高性能、可靠性的设计师和工程师。

VJ5301M868MXBSR参数

参数
最大电压驻波比 -
带宽 100MHz
阻抗 -
额定功率 -
天线类型 -
中心频率 868MHz
支持协议 -
典型天线增益 -
长*宽*高 35mm*5mm*1.2mm
安装方式 焊接安装,贴片安装
零件状态 停产
包装方式 卷带包装

VJ5301M868MXBSR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ5301M868MXBSR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 天线 VISHAY INTERTECHNOLOGY VJ5301M868MXBSR VJ5301M868MXBSR数据手册

VJ5301M868MXBSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
