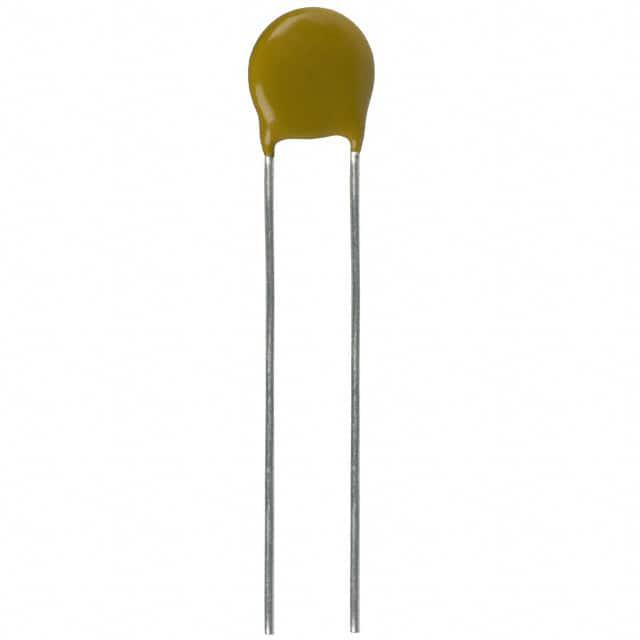

VDRS07H300BSE

产品分类: 压敏电阻
产品描述: 470V 1.2KA 1 423V 517V 385V 300V 40J 130pF@1kHz 插件 通孔安装 6mm(宽度)*11mm(高度)
供应商型号: AV-A-MCO238159353016
供应商: Avnet
标准整包数: 250
VISHAY INTERTECHNOLOGY 压敏电阻 VDRS07H300BSE

VDRS07H300BSE概述

    Vishay BCcomponents VDRS 系列金属氧化物压敏电阻技术手册

    产品简介


    Vishay BCcomponents 的 VDRS 系列金属氧化物压敏电阻是一种高可靠性的电子元器件,适用于过电压和瞬态电压保护。该系列压敏电阻采用低 β 高纯度氧化锌陶瓷材料制成,具有多种封装选项,包括散装(Bulk)、带状(Tape)和纸袋包装(Ammopack)。这些产品适用于广泛的工业应用,如电力系统、通信设备和汽车电子等领域。

    技术参数


    以下是 VDRS 系列金属氧化物压敏电阻的主要技术参数:
    - 最大连续电压:交流 14 至 680 V,直流 18 至 895 V
    - 最大非重复瞬态电流:8 x 20 µs 脉冲下为 100 至 6500 A
    - 最大能量:10/1000 µs 脉冲下为 0.5 至 496 J
    - 典型电容:1 kHz 下为 4.1 至 7.1 pF
    - 工作温度范围:储存温度 -40 至 +125 °C,操作温度 -40 至 +85 °C
    此外,产品还具备以下特性:
    - 阻燃性:被动非易燃材料
    - 机械防护:UL 94 V-0 认证的无卤环氧树脂涂层
    - 电气安全性:符合 UL 1449 第四版、VDE/IEC 61051-1/2 标准
    - 认证机构:ULus、cUL 和 VDE 认证

    产品特点和优势


    VDRS 系列金属氧化物压敏电阻的独特功能和优势包括:
    - 低 β 值:采用低 β 值的高纯度氧化锌材料,提高响应速度和稳定性
    - 无卤素涂层:提供环保且高效的机械、电气和气候防护
    - 适应性强:可在多种环境下稳定工作,适合不同电压等级的应用
    - 认证齐全:通过多项国际安全认证,确保产品可靠性

    应用案例和使用建议


    VDRS 系列压敏电阻广泛应用于各种工业场合,例如:
    - 电力系统:用于过电压保护,避免电网波动对设备造成损害
    - 通信设备:保护敏感的通信组件免受雷击和瞬态电压的影响
    - 汽车电子:增强汽车电路的稳定性,提高系统的整体可靠性和安全性
    使用建议:
    - 在安装时,应遵循制造商的指导进行焊接,避免过度加热导致产品损坏。
    - 选择合适的型号时,需要考虑预期的工作电压和瞬态电流峰值。

    兼容性和支持


    VDRS 系列压敏电阻可与其他 Vishay 的标准元器件兼容,便于集成到现有系统中。同时,Vishay 提供全面的技术支持,包括详细的安装指南和故障排查文档,以确保客户能够充分利用这些产品。

    常见问题与解决方案


    - 问题 1:产品无法正常工作
    - 解决方法:检查安装是否正确,确认电压和电流值是否在产品规定的范围内。
    - 问题 2:外观有损伤
    - 解决方法:查看是否有不当的存储条件或搬运过程中的意外损坏,必要时请联系技术支持。
    - 问题 3:耐热性能不足
    - 解决方法:确保焊接温度不超过产品规定的范围,选择适当的焊锡工艺。

    总结和推荐


    综上所述,Vishay BCcomponents 的 VDRS 系列金属氧化物压敏电阻在性能和可靠性方面表现出色。它们具有宽广的工作电压范围、卓越的瞬态电流处理能力和广泛的适用性,非常适合各类工业和商业应用。因此,我们强烈推荐使用 VDRS 系列产品,以提升系统的整体稳定性和可靠性。

VDRS07H300BSE参数

参数
压敏电压 470V
浪涌电流 1.2KA
最小压敏电压 423V
能量 40J
最大压敏电压 517V
电路数 1
最大直流电压 385V
不同频率时的电容 130pF@1kHz
最大交流电压 300V
长*宽*高 6mm(宽度)*11mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VDRS07H300BSE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDRS07H300BSE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 压敏电阻 VISHAY INTERTECHNOLOGY VDRS07H300BSE VDRS07H300BSE数据手册

VDRS07H300BSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1750+ $ 0.1046 ¥ 0.9261
5250+ $ 0.1037 ¥ 0.918
库存: 38500
起订量: 1750 增量: 250
交货地:
最小起订量为:1750
合计: ¥ 1620.67
