首页  >  产品百科  >  NTHS0402N01N1003JE

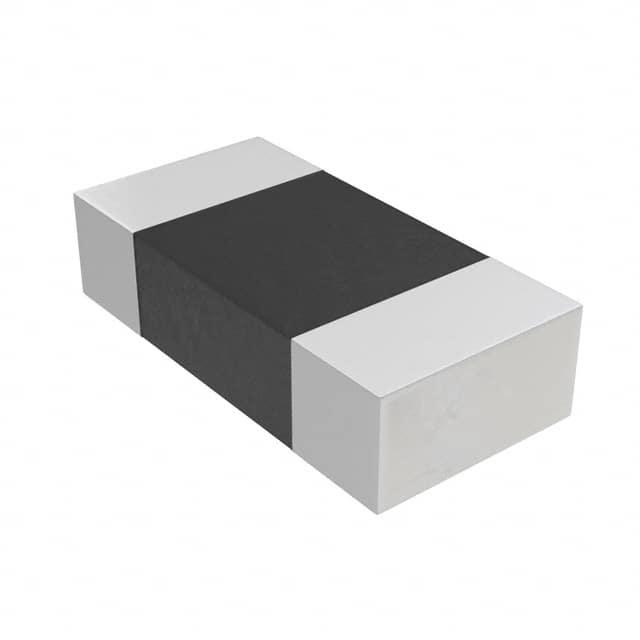

NTHS0402N01N1003JE

产品分类: NTC热敏电阻
产品描述: 100KΩ ±5% 80mW ±3% 3964K 0402 贴片安装 1.016mm*500μm*710μm
供应商型号: 541-1094-1-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTHS0402N01N1003JE

NTHS0402N01N1003JE概述

    Vishay Dale NTHS Series NTC Thermistors: A Comprehensive Guide

    1. 产品简介


    Vishay Dale NTHS系列是专为各种工业、通信和消费应用设计的表面贴装(SMD)NTC热敏电阻。该系列产品涵盖0402、0603、0805和1206芯片尺寸,具备广泛的阻值选择,能够灵活适用于混合电路系统中。这些热敏电阻以其高密度单片构造和玻璃涂层覆盖而闻名,确保在不同应用场景下的可靠性和稳定性。

    2. 技术参数


    以下是NTHS系列热敏电阻的关键技术规格:
    | 参数 | 值 | 单位 |
    |
    | 25°C时的电阻值 | 4.7K至350K | Ω |
    | 25°C时电阻容差 | ±1%, ±2%, ±3%, ±5%, ±10% | % |
    | B25/75值 | 3477至4247 | K |
    | B25/85值 | 3486至4261 | K |
    | 零功率操作温度范围 | -40至+125°C (+150°C可选) | °C |
    | 最大耗散功率(25°C) | 80mW
    | 散热系数 | 2.0mW/K
    | 热时间常数 | 5s

    3. 产品特点和优势


    NTHS系列热敏电阻的主要特点是:
    - 广泛的阻值选择:在标准尺寸下提供扩展的阻值选项。
    - 镍屏障端子:具有100%锡的包覆,提供良好的焊接性和机械强度。
    - 高密度单片结构:通过玻璃涂层提供卓越的稳定性和可靠性。
    - 设计灵活性:适合多种混合电路设计应用。

    4. 应用案例和使用建议


    NTHS系列热敏电阻广泛应用于温度传感、保护和补偿领域。典型应用场景包括:
    - 电池充电器:监测电池温度以实现精确充电控制。
    - 电源供应器:实时监控工作温度,确保设备稳定运行。
    - 办公设备:例如打印机和复印机中的温度管理。
    - 液晶显示器补偿:用于LCD面板温度补偿,确保显示效果稳定。
    - 汽车娱乐系统:监控车内电子设备的工作温度。
    建议在使用时注意散热管理和适当封装,以确保长期稳定性和可靠性。

    5. 兼容性和支持


    NTHS系列热敏电阻具有良好的兼容性,适用于多种工业标准电路板设计。Vishay公司提供了详细的计算工具和支持资源,如“My Vishay NTC曲线”计算器和详细的文档支持。用户可以通过发送电子邮件至thermistor1@vishay.com获取定制计算服务。

    6. 常见问题与解决方案


    1. 问题:如何确定正确的电阻值?
    - 解决方案:参考产品数据表中的电阻值表和B25/75、B25/85值,根据应用需求选择合适的电阻值。

    2. 问题:如何处理焊接过程中的损坏?
    - 解决方案:采用适当的焊接温度曲线和热风枪技术进行回流焊接,确保热应力最小化。

    3. 问题:如何校准热敏电阻?
    - 解决方案:使用标准恒温箱和精密电阻箱进行校准,确保测量精度。

    7. 总结和推荐


    Vishay Dale NTHS系列NTC热敏电阻凭借其丰富的阻值选择、高密度单片结构和广泛的适用性,在多个关键应用领域表现出色。建议在设计需要精确温度监控和补偿的应用中使用此产品。整体而言,NTHS系列热敏电阻是一种高度可靠且性能优越的组件,值得在相关项目中考虑选用。
    以上内容综合了NTHS系列热敏电阻的技术规格、应用场景和用户支持信息,旨在帮助工程师和技术人员更好地理解和使用这一产品。

NTHS0402N01N1003JE参数

参数
25℃时的电阻值 100KΩ
精度 ±5%
额定功率 80mW
B25/50 -
B值容差 ±3%
B25/100 -
B0/50 -
B25/75 3964K
B25/85 -
长*宽*高 1.016mm*500μm*710μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTHS0402N01N1003JE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTHS0402N01N1003JE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTHS0402N01N1003JE NTHS0402N01N1003JE数据手册

NTHS0402N01N1003JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2785 ¥ 44.6033
5+ $ 4.3243 ¥ 36.5405
10+ $ 4.0986 ¥ 34.6332
25+ $ 3.6932 ¥ 30.6078
50+ $ 3.525 ¥ 29.2132
100+ $ 3.3742 ¥ 27.9635
500+ $ 3.0819 ¥ 25.5415
1000+ $ 2.9772 ¥ 24.6734
库存: 1199
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.6
