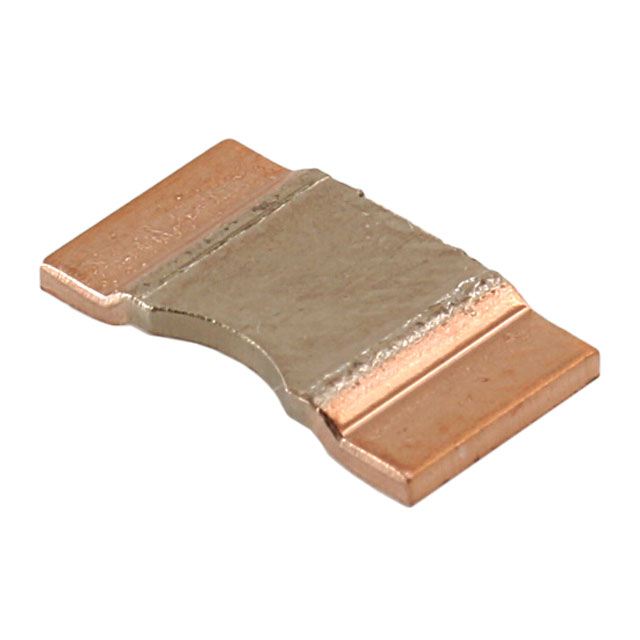

WSLF25121L000FEB

产品分类: 贴片电阻
产品描述: 1mΩ ±1% 5W ±170ppm/℃ 2512 贴片安装 6.35mm*3.02mm*860μm
供应商型号: 541-3130-2-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSLF25121L000FEB

WSLF25121L000FEB概述

    Vishay Dale WSLF系列低值电阻器技术手册

    产品简介


    Vishay Dale公司的WSLF系列电阻器属于Power Metal Strip®系列,专为各种电流感应、电压分压及脉冲应用设计。这些电阻器具有低阻值(最小可达0.0003 Ω)和出色的电气特性,适用于多种电路设计中。WSLF系列电阻器以其高性能和可靠性,广泛应用于汽车、工业控制、电源管理等领域。

    技术参数


    | 规格 | 描述 |

    | 产品型号 | WSLF2512 |
    | 封装尺寸 | 2512 |
    | 最大功率 | P70°C: 6.0 W, P100°C: 3.0 W |
    | 阻值范围 | 0.3 mΩ至4 mΩ |
    | 容差 | ±1% 或 ±5% |
    | 重量 | 每1000件约212g至267g |
    | 工作温度范围 | -65°C 至 +170°C |
    | 热电阻 | 0.3 mΩ时为3.8°C/W, 4 mΩ时为18.5°C/W |

    产品特点和优势


    1. Power Metal Strip®结构:采用全焊接设计,适合电流感应、电压分压和脉冲应用。
    2. 极低阻值:通过独特的加工工艺,可实现低至0.0003 Ω的电阻值。
    3. 低热电动势:小于3 μV/°C的低热电动势。
    4. 硫化物抗性:对高硫环境具有良好的抗性。
    5. 非常低的电感:小于2 nH的电感,有助于减少信号失真。
    6. AEC-Q200认证:符合汽车电子认证标准。

    应用案例和使用建议


    WSLF系列电阻器被广泛应用于汽车电池管理系统、工业控制系统及电源转换电路中。根据实际应用需求,建议在设计电路时充分考虑热能管理和散热设计,例如增加铜层厚度、使用热通孔等,以确保电阻器在工作过程中不会过热。

    兼容性和支持


    WSLF系列电阻器与市面上常见的电路板设计高度兼容,易于集成到现有的电子系统中。Vishay公司提供全面的技术支持和售后服务,客户可以通过技术支持邮箱获取详细信息。

    常见问题与解决方案


    1. 如何确认产品的阻值?
    - 查看产品型号后缀中的阻值代码,如“1L000”表示0.001 Ω。
    2. 如何处理焊接过程中产生的热应力?
    - 使用合适的焊接温度曲线,并确保焊接过程中的温度不超过规定的上限。
    3. 产品长期使用后的稳定性如何保证?
    - 定期进行老化测试,如进行2000小时的负载寿命测试,以确保产品的稳定性和可靠性。

    总结和推荐


    综上所述,Vishay Dale的WSLF系列低值电阻器凭借其出色的技术参数、可靠的应用性能以及广泛的应用场景,在多个领域均表现出色。特别是其独特的Power Metal Strip®结构,使其在电流感应和脉冲应用中具有显著优势。强烈推荐用于需要极高精度和稳定性的电路设计中。

WSLF25121L000FEB参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 5W
温度系数 ±170ppm/℃
长*宽*高 6.35mm*3.02mm*860μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLF25121L000FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLF25121L000FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLF25121L000FEB WSLF25121L000FEB数据手册

WSLF25121L000FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3407 ¥ 2.8511
2000+ $ 0.3146 ¥ 2.6328
5000+ $ 0.286 ¥ 2.3937
7000+ $ 0.277 ¥ 2.3181
10000+ $ 0.2682 ¥ 2.2443
25000+ $ 0.2486 ¥ 2.0807
库存: 11000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2851.1
直接购买
加入购物车
