PR01000103302JA500

产品分类: 通孔电阻
产品描述: 33KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 3975432
供应商: 海外现货
标准整包数: 10

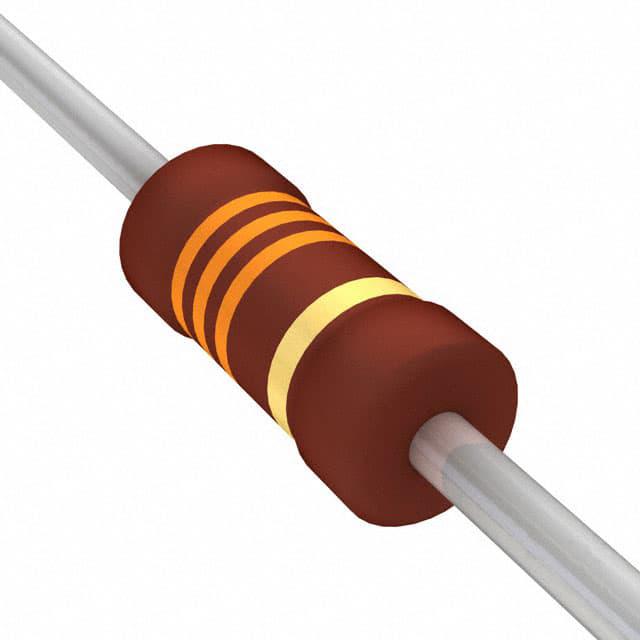

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000103302JA500

PR01000103302JA500概述


    产品简介


    金属膜电阻(Power Metal Film Leaded Resistors) 是一种具有高功率密度的小型封装电阻。它们广泛应用于各种需要精确电阻值和稳定性的场合。金属膜电阻采用金属合金薄膜沉积于高纯度陶瓷基体上,并通过激光切割出螺旋沟槽形成阻值。由于其出色的稳定性、耐高温和耐化学腐蚀性,这些电阻在汽车电子、照明球栅和通用电源应用中非常受欢迎。

    技术参数


    - 尺寸(DIN size):0207, 0411, 0617
    - 阻值范围(Resistance range):
    - PR01: 0.22 Ω 至 1 MΩ
    - PR02: 0.33 Ω 至 1 MΩ
    - PR03: 0.68 Ω 至 1 MΩ
    - 阻值精度(Resistance tolerance):±1%,±5%
    - 温度系数(Temperature coefficient):±250 ppm/K
    - 额定功率(Rated dissipation):
    - PR01: 1 W
    - PR02: 2 W
    - PR03: 3 W
    - 热阻(Thermal resistance):从135 K/W 到 60 K/W 不等
    - 最大工作电压(Operating voltage):
    - PR01 和 PR02: 350 V/500 V AC/DC
    - PR03: 750 V AC/DC
    - 基本规范(Basic specification):符合 IEC 60115-1

    产品特点和优势


    金属膜电阻具备以下显著特点和优势:
    1. 小体积大功率:0207 尺寸下可达 1 W,0617 尺寸下可达 3 W。
    2. 明确的熔断特性:具备明确的熔断电流阈值。
    3. 高可靠性:满足 IEC 60115-1 的主动和被动可燃性要求,且部分型号 AEC-Q200 认证。
    4. 良好的温度特性:温度系数控制在 ±250 ppm/K,适应宽广的温度范围。
    5. 耐久性和稳定性:经过 1000 小时的耐久测试后,阻值变化不超过 ±5% R + 0.1 Ω。

    应用案例和使用建议


    这些电阻在多种场合下广泛应用,例如:
    - 汽车电子:在发动机控制系统中作为稳压电路的一部分。
    - 照明球栅:用于 LED 驱动电路中的限流保护。
    - 通用电源:在开关电源中用于分压或滤波。
    使用建议:
    - 确保工作环境温度在器件的最大容许范围内。
    - 注意散热设计,避免热失控。
    - 适当选择合适的连接线类型,如 Cu 或 FeCu 材料,以适应不同应用需求。

    兼容性和支持


    - 兼容性:这些电阻可以与标准的自动插件设备和焊接机配合使用,兼容无铅和含铅焊接过程。
    - 技术支持:Vishay 提供技术支持和售后保障,联系邮箱为 filmresistorsleaded@vishay.com。

    常见问题与解决方案


    - 问题1:如何确定正确的阻值精度?
    - 解决方案:根据具体应用需求选择 ±1% 或 ±5% 的精度。
    - 问题2:工作温度超过规定范围会怎样?
    - 解决方案:严格遵守产品规格书中的温度范围,过高的温度可能导致电阻损坏。
    - 问题3:阻值漂移如何处理?
    - 解决方案:使用稳定性更好的型号,或在设计时预留足够的余量。

    总结和推荐


    总结:金属膜电阻是一种高品质、高性能的产品,尤其适合在高功率、高可靠性和稳定性的应用中使用。它们在广泛的工业和汽车电子领域都有良好的表现。
    推荐:鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用 Vishay BCcomponents 的金属膜电阻。对于对阻值精度和温度特性有严格要求的应用,这些电阻是理想的选择。

PR01000103302JA500参数

参数
电阻值 33KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

PR01000103302JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000103302JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000103302JA500 PR01000103302JA500数据手册

PR01000103302JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5173
100+ ¥ 0.3919
500+ ¥ 0.3919
1000+ ¥ 0.3762
2500+ ¥ 0.3511
5000+ ¥ 0.3448
25000+ ¥ 0.3386
50000+ ¥ 0.3386
库存: 3278
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 39.19
