WSC452750R00FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 50Ω 2W 4527 导线安装 11.56mm*6.98mm*4.49mm
供应商型号: F-WSC452750R00FEA
供应商: 海外现货
标准整包数: 1200

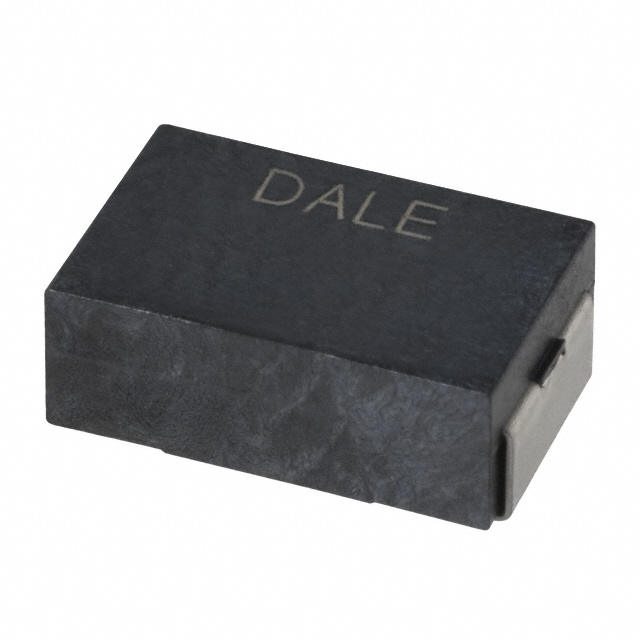

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC452750R00FEA

WSC452750R00FEA概述

    Vishay Dale Wirewound Resistors: Precision Power, Surface Mount

    1. 产品简介


    Vishay Dale Wirewound Resistors(WSC 和 WSN系列) 是一款高精度功率表面贴装电阻器,广泛应用于各类电子产品中。这些电阻器具有优良的稳定性和出色的脉冲承受能力,适用于需要高精度和高可靠性要求的应用场合,如工业控制、医疗设备和汽车电子系统等。

    2. 技术参数


    以下是根据技术手册整理出的主要技术参数:
    | 规格 | 单位 | WSC01/2 | WSC2515 | WSC0002 | WSC4527 | WSC6927 |
    ||
    | 额定功率 | W | 0.5 | 1 | 2 | 2 | 3 |
    | 电阻范围 | Ω | 0.1 至 4.99 | 0.1 至 2.77k | 0.1 至 4.92k | 0.1 至 4.92k | 0.1 至 8k |
    | 温度系数 | ppm/°C | ± 50 (1.0 Ω 至 4.99 Ω)
    ± 90 (0.1 Ω 至 0.99 Ω) | ± 20 (26.51 Ω 以上)
    ± 50 (1.0 Ω 至 26.5 Ω)
    ± 90 (0.31 Ω 至 0.99 Ω) | ± 20 (10.0 Ω 以上)
    ± 50 (1.0 Ω 至 9.9 Ω) | ± 20 (10 Ω 以上)
    ± 50 (1.0 Ω 至 9.9 Ω) | ± 20 (10 Ω 以上)
    ± 50 (1.0 Ω 至 9.9 Ω) |
    | 最大工作电压 | V | P x R1/2 | P x R1/2 | P x R1/2 | P x R1/2 | P x R1/2 |
    | 工作温度范围 | °C | -65 至 +175 | -65 至 +275 | -65 至 +275 | -65 至 +275 | -65 至 +275 |
    | 封装材料 环氧树脂 | 热塑性塑料 | 热塑性塑料 | 热塑性塑料 | 热塑性塑料 |

    3. 产品特点和优势


    1. 全焊接结构:确保了长期使用的可靠性和稳定性。
    2. 环氧树脂封装:提供优秀的机械保护和化学耐受性。
    3. 焊盘端子:改善了焊接效果,提升了连接的可靠性。
    4. 卓越的稳定性:在不同环境条件下表现出色的稳定性。
    5. 高功率额定值:最高可达3W,适合高功率应用需求。
    6. 出色的瞬态脉冲承受能力:非感性型号能够更好地承受高电流冲击。
    7. AEC-Q200认证:适用于汽车应用,满足严格的行业标准。
    8. 环保材料:符合RoHS标准,无铅、无卤素,对环境友好。

    4. 应用案例和使用建议


    WSC系列电阻器广泛应用于多种电路设计中,特别是在高精度控制、电源管理和高压环境下。例如,在汽车电子中,它们可以用于电动机驱动、电池管理系统等;在工业控制中,它们可用于电机调速和电力转换。
    使用建议:
    - 在焊接过程中注意控制温度,避免过高的焊接温度导致损坏。
    - 确保散热设计合理,防止因过热而影响其寿命和性能。
    - 对于需要更高精度的应用场合,可以选择精度更高的型号。

    5. 兼容性和支持


    WSC和WSN系列电阻器具有良好的兼容性,能够与各种主流的PCB设计和制造工艺兼容。Vishay公司为这些产品提供了详尽的技术支持文档和售后服务,包括在线资料库、技术支持热线等,确保客户能够快速获取所需帮助。

    6. 常见问题与解决方案


    - Q: 温度系数过高会影响性能吗?
    - A: WSC系列电阻器的温度系数在规定的范围内不会显著影响性能。在选型时可以根据具体应用要求选择合适的型号。

    - Q: 产品在高温下的表现如何?
    - A: WSC系列电阻器在高温环境下的稳定性得到了验证,可以在-65°C至+275°C的宽温范围内稳定工作。详细测试数据请参考技术手册。

    7. 总结和推荐


    Vishay Dale WSC/WSN系列表面贴装电阻器凭借其高精度、高可靠性及广泛的适用性,成为众多高端应用领域的理想选择。无论是汽车电子、工业控制还是医疗设备,这些电阻器都能提供卓越的性能。我们强烈推荐这些产品给寻求高质量、高精度电阻器的工程师和技术人员。
    总结来说,Vishay Dale WSC/WSN系列电阻器具备出色的稳定性和高功率处理能力,是市场上性价比极高的选择。对于需要高精度和高可靠性的应用场合,我们非常推荐使用这一系列产品。

WSC452750R00FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 50Ω
温度系数 ±20ppm/℃
精度 ±1%
额定功率 2W
长*宽*高 11.56mm*6.98mm*4.49mm
通用封装 4527
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC452750R00FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC452750R00FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC452750R00FEA WSC452750R00FEA数据手册

WSC452750R00FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.7538 ¥ 6.3843
2400+ $ 0.747 ¥ 6.3273
3600+ $ 0.7403 ¥ 6.2703
库存: 1200
起订量: 1200 增量: 1200
交货地:
最小起订量为:1200
合计: ¥ 7661.16
