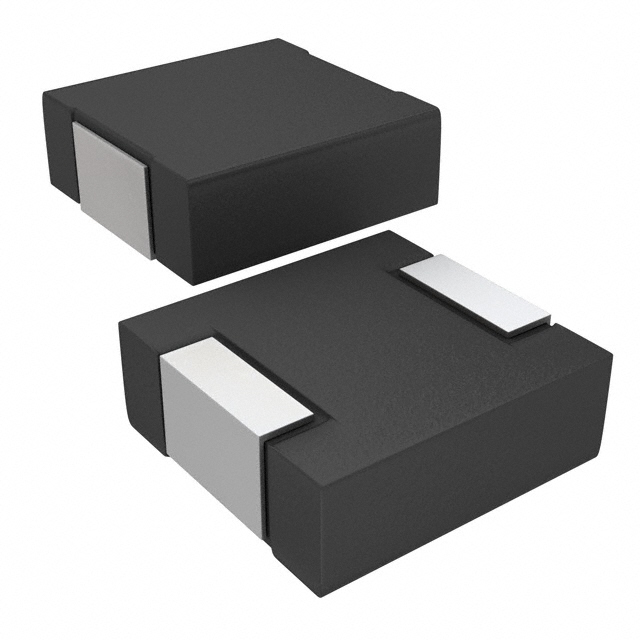

IHLP2020CZERR33M5A

产品分类: 贴片电感
产品描述: 100KHz 117MHz 9.8A 16A 330nH 5.34mΩ ±20% 2020 标准安装,贴片安装 5.18mm*5.18mm*3mm
供应商型号: IHLP2020CZERR33M5A
供应商: Avnet
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电感 IHLP2020CZERR33M5A

IHLP2020CZERR33M5A概述

    Vishay IHLP-2020CZ-5A 汽车电感器技术手册解析

    1. 产品简介


    Vishay 的 IHLP-2020CZ-5A 是一款专为汽车应用设计的高性能电感器,能够承受高达155°C的工作温度。该系列电感器采用屏蔽式构造,适用于直流到直流能量存储及滤波应用,频率范围可达1 MHz至2 MHz。这款电感器具有低直流电阻(DCR),可处理高瞬态电流而不会饱和,同时具备超低噪音特性。通过AEC-Q200认证,该产品非常适合用于发动机和变速箱控制单元、柴油喷射驱动器、娱乐/导航系统DC/DC转换器等场景。

    2. 技术参数


    以下是IHLP-2020CZ-5A的关键技术参数列表:
    | 电感值 (μH) | 电感容差 (%) | 额定直流电阻 (mΩ) | 最大直流电阻 (mΩ) | 热电流 (A) | 饱和电流 (A) | 自谐振频率 (MHz) |
    ||
    | 0.22 | ±20 | 3.95 | 4.23 | 18 | 11 | 190 |
    | 0.33 | ±20 | 4.9 | 5.34 | 16 | 9.8 | 117 |
    | 0.47 | ±20 | 6.02 | 6.44 | 14.5 | 8.7 | 94.8 |
    | 0.68 | ±20 | 9.1 | 9.74 | 11.3 | 8.2 | 77.7 |
    | 1 | ±20 | 11.5 | 12.1 | 10.8 | 8 | 60.7 |
    | 1.5 | ±20 | 18 | 19.8 | 7.9 | 7.1 | 49.2 |
    | 2.2 | ±20 | 24.7 | 26 | 6.6 | 6.3 | 39.8 |
    | 3.3 | ±20 | 44.0 | 47 | 5.3 | 5.5 | 33.4 |
    | 4.7 | ±20 | 72.8 | 78.3 | 4.1 | 3.7 | 23.8 |
    | 6.8 | ±20 | 104 | 111 | 3.2 | 2.2 | 18.8 |
    | 10 | ±20 | 132 | 138 | 2.8 | 1.6 | 15.9 |
    | 15 | ±20 | 195 | 208 | 2.4 | 1.6 | 14.1 |

    3. 产品特点和优势


    - 高温耐受:能承受最高155°C的工作温度。
    - 屏蔽结构:有效减少电磁干扰。
    - 低DCR:在同类产品中拥有最低的直流电阻,提升能效。
    - 高瞬态电流处理能力:能在不饱和的情况下处理高瞬态电流。
    - 低噪音:复合材料结构使其具有较低的嗡嗡声。
    - AEC-Q200认证:确保其在汽车环境中的可靠性。

    4. 应用案例和使用建议


    IHLP-2020CZ-5A 在汽车电子领域的应用非常广泛,例如:
    - 发动机和传动系统的控制单元,确保稳定的电力供应。
    - 柴油喷射系统,提供精准的电流控制。
    - 娱乐和导航系统的DC/DC转换器,提高系统的能效。
    使用建议:
    - 在进行电路设计时,需考虑散热措施,以确保部件温度不超过155°C。
    - 在安装时,需确保良好的接地,以减少电磁干扰。

    5. 兼容性和支持


    - 兼容性:与标准PCB设计兼容,但需注意散热设计。
    - 支持:制造商提供了详尽的技术支持和维护文档,可通过magnetics@vishay.com 获取帮助。

    6. 常见问题与解决方案


    - Q1:长时间高电流运行后发热严重?
    A1:检查散热设计,确保通风良好。
    - Q2:噪音明显增加?
    A2:检查安装位置,避免与其他高频元件靠近。
    - Q3:电流输出不稳定?
    A3:检查电路设计,确保负载均衡。

    7. 总结和推荐


    IHLP-2020CZ-5A 是一款极具竞争力的汽车级电感器,特别适合对温度要求较高的应用环境。其卓越的性能和可靠的设计使其成为市场上的一大亮点。对于需要在恶劣环境下工作的应用场合,这款电感器是一个理想的选择。强烈推荐在设计汽车电子产品时考虑使用。

IHLP2020CZERR33M5A参数

参数
额定电流 16A
Q值 -
测试频率 100KHz
电感值 330nH
饱和电流(LSAT) 9.8A
自谐振频率(SRF) 117MHz
容差 ±20%
直流电阻(DCR) 5.34mΩ
长*宽*高 5.18mm*5.18mm*3mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装
