首页  >  产品百科  >  IHLP5050EZER6R8M01

IHLP5050EZER6R8M01

产品分类: 贴片电感
产品描述: 100KHz 21A 11A 6.8μH 18.5mΩ ±20% 5050 贴片安装 13.2mm*12.9mm*5mm
供应商型号: TU-IHLP5050EZER6R8M01
供应商: 海外现货
标准整包数: 250

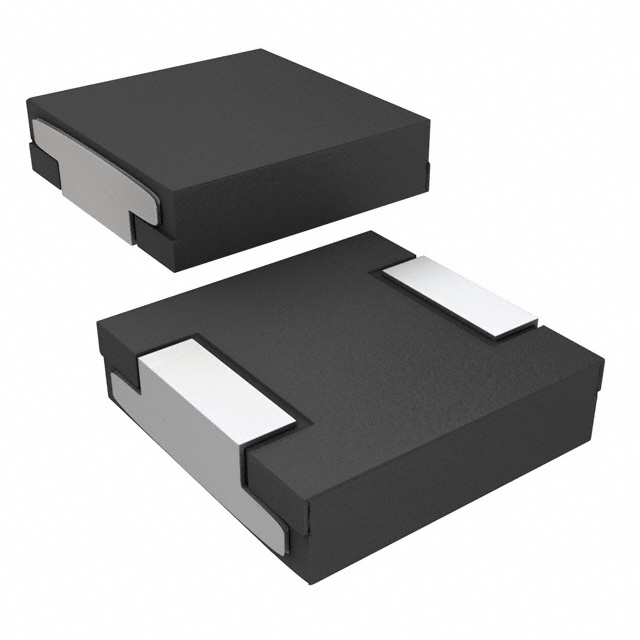

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZER6R8M01

IHLP5050EZER6R8M01概述

    Vishay IHLP-5050EZ-01 技术手册解读

    1. 产品简介


    Vishay IHLP-5050EZ-01 是一款工业级商用电感器,属于高饱和电流系列。该产品主要用于提供高电流转换效率,适用于多种设备中,如笔记本电脑、台式机、服务器、电池供电设备以及分布式电源系统中的DC/DC转换器。该型号具有低损耗和高可靠性的特点。

    2. 技术参数


    - 额定电压:75 V(跨电感器)
    - 温度范围:工作温度范围为-55°C至+125°C
    - 典型直流电阻(DCR):
    - 0.10 μH:0.53 mΩ(最大值0.60 mΩ)
    - 0.22 μH:0.64 mΩ(最大值0.80 mΩ)
    - 饱和电流:
    - 0.10 μH:118 A
    - 0.22 μH:110 A
    - 热降额电流:
    - 0.10 μH:55 A(温升40°C)
    - 0.22 μH:51 A(温升40°C)

    3. 产品特点和优势


    - 屏蔽结构:有效的电磁干扰(EMI)抑制能力。
    - 频率范围:最高可达5.0 MHz。
    - 超低噪声:采用复合材料结构,噪声水平极低。
    - 高电流处理能力:能够处理高瞬态电流而不会饱和。
    - 行业领先设计:IHLP专利设计,确保高效能。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于笔记本电脑、台式机、服务器、高电流POL转换器、电池供电设备及DC/DC转换器等。
    - 使用建议:电路设计时需考虑PCB布局、组件放置、导线尺寸和厚度、气流及其他冷却措施,以确保设备在极端条件下的正常运行。此外,需确保器件在最坏情况下的温度不超过125°C。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准电子元器件兼容,可广泛应用于各类电源管理设备中。
    - 支持信息:Vishay公司为用户提供详尽的技术文档和客户支持,如有任何技术疑问可联系magnetics@vishay.com。

    6. 常见问题与解决方案


    - 问题1:如何确定器件的工作温度?
    - 解决办法:使用公式:环境温度+温升≤125°C。需要综合考虑电路设计、组件布局、PCB设计等因素。

    - 问题2:饱和电流如何计算?
    - 解决办法:通过查阅手册中对应的图表,可以找到在特定温度和电流下电感值的变化情况,从而确定饱和电流值。

    7. 总结和推荐


    Vishay IHLP-5050EZ-01 作为一款高性能的电感器,在工业级应用中表现出色。其优异的温度特性和电流处理能力使其成为各类电子设备中的理想选择。建议在高电流转换和要求低噪声的应用中优先考虑使用。

IHLP5050EZER6R8M01参数

参数
额定电流 11A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 21A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 18.5mΩ
长*宽*高 13.2mm*12.9mm*5mm
通用封装 5050
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IHLP5050EZER6R8M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050EZER6R8M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050EZER6R8M01 IHLP5050EZER6R8M01数据手册

IHLP5050EZER6R8M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.9315 ¥ 7.9643
库存: 1750
起订量: 750 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1991.07
直接购买
加入购物车
