首页  >  产品百科  >  IHLP1616BZER4R7M5A

IHLP1616BZER4R7M5A

产品分类: 贴片电感
产品描述: 100KHz 28MHz 1.8A 3.2A 4.7μH 110mΩ ±20% 1616 标准安装,贴片安装 4.45mm*4.06mm*2mm
供应商型号: IHLP1616BZER4R7M5A
供应商: 国内现货
标准整包数: 4000

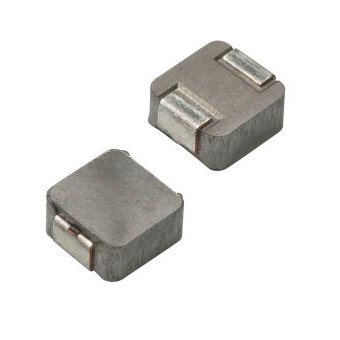

VISHAY INTERTECHNOLOGY 贴片电感 IHLP1616BZER4R7M5A

IHLP1616BZER4R7M5A概述


    产品简介


    IHLP-1616BZ-5A 电感器
    IHLP-1616BZ-5A 是一款由 Vishay Dale 设计和制造的汽车级电感器,特别适用于高温(高达 155°C)环境。此型号属于 IHLP 高温系列,广泛应用于发动机和传动系统控制单元、柴油喷射驱动器、娱乐导航系统、电机噪声抑制等领域。

    技术参数


    - 额定电流(DC):
    - 造成约 40°C 温升的直流电流:17.3 A 到 63.7 A
    - 导致电感值下降约 20% 的直流电流:19.0 A 到 4.0 A
    - 标准电气规格:
    - 电感值(L0): 0.10 µH 到 4.7 µH,精度为 ±20%
    - 直流电阻(DCR): 最小 4.0 mΩ,最大 110.0 mΩ
    - 谐振频率(SRF): 320 MHz 到 28 MHz
    - 最大额定电压: 50 V(AC)
    - 工作温度范围: -55°C 至 +155°C
    - 封装尺寸: 16.1 mm × 16.1 mm(外接引脚布局图参考)

    产品特点和优势


    - 高耐温性: 能够在高达 155°C 的极端环境下稳定工作。
    - 屏蔽结构: 有效减少电磁干扰(EMI),提供卓越的噪声抑制能力。
    - 出色的能量存储能力: 支持高达 1 MHz 至 2 MHz 的 DC/DC 转换器应用。
    - 抗饱和特性: 在高瞬态电流下也能保持稳定的电感值。
    - AEC-Q200 认证: 满足汽车电子产品可靠性标准。
    - 超低噪音: 由于复合材料构造,减少了嗡嗡声(buzz noise)。

    应用案例和使用建议


    应用案例
    - 引擎和传动控制单元: 用于电源管理电路中的储能和滤波。
    - 柴油喷射驱动器: 稳定的电压输出对于保证燃油喷射精准至关重要。
    - 电机噪声抑制: 包括风挡雨刮、座椅调节、后视镜控制及通风加热系统中的电机。
    使用建议
    - 在设计电路时,考虑所有影响器件温度的因素,如 PCB 迹线尺寸、空气流动等,确保器件温度不超过 155°C。
    - 根据具体应用场景选择合适的电感值(L0),以满足所需的能量存储和滤波要求。

    兼容性和支持


    - 兼容性: IHLP-1616BZ-5A 与多种标准电路板相兼容,便于集成到现有的系统中。
    - 支持和服务: Vishay 提供详尽的技术文档和支持服务,包括在线设计工具和客户技术支持。

    常见问题与解决方案


    1. 问题:如何确定适合的应用电感值?
    - 解答: 参考电气规格表,根据具体应用所需的能量存储和滤波要求选择合适的电感值。

    2. 问题:长时间使用是否会降低电感值?
    - 解答: 通过监控器件温度,确保不超过 155°C,避免因温度过高导致电感值下降。
    3. 问题:如何处理噪声问题?
    - 解答: 由于复合材料结构,IHLP-1616BZ-5A 本身具有优良的噪声抑制特性。进一步的噪声处理可通过合理的电路布局和组件选择来实现。

    总结和推荐


    总结: IHLP-1616BZ-5A 是一款高性能的汽车级电感器,具备卓越的高温稳定性、抗饱和能力和优异的噪声抑制性能。它在汽车电子应用中表现出色,能够应对极端工作条件下的挑战。
    推荐: 对于需要在高温环境中工作的复杂电子系统,特别是对电感值稳定性要求较高的应用场合,IHLP-1616BZ-5A 是一个非常理想的选择。强烈推荐在发动机和传动系统控制单元、娱乐导航系统以及其他类似应用中使用。

IHLP1616BZER4R7M5A参数

参数
直流电阻(DCR) 110mΩ
额定电流 3.2A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 1.8A
自谐振频率(SRF) 28MHz
容差 ±20%
长*宽*高 4.45mm*4.06mm*2mm
通用封装 1616
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP1616BZER4R7M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP1616BZER4R7M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP1616BZER4R7M5A IHLP1616BZER4R7M5A数据手册

IHLP1616BZER4R7M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
