RN60D3002FB14

产品分类: 通孔电阻
产品描述: 30KΩ ±1% 250mW ±100ppm/℃ 通孔安装 8.74mm(长度)
供应商型号: 8499174
供应商: 海外现货
标准整包数: 1

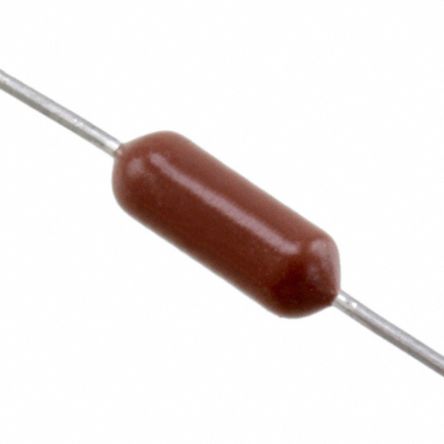

VISHAY INTERTECHNOLOGY 通孔电阻 RN60D3002FB14

RN60D3002FB14概述

    Vishay Dale CMF系列金属膜电阻技术手册

    产品简介


    Vishay Dale CMF系列金属膜电阻是一款专为军事用途设计的高精度电阻,具备多种电阻值和温度系数选择。其类型包括RN50至RN70及RL07和RL20型号,主要应用于需要高性能和稳定性的领域,如军事设备、航空航天和工业自动化控制等。

    技术参数


    以下是CMF系列金属膜电阻的主要技术规格:
    | 型号 | 额定功率 (W) @ 70°C | 额定功率 (W) @ 125°C | 最大工作电压 (V) | 电阻范围 (Ω) | 误差 (%) | 绝缘电阻 (Ω) | 尺寸 (mm) |

    | CMF50 | 0.05 | - | 200 | 10 to 100K | 0.1, 0.25, 0.5, 1 | ≥ 10^10 | 3.81 x 0.64 |
    | CMF55 | 0.10 | - | 200 | 10 to 301K | 0.1, 0.25, 0.5, 1 | ≥ 10^10 | 6.10 x 0.64 |
    | CMF60 | 0.125 | 0.25 | 300 | 10 to 1M | 0.1, 0.25, 0.5, 1 | ≥ 10^10 | 8.74 x 0.64 |
    | CMF65 | 0.25 | 0.50 | 350 | 10 to 2M | 0.1, 0.25, 0.5, 1 | ≥ 10^10 | 14.27 x 0.64 |
    | CMF70 | 0.75 (替换型号) | - | 500 | 10 to 2.49M | 0.1, 0.25, 0.5, 1 | ≥ 10^10 | 14.27 x 0.64 |
    | CMF07 | - | 0.25 | 250 | 51 to 150K | 2, 5 | ≥ 10^10 | 6.10 x 0.64 |
    | CMF20 | - | 0.50 | 350 | 4.3 to 470K | 2, 5 | ≥ 10^10 | 9.53 x 0.64 |

    产品特点和优势


    1. 低噪声:具备出色的低噪声特性,噪声水平小于0.10μV/V。
    2. 电压系数极低:电压系数仅为5ppm/V。
    3. 温度系数可控:具备不同的温度系数选项(±100ppm/°C,±50ppm/°C,±25ppm/°C)。
    4. 阻燃环氧涂层:具有耐火、耐潮的防护层。
    5. 适用环境广泛:可在-65°C至+175°C范围内稳定工作。
    6. 军规标准:符合MIL-R-10509和MIL-PRF-22684标准。

    应用案例和使用建议


    1. 军事设备:适用于雷达系统、导弹导航系统等。
    2. 航空航天:用于飞行器控制电路和传感器。
    3. 工业自动化:适合于各种精密仪器仪表和自动化控制系统。
    使用建议:
    - 在选择型号时,需考虑实际工作电压和环境条件,以确保选型准确。
    - 确保连接稳定,避免因振动或冲击导致接触不良。

    兼容性和支持


    CMF系列金属膜电阻与其他标准电子元件兼容,且厂商提供全面的技术支持和维护服务。用户可以通过官方渠道获取详细的技术文档和支持信息。

    常见问题与解决方案


    1. 安装后出现异常发热:检查焊接点是否牢固,确认安装环境是否符合要求。
    2. 输出信号不稳定:排查电源电压是否稳定,确保负载不会造成过载。
    3. 工作温度超出范围:选用相应温度范围的型号,必要时增加散热装置。

    总结和推荐


    Vishay Dale CMF系列金属膜电阻凭借其卓越的电气性能、广泛的适用范围和良好的稳定性,成为各类高精度电子设备的理想选择。特别适用于对温度系数和环境适应性有严格要求的应用场景。强烈推荐在高性能电子设备设计中采用此系列电阻。
    本文档所列数据基于Vishay Dale官方技术手册,所有数据和规范可能会随时更新。用户在具体应用前应详细查阅最新版技术手册并进行验证。

RN60D3002FB14参数

参数
电阻值 30KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 8.74mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RN60D3002FB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RN60D3002FB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RN60D3002FB14 RN60D3002FB14数据手册

RN60D3002FB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.52
100+ ¥ 3.3954
250+ ¥ 3.3303
500+ ¥ 3.2978
库存: 85
起订量: 45 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.52
