ILBB0603ER300V

产品分类: 磁珠
产品描述: 500mA 30Ω@100MHz 90mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 2395876
供应商: 海外现货
标准整包数: 10

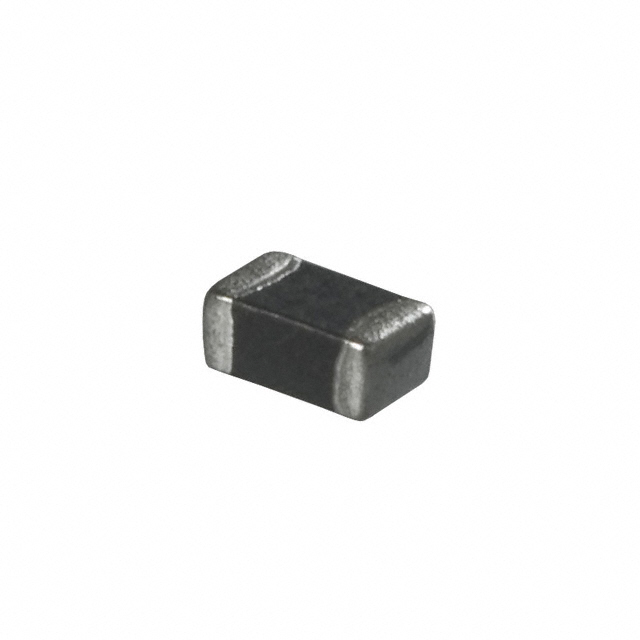

VISHAY INTERTECHNOLOGY 磁珠 ILBB0603ER300V

ILBB0603ER300V概述

    ILBB-0603 Multilayer Ferrite Bead: A Comprehensive Overview

    1. 产品简介


    ILBB-0603是一款由Vishay Dale公司生产的多层铁氧体磁珠。作为一款表面贴装型元件,它具有高可靠性、磁自屏蔽以及镍屏障镀层,几乎可以完全消除银迁移问题。这些特性使得ILBB-0603在多种应用场合中表现出色,如电信、计算机、消费电子、汽车以及工业控制等领域。

    2. 技术参数


    - 电气特性:
    - 额定阻抗(Ω):10至2000
    - 直流电阻(Ω):最大值为0.05至0.8
    - 额定直流电流(mA):10至2000
    - 工作温度范围:
    - 操作温度:-55°C 至 +125°C
    - 热冲击:100个周期,-40°C 至 +125°C
    - 带偏压湿度:85%RH 下1000小时,全额定电流
    - 机械规格:
    - 锡焊能力:90%覆盖度,在235°C下浸入5秒,经过120°C至150°C预热60秒,以及R类助焊剂浸渍
    - 焊接热抗力:在260°C锡水中浸入10秒,经过预热和助焊剂处理
    - 终端强度:最小0.3公斤(0.66磅),持续30秒
    - 支架强度:最小0.3公斤(0.66磅)

    3. 产品特点和优势


    - 高可靠性: ILBB-0603提供了出色的耐久性和稳定性,适合长时间运行的应用环境。
    - 磁自屏蔽: 内置的磁自屏蔽设计能够有效地减少电磁干扰(EMI)对其他组件的影响。
    - 镍屏障镀层: 这种镀层几乎可以完全防止银迁移,从而延长产品的使用寿命。
    - 宽工作温度范围: -55°C至+125°C的操作温度范围使该产品可以在各种极端环境中稳定运行。

    4. 应用案例和使用建议


    - 应用案例: ILBB-0603广泛应用于电信设备、计算机网络接口、电源线、视频线、音频线以及医疗设备中,以减少EMI并提高系统稳定性。
    - 使用建议: 在安装过程中,建议按照标准回流焊接工艺进行操作,确保良好的电气连接。对于需要高可靠性工作的应用,建议在设计时考虑其高工作温度范围特性。

    5. 兼容性和支持


    - 兼容性: ILBB-0603采用标准化的603尺寸封装,符合EIA-481-1规范,可以轻松与大多数标准PCB布局兼容。
    - 支持: Vishay Dale提供了详尽的技术文档和客户服务支持,以帮助客户在使用过程中解决任何技术问题。

    6. 常见问题与解决方案


    - 问题1: 高温环境下使用时,磁珠的电气特性是否有变化?
    - 解决方案: 尽管工作温度范围广,但在极端高温下可能需要重新校准电路参数以保持最佳性能。

    - 问题2: 如何避免在焊接过程中出现虚焊?
    - 解决方案: 使用适当的助焊剂,并遵循推荐的焊接工艺,确保充分的浸润时间和温度。

    7. 总结和推荐


    ILBB-0603多层铁氧体磁珠以其高可靠性、优异的EMI抑制能力和广泛的适用温度范围,成为许多高性能应用的理想选择。建议在关键的电磁干扰敏感环境中优先考虑使用该产品。如果您正在寻找一个可靠且高效的EMI解决方案,ILBB-0603无疑是您的最佳选择。

ILBB0603ER300V参数

参数
直流电阻(DCR) 90mΩ
额定电流 500mA
阻抗@频率 30Ω@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ILBB0603ER300V厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ILBB0603ER300V数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 磁珠 VISHAY INTERTECHNOLOGY ILBB0603ER300V ILBB0603ER300V数据手册

ILBB0603ER300V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2206
100+ ¥ 0.1979
500+ ¥ 0.1738
1000+ ¥ 0.1672
2000+ ¥ 0.1605
4000+ ¥ 0.1471
20000+ ¥ 0.1471
库存: 12765
起订量: 260 增量: 0
交货地:
最小起订量为:100
合计: ¥ 19.79
