首页  >  产品百科  >  IHLP1212BZER2R2M11

IHLP1212BZER2R2M11

产品分类: 贴片电感
产品描述: 100KHz 55MHz 3.3A 3A 20 2.2μH 46mΩ ±20% 1212 标准安装,贴片安装 3.65mm*3mm*2mm
供应商型号: 14M-IHLP1212BZER2R2M11
供应商: 云汉优选
标准整包数: 1

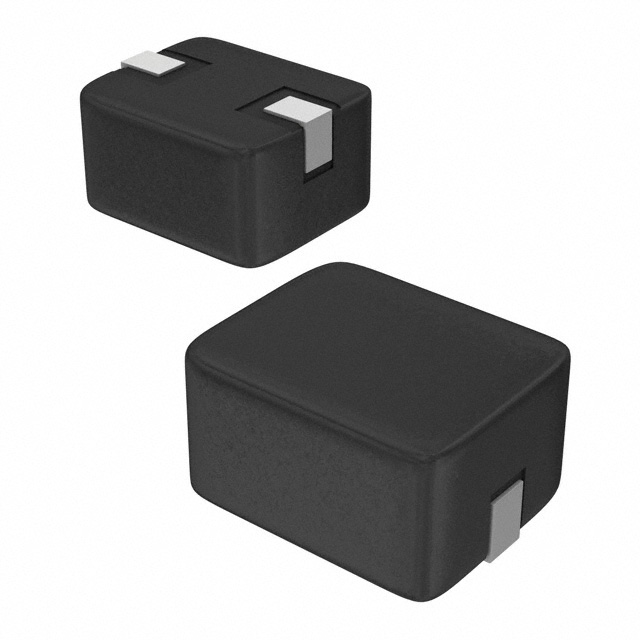

VISHAY INTERTECHNOLOGY 贴片电感 IHLP1212BZER2R2M11

IHLP1212BZER2R2M11概述

    Vishay Dale IHLP-1212BZ-11 技术手册

    1. 产品简介


    IHLP-1212BZ-11 是 Vishay Dale 生产的一款商用低直流电阻(DCR)电感器。该系列产品具有多种电感值(从 0.22 μH 到 3.3 μH),主要用于高电流 DC/DC 转换器和其他需要高效能和高电流的应用场合。该电感器广泛应用于笔记本电脑、服务器、移动设备及分布式电源系统等领域。

    2. 技术参数


    - 电感值(L0):0.22 μH 至 3.3 μH,公差为 ±20%
    - 直流电阻(DCR):
    - 典型值:9.5 mΩ 至 46.0 mΩ(25°C)
    - 最大值:11.4 mΩ 至 61.0 mΩ(25°C)
    - 额定工作电压:40 V(跨电感两端)
    - 电流等级:
    - 电流引起的温升 ΔT ≈ 40°C 的典型直流电流(I typ):3.0 A 至 7.5 A
    - 电流导致电感值下降 20% 的直流电流(I sat):2.0 A 至 5.5 A
    - 自谐振频率(SRF):245 MHz 至 45 MHz
    - 温度范围:-55 °C 至 +125 °C
    - 封装尺寸:12.1 mm x 12.1 mm x 1.2 mm

    3. 产品特点和优势


    - 屏蔽结构:减少外部磁场干扰,提高电磁兼容性。
    - 优秀的 DC/DC 储能能力:适用于高达 2 MHz 的开关频率。
    - 最低 DCR/μH 比:在同尺寸电感器中具有出色的储能密度。
    - 高瞬态电流处理能力:不会因瞬态电流而饱和。
    - 超低噪音:由于复合材料结构设计,减少了电磁噪音。

    4. 应用案例和使用建议


    - PDA/notebook/desktop/server 应用:适用于高电流 DC/DC 转换器,确保稳定供电。
    - 高电流电源供应:适合需要高效转换和高电流输出的电源供应系统。
    - DC/DC 转换器:特别适合 FPGA 场景下的转换需求。
    使用建议:在安装时,确保电路设计、组件放置、PCB 迹线大小及厚度、空气流动等因素综合考虑,以避免电感器过热。建议在实际应用中监测电感器的工作温度,确保不超过 125 °C 的最大温度限制。

    5. 兼容性和支持


    - 兼容性:适用于大多数常见的 PCB 设计和焊接工艺,但不推荐用于汽车应用。
    - 支持:如有技术支持需求,可通过联系 magnetics@vishay.com 获取。

    6. 常见问题与解决方案


    - Q: 如何验证电感器的工作温度?
    - A: 可通过监测环境温度、电流负载以及 PCB 温度来间接估算电感器的实际温度,确保不超过 125 °C。
    - Q: 如何处理瞬态电流?
    - A: 电感器的设计使其能够处理高瞬态电流而不饱和,但需确保电感器工作在其额定电流范围内。

    7. 总结和推荐


    总结:IHLP-1212BZ-11 是一款高性能的商用电感器,具备卓越的储能能力和低直流电阻。它的独特设计使其能够在各种高电流应用中表现优异。
    推荐:鉴于其出色的技术参数和多样的应用场景,IHLP-1212BZ-11 是一款值得推荐的电子元器件。尤其适用于对电流处理能力和可靠性要求较高的工业和消费电子产品领域。

IHLP1212BZER2R2M11参数

参数
额定电流 3A
Q值 20
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 3.3A
自谐振频率(SRF) 55MHz
容差 ±20%
直流电阻(DCR) 46mΩ
长*宽*高 3.65mm*3mm*2mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IHLP1212BZER2R2M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP1212BZER2R2M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP1212BZER2R2M11 IHLP1212BZER2R2M11数据手册

IHLP1212BZER2R2M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.066
10+ ¥ 2.7864
30+ ¥ 2.1822
100+ ¥ 1.9297
300+ ¥ 1.8576
3000+ ¥ 1.8035
库存: 786
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.06
直接购买
加入购物车
