PR02000201808JA100

产品分类: 通孔电阻
产品描述: 1.8Ω ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: DMT-PR02000201808JA100
供应商: 海外现货
标准整包数: 1000

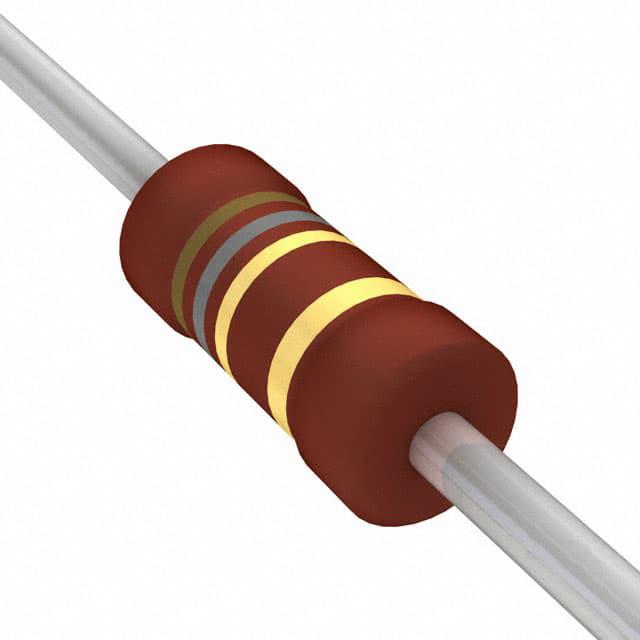

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201808JA100

PR02000201808JA100概述


    产品简介


    Vishay BCcomponents 提供的 Power Metal Film Leaded Resistors(金属膜引线电阻)是一系列高精度、高性能的电阻器。这些电阻器广泛应用于各种功率需求的通用场合,包括汽车电子和照明系统等。电阻器采用金属合金薄膜沉积在高级陶瓷基体上,经过螺旋沟槽切割和焊接处理,表面涂覆有红色的非易燃保护漆。这种保护漆提供了电气、机械和气候防护,但对具有侵略性的助焊剂和清洁溶剂不耐受。

    技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 0.68 Ω 至 1 MΩ |
    | 电阻容差 | ± 1 %; ± 5 % | ± 1 %; ± 5 % | ± 1 %; ± 5 % |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定功率(P70) | 1 W (0207) | 2 W (0411) | 3 W (0617) |
    | 热阻(Rth) | 135 K/W | 75 K/W | 60 K/W |
    | 最大工作电压(Umax) | 350 V AC/DC | 500 V AC/DC | 750 V AC/DC |

    产品特点和优势


    1. 小尺寸高功率:PR01 和 PR02 在 1 W 到 3 W 范围内提供不同的功率等级。
    2. 稳定的温度系数:所有型号均具有 ±250 ppm/K 的温度系数。
    3. 材料合规性:通过 AEC-Q200 认证,符合欧盟 ELV、RoHS 和 WEEE 指令。
    4. 长期稳定性和可靠性:经过高温高湿和焊接测试,确保长时间的稳定运行。

    应用案例和使用建议


    应用案例
    - 汽车电子:适用于引擎控制系统、安全气囊传感器等。
    - 照明系统:用于 LED 照明球状灯泡的调节电路。
    - 电源管理:可用于电源转换器和稳压器中。
    使用建议
    - 散热设计:选择合适大小的散热片以保证良好的热传导,避免过热损坏。
    - 连接方式:根据电路板的空间限制选择合适的引线类型(轴向或径向)。

    兼容性和支持


    - 兼容性:适用于广泛的自动插入设备,具备优良的焊锡性能。
    - 技术支持:Vishay BCcomponents 提供详细的技术文档和专业支持。

    常见问题与解决方案


    1. 过热问题:选择适当的额定功率并确保良好的散热。
    - 解决方案:使用散热片或其他散热装置。
    2. 焊接不良:长时间存储可能导致焊点性能下降。
    - 解决方案:使用新鲜的焊料并进行适当的预处理。

    总结和推荐


    总体评价:Vishay BCcomponents 的 Power Metal Film Leaded Resistors 是一款高性能、可靠且符合多种应用要求的产品。其卓越的功率密度、温度稳定性和广泛的适用性使其成为汽车电子和照明领域的理想选择。鉴于其出色的表现,强烈推荐在相关应用中使用。

PR02000201808JA100参数

参数
电阻值 1.8Ω
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000201808JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201808JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201808JA100 PR02000201808JA100数据手册

PR02000201808JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0847 ¥ 0.7155
库存: 34000
起订量: 4000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 715.5
直接购买
