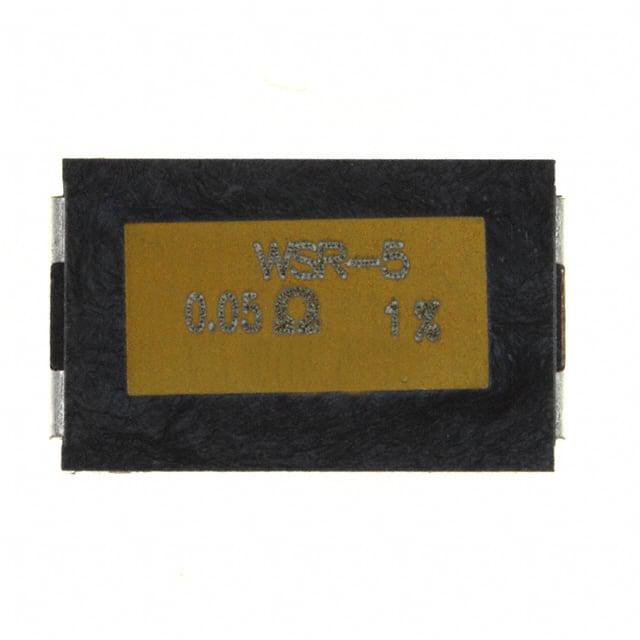

WSR5R0500FEA

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: 14M-WSR5R0500FEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R0500FEA

WSR5R0500FEA概述

    WSR High Power Power Metal Strip® Resistors 技术手册

    产品简介


    WSR High Power 是 Vishay Dale 公司设计的一款高性能表面贴装电阻器。该系列电阻器具有极低的电阻值(最低可达 0.001Ω),非常适合于电流感应、电压分割和脉冲应用。其核心优势在于采用坚固的焊接结构和独特的金属镍铬或锰铜合金制造的低温度系数(< 20 ppm/°C)电阻元件,从而提供优异的热稳定性和可靠性。

    技术参数


    以下是 WSR High Power 电阻器的主要技术规格和性能参数:
    - 功率额定值:
    - WSR5: 5.0 W
    - 电阻值范围:
    - 0.01Ω 至 0.3Ω
    - 温度系数 (TCR):
    - ± 75 ppm/°C (0.01Ω 至 0.3Ω)
    - ± 110 ppm/°C (0.005Ω 至 0.0099Ω)
    - ± 300 ppm/°C (0.004Ω 至 0.0049Ω)
    - ± 450 ppm/°C (0.003Ω 至 0.0039Ω)
    - ± 600 ppm/°C (0.002Ω 至 0.0029Ω)
    - ± 750 ppm/°C (0.001Ω 至 0.0019Ω)
    - 封装尺寸: 4527 (L: 11.56mm, H: 2.41mm, T: 2.54mm)
    - 重量:
    - 476g/1000 件(典型)
    - 绝缘电阻: > 10^9 Ω
    - 操作温度范围: -65°C 至 +275°C
    - 最大工作电压: P x R^1/2
    - 兼容性: RoHS 合规

    产品特点和优势


    WSR High Power 系列电阻器具备多项独特功能和优势:
    - 高温保护封装: 采用耐高温模具封装。
    - 增强热管理: 设计用于提高热管理性能。
    - 高硫环境适应性: 高硫环境下无腐蚀影响。
    - 低电感: 0.5nH 至 5nH。
    - 低热电动势: < 3 μV/°C。
    - AEC-Q200 认证: 符合汽车级标准。
    - 低接触电阻: 通过位置优化设计实现。

    应用案例和使用建议


    WSR High Power 系列电阻器广泛应用于各种工业和汽车应用,包括但不限于电流传感、电压分割、脉冲应用等。对于这些应用场景,建议注意以下几点:
    - 热稳定性: 由于温度系数较低,适合需要高热稳定性的应用。
    - 高可靠性: 耐用性和抗硫性能使其适用于恶劣环境。
    - 热管理: 注意散热设计以保持长期稳定运行。

    兼容性和支持


    该系列电阻器提供多种封装选项,便于与不同电路板的设计相匹配。用户可以从 Vishay 官网获取详细的封装代码及支持文档。此外,Vishay 还提供了技术支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些常见问题及其解决方法:
    - 温度漂移: 使用低 TCR 材料可以减少温度变化对电阻的影响。
    - 耐硫性问题: 选择合适的材料可以确保在高硫环境中稳定工作。
    - 接触电阻问题: 通过优化焊接布局可以减少接触电阻。

    总结和推荐


    WSR High Power 系列电阻器凭借其卓越的电气特性和可靠性,成为众多应用场景的理想选择。其低 TCR、高硫环境适应性和 AEC-Q200 认证使得它在汽车和其他关键应用中表现出色。因此,强烈推荐在高要求的应用场景中使用这款电阻器。

WSR5R0500FEA参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
