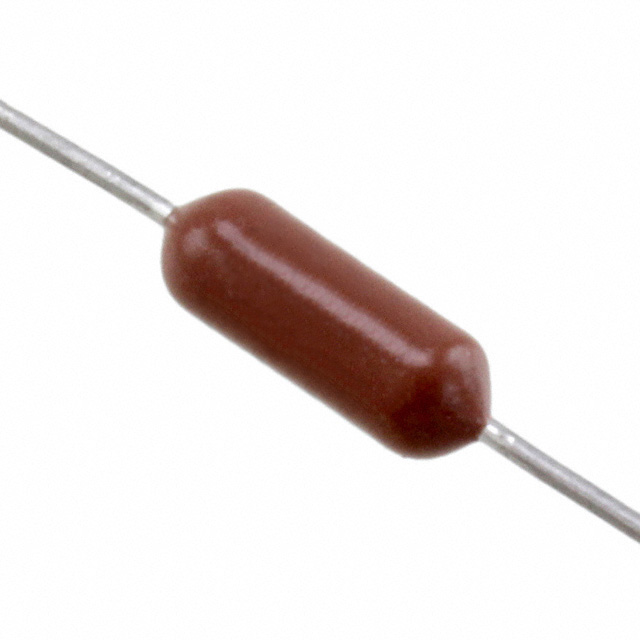

RN60E1003BRE6

产品分类: 通孔电阻
产品描述: 100KΩ ±0.1% 250mW ±25ppm/℃ 通孔安装 8.74mm(长度)
供应商型号: 71-RN60E-B-100K/R
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 RN60E1003BRE6

RN60E1003BRE6概述

    # Vishay Dale CMF系列军用级金属膜电阻技术手册解析

    产品简介


    Vishay Dale的CMF系列金属膜电阻以其卓越的性能广泛应用于军事、工业及高可靠性领域。该系列产品包括两种型号:RN(符合MIL-R-10509规范)和RL(符合MIL-PRF-22684规范)。CMF系列电阻具有非常低的噪声水平(-40 dB)和电压系数(5 ppm/V),并提供多种温度系数选择,能够满足不同的设计需求。此外,该系列电阻还通过了严格的火焰阻燃环氧涂层测试,确保在恶劣环境下仍能稳定运行。

    技术参数


    以下是CMF系列电阻的关键技术参数:
    | 全球型号 | 军用样式 | 军工规范 | 功率等级P70°C (W) | 功率等级P125°C (W) | 最大工作电压 (V) | 电阻范围 (Ω) |
    ||
    | CMF50 | RN50 | MIL-R-10509 | 0.05 | - | 200 | 10 - 100k |
    | CMF55 | RN55 | MIL-R-10509 | 0.10 | 0.10 | 200 | 10 - 301k |
    | CMF60 | RN60 | MIL-R-10509 | 0.25 | 0.125 | 300 | 10 - 1M |
    | CMF65 | RN65 | MIL-R-10509 | 0.50 | 0.25 | 350 | 10 - 2M |
    | CMF70 | RN70 | MIL-R-10509 | 0.75 | 0.50 | 500 | 10 - 2.49M |
    工作环境与电气特性
    - 绝缘电阻:最小值≥10¹⁰Ω(干燥条件),≥10⁸Ω(湿度测试后)
    - 工作温度范围:-65°C至+175°C
    - 终端强度:5磅拉力测试(RL07/RL20),其余型号为2磅拉力测试
    - 介电强度:额定值1000VAC
    - 电压系数:5 ppm/V
    产品特点与优势
    1. 卓越的噪声性能:极低的噪声水平(0.10 μV/V)使得CMF系列电阻成为高精度电路的理想选择。
    2. 稳定的温度系数:支持±100 ppm/°C、±50 ppm/°C、±25 ppm/°C等多种温度系数选项。
    3. 耐高温设计:能够在极端温度条件下保持稳定性能,适合航空航天、军工等领域。
    4. 可靠性高:符合MIL-R-10509和MIL-PRF-22684标准,通过了严格的热冲击、振动、冲击等环境测试。
    应用案例与使用建议
    应用案例
    - 军事通信系统:用于雷达、卫星通信等对信号质量要求极高的场合。
    - 工业自动化控制:适用于需要高精度测量与控制的工业设备。
    - 医疗仪器:在高灵敏度传感器接口中作为参考电阻使用。
    使用建议
    - 在高频电路中使用时,应尽量缩短引线长度以减少寄生电感影响。
    - 对于高温环境下的应用,需特别注意散热设计,避免因过热导致电阻失效。
    - 定期检查产品的电气参数变化情况,及时更换老化部件。
    兼容性与支持
    - 兼容性:CMF系列电阻可与多种标准插件板兼容,便于集成到现有系统中。
    - 技术支持:Vishay Dale提供全面的技术支持服务,包括产品选型指导、定制化解决方案开发等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 噪声水平过高 | 检查焊接工艺是否符合要求;考虑升级至更高规格的产品 |
    | 温度系数不符合预期 | 核对所选用型号的温度系数是否匹配;调整电路布局 |
    | 无法达到额定功率 | 确保良好的散热条件;检查负载是否正确连接 |
    总结与推荐
    综上所述,Vishay Dale CMF系列金属膜电阻凭借其优异的性能表现,在军事、工业以及高端消费类电子产品领域展现出强大的竞争力。无论是从稳定性还是耐用性角度来看,它都是值得信赖的选择。如果您正在寻找一款能够应对严苛工作环境且具备高度可靠性的电阻产品,那么CMF系列无疑是一个理想之选。因此,强烈推荐此系列产品用于各类高要求的应用场景。

RN60E1003BRE6参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 8.74mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装

RN60E1003BRE6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
