IHLP4040DZER3R3M5A

产品分类: 贴片电感
产品描述: 100KHz 25.5MHz 12A 11A 3.3μH 11.81mΩ ±20% 4040 贴片安装 10.8mm*10.3mm*4mm
供应商型号: F-IHLP4040DZER3R3M5A
供应商: 海外现货
标准整包数: 500

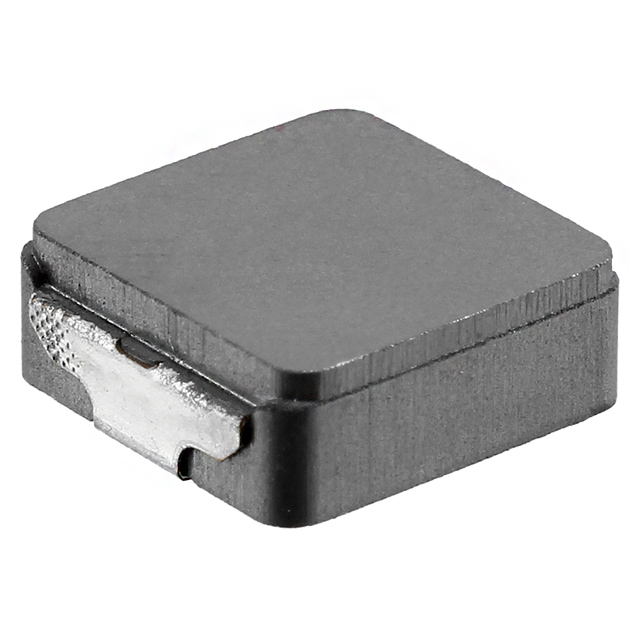

VISHAY INTERTECHNOLOGY 贴片电感 IHLP4040DZER3R3M5A

IHLP4040DZER3R3M5A概述

    Vishay IHLP-4040DZ-5A 电感器技术手册

    产品简介


    Vishay IHLP-4040DZ-5A 是一款用于电磁干扰屏蔽(EMI)集成的高性能电感器。其核心材料为金属合金,可承受高达155°C的工作温度。此电感器采用表面贴装技术(SMT),具有磁屏蔽结构,适用于多种严苛的工业应用。主要功能包括噪声抑制、电源管理、以及LED驱动器中的滤波和稳定作用。应用领域广泛,包括汽车引擎和传动系统控制单元、车载娱乐和导航系统、照明系统及各类电源转换设备。

    技术参数


    | 参数 | 描述 |

    | 产品型号 | IHLP4040DZ-5A |
    | 封装尺寸 | 10.8mm x 10.2mm x 4.0mm |
    | 工作温度范围 | -55°C 到 +155°C |
    | 额定工作电压 | 75V |
    | 额定直流电流 | 见下表 |
    | 饱和电流 | 见下表 |
    | 起始频率(SRF) | 见下表 |
    | 感值 (μH) | 直流电阻 (mΩ) | 额定直流电流 (A) | 饱和电流 (A) | SRF (MHz) |

    | 0.47 | 1.55 | 35.5 | 28.5 | 72.1 |
    | 0.68 | 2.17 | 35.0 | 24.0 | 42.5 |
    | 1.0 | 2.87 | 23.5 | 24.0 | 37.2 |
    | 1.5 | 4.20 | 22.0 | 17.9 | 32 |
    | 2.2 | 8.15 | 15.0 | 12.0 | 30.1 |
    | 3.3 | 11.0 | 11.0 | 12.0 | 25.5 |
    | 4.7 | 14.3 | 9.8 | 9.2 | 20.1 |
    | 5.6 | 16.5 | 9.3 | 9.0 | 16.3 |
    | 6.8 | 20.9 | 8.0 | 9.0 | 16.3 |
    | 10 | 30.9 | 6.5 | 8.5 | 11.5 |
    | 15 | 47.0 | 5.1 | 7.7 | 10.4 |
    | 22 | 70.5 | 4.1 | 6.4 | 8.3 |
    | 33 | 110.0 | 3.7 | 4.2 | 5.79 |
    | 47 | 167.0 | 3.1 | 4.1 | 5.22 |
    | 68 | 240.0 | 2.4 | 3.5 | 4.02 |

    产品特点和优势


    1. 高耐温性能:能够承受高达155°C的工作温度,适合严苛环境。
    2. 磁屏蔽设计:有效减少电磁干扰,确保更稳定的电气性能。
    3. 材料合规性:符合AEC-Q200标准,适用于汽车电子应用。
    4. 高效能:低直流电阻(DCR)设计,提高能量转换效率。
    5. 宽适用性:可用于多种类型的电路设计,如电源管理和信号处理。

    应用案例和使用建议


    IHLP-4040DZ-5A 可以广泛应用于汽车电子控制系统、电源管理模块以及LED驱动器中。对于车载娱乐和导航系统,建议将电感器安装在散热良好的位置,以保证正常工作温度。在选择具体型号时,需根据电路需求确定所需的电感值、额定电流及饱和电流。

    兼容性和支持


    IHLP-4040DZ-5A 支持广泛的应用,并且与大多数电子元器件兼容。Vishay公司提供全面的技术支持,包括在线文档、技术支持团队及售后维护服务。此外,该公司还提供了丰富的设计工具和模型,帮助用户进行准确的选型和设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 部分型号饱和电流过高 | 检查电路布局,增加散热措施 |
    | 电路中电流超过额定值 | 减小电路负载,更换更高额定电感器 |
    | 温度过高 | 优化电路设计,增加散热设计 |

    总结和推荐


    Vishay IHLP-4040DZ-5A 电感器以其卓越的高温性能、高效能及广泛的兼容性成为市场上的一款热门产品。其磁屏蔽设计、金属合金核心及AEC-Q200认证使其特别适用于汽车电子及其他工业应用。强烈推荐使用此款电感器以提升系统的稳定性和可靠性。

IHLP4040DZER3R3M5A参数

参数
额定电流 11A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 12A
自谐振频率(SRF) 25.5MHz
容差 ±20%
直流电阻(DCR) 11.81mΩ
长*宽*高 10.8mm*10.3mm*4mm
通用封装 4040
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP4040DZER3R3M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP4040DZER3R3M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP4040DZER3R3M5A IHLP4040DZER3R3M5A数据手册

IHLP4040DZER3R3M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3152 ¥ 2.6695
1000+ $ 0.3124 ¥ 2.6456
1500+ $ 0.3095 ¥ 2.6218
库存: 59500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1334.75
直接购买
加入购物车
