首页  >  产品百科  >  WFMA2512R0200FEA

WFMA2512R0200FEA

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 3W ±110ppm/℃ 2512 贴片安装 6.35mm*3.18mm*650μm
供应商型号: 541-10293-6-ND
供应商: Digi-Key
标准整包数: 1

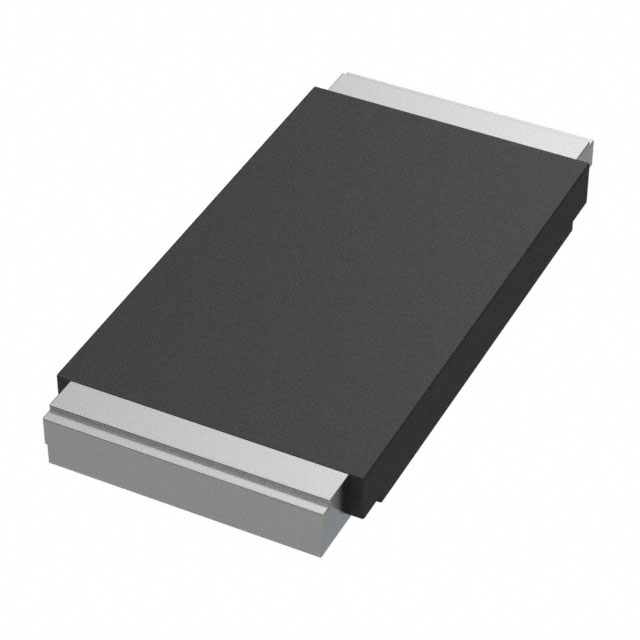

VISHAY INTERTECHNOLOGY 贴片电阻 WFMA2512R0200FEA

WFMA2512R0200FEA概述


    产品简介


    Power Metal Plate™电流感应电阻器是 Vishay Dale 生产的一款适用于多种电流感应和脉冲应用的电子元件。这些电阻器具有低阻值(10 mΩ到500 mΩ),主要应用于开关电源、线性电源、仪器仪表、功率放大器、分流器、电源逆变器和电池管理等领域。该系列产品提供两种封装尺寸:2010和2512,均具有高功率处理能力。

    技术参数


    以下是该产品的关键技术参数:
    - 封装尺寸:2010 和 2512
    - 额定功率:在 70°C 下,WFMA2010 为 3.0 W,在 110°C 下为 2.0 W;WFMB2010 为 3.0 W,在 110°C 下为 2.0 W;WFMA2512 为 4.0 W,在 70°C 下为 3.0 W;WFMB2512 为 4.0 W,在 70°C 下为 3.0 W。
    - 电阻范围:WFMA2010 和 WFMA2512 的电阻范围为 0.010 Ω 到 0.0329 Ω;WFMB2010 和 WFMB2512 的电阻范围为 0.033 Ω 到 0.500 Ω。
    - 耐温范围:-65°C 到 +170°C
    - 最大终端温度:110°C
    - 温度系数:元素部分 < 20 ppm/°C,终端部分包括元素部分 < 110 ppm/°C 或 < 50 ppm/°C。
    - 最大工作电压:依据 P x R 的关系限制。

    产品特点和优势


    - 低电阻值:10 mΩ 至 500 mΩ,适用于多种电流感应和脉冲应用。
    - 固态金属锰铜和镍铬铝合金电阻元件:具有低温度系数(< 20 ppm/°C)。
    - 低电感:0.5 nH 到 5 nH。
    - 低热电动势:< 3 μV/°C。
    - AEC-Q200 认证:符合汽车行业标准,增加了产品的可靠性。
    - 专利技术:多项专利保护,确保产品创新和独占性。

    应用案例和使用建议


    这种电流感应电阻器广泛应用于开关电源、线性电源、仪器仪表、功率放大器、分流器、电源逆变器和电池管理系统。例如,在电池管理系统中,可以用来精确监测电池充放电电流,确保系统的稳定运行。对于实际使用场景,建议在高精度电流测量应用中选择更低电阻值的产品,而在需要更高功率处理能力的应用中选择更大封装尺寸的产品。

    兼容性和支持


    Vishay Dale 提供多种包装选项和大批量订货支持。根据手册,这些电阻器可使用标准表面贴装工艺进行焊接,且提供了详细的焊锡工艺指南。此外,厂商提供了全面的技术支持,包括在线文档、CAD 模型和定制化服务。

    常见问题与解决方案


    - 问题:如何选择合适的电阻值?
    - 解答:根据应用所需的电流测量范围选择合适的电阻值。一般而言,较低的电阻值适用于高精度电流测量,较高的电阻值适用于高功率处理需求。

    - 问题:产品如何保证高温下的稳定性?
    - 解答:这些电阻器通过了严格的高低温测试,确保在 -65°C 到 +170°C 的工作范围内仍能保持稳定性能。

    总结和推荐


    Power Metal Plate™电流感应电阻器以其低电阻值、高精度、高功率处理能力和优秀的温度稳定性,在各种电力电子应用中表现出色。其广泛的适用范围和良好的市场口碑使其成为电力管理和控制系统中的首选组件。因此,强烈推荐在高精度电流测量和高功率处理应用中使用此款电阻器。

WFMA2512R0200FEA参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 3W
温度系数 ±110ppm/℃
长*宽*高 6.35mm*3.18mm*650μm

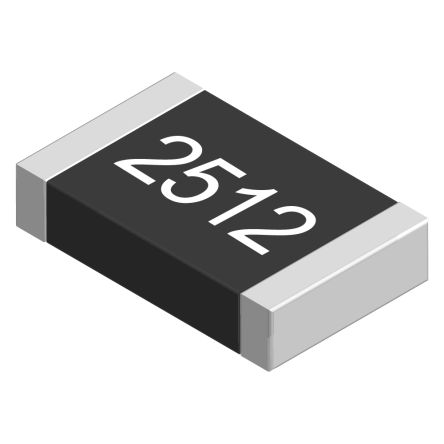

通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WFMA2512R0200FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFMA2512R0200FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFMA2512R0200FEA WFMA2512R0200FEA数据手册

WFMA2512R0200FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1505 ¥ 18.1717
10+ $ 1.336 ¥ 11.2889
25+ $ 1.15 ¥ 9.7174
50+ $ 1.0336 ¥ 8.7336
100+ $ 0.8996 ¥ 7.5285
250+ $ 0.7949 ¥ 6.6519
500+ $ 0.7293 ¥ 6.1034
1000+ $ 0.6736 ¥ 5.6373
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.17
直接购买
加入购物车
