首页  >  产品百科  >  RCS040268R0FKED

RCS040268R0FKED

产品分类: 贴片电阻
产品描述: 68Ω ±1% 200mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: N-RCS040268R0FKED
供应商: 云汉优选
标准整包数: 1

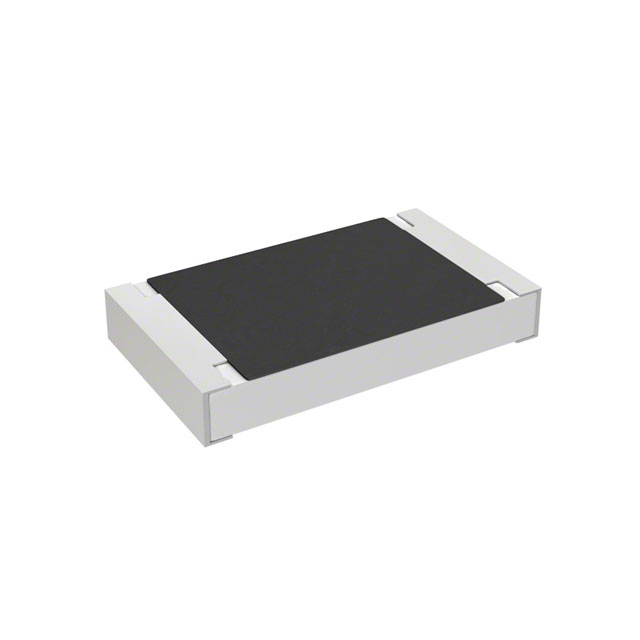

VISHAY INTERTECHNOLOGY 贴片电阻 RCS040268R0FKED

RCS040268R0FKED概述

    电子元器件产品技术手册:抗浪涌高功率厚膜芯片电阻器

    1. 产品简介


    Vishay公司生产的RCS e3系列抗浪涌厚膜芯片电阻器(Thick Film Chip Resistor)在标准片式电阻的基础上,提供了更高的功率等级和脉冲负载性能。该系列产品广泛应用于汽车、工业、电信和医疗等领域。

    2. 技术参数


    以下为RCS e3系列的关键技术规格和性能参数:
    | 类型/尺寸 | 阻值范围 (Ω) | 温度系数 (ppm/K) | 额定功率 (W) | 最大工作电压 (V) | 耐热温度 (℃) | 失效率 (FIT/h) |

    | 0402 | 1 Ω至10 MΩ | ± 200 ppm/K | 0.2 | 50 | 155 | ≤ 0.1 x 10^-9/h |
    | 0603 | 1 Ω至10 MΩ | ± 200 ppm/K | 0.25 | 75 | 155 | ≤ 0.1 x 10^-9/h |
    | 0805 | 1 Ω至10 MΩ | ± 200 ppm/K | 0.5 | 150 | 155 | ≤ 0.1 x 10^-9/h |
    | 1206 | 1 Ω至10 MΩ | ± 200 ppm/K | 0.5 | 200 | 155 | ≤ 0.1 x 10^-9/h |

    3. 产品特点和优势


    - 出色的浪涌脉冲能力:适用于需要抵御大电流冲击的应用。
    - 卓越的ESD浪涌特性:提供对静电放电的良好保护。
    - 高功率等级:能够承受更高的电流负载。
    - AEC-Q200认证:符合汽车电子标准,可靠性高。
    - 无铅终端:兼容无铅和含铅焊接过程,环保且兼容性强。

    4. 应用案例和使用建议


    RCS e3系列电阻器广泛应用于车载、工业控制和通信系统中。例如,在电动汽车的电池管理系统中,它们可以用于监测和调节电池电流,确保系统的稳定运行。使用时应注意根据具体应用选择合适的阻值和尺寸。

    5. 兼容性和支持


    该系列电阻器具有广泛的兼容性,可以与各种自动贴装系统和焊接工艺相匹配。Vishay公司还提供相应的技术支持和售后服务,确保用户在应用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:长时间使用后电阻漂移。
    - 解决方案:定期进行电路检测,必要时更换新电阻器。
    - 问题2:无法通过ESD测试。
    - 解决方案:检查周围环境的防静电措施,确保正确接地。

    7. 总结和推荐


    RCS e3系列抗浪涌厚膜芯片电阻器以其出色的性能和高可靠性,在各种严苛环境下表现出色。对于需要高性能电阻的应用,如汽车电子、工业控制系统和电信设备,强烈推荐选用该系列产品。通过选择合适的型号,您可以确保电路系统的稳定性和长久使用寿命。

RCS040268R0FKED参数

参数
电阻值 68Ω
精度 ±1%
额定功率 200mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCS040268R0FKED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCS040268R0FKED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCS040268R0FKED RCS040268R0FKED数据手册

RCS040268R0FKED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0111 ¥ 0.0946
25000+ $ 0.0104 ¥ 0.0884
104000+ $ 0.0099 ¥ 0.0841
库存: 210000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 946
直接购买
