PLT0603Z5000AST5

产品分类: 贴片电阻
产品描述: 500Ω ±0.05% 150mW ±5ppm/℃ 0603 贴片安装 1.63mm*810μm*510μm
供应商型号: 71-PLT0603Z5000AST5
供应商: Mouser
标准整包数: 1

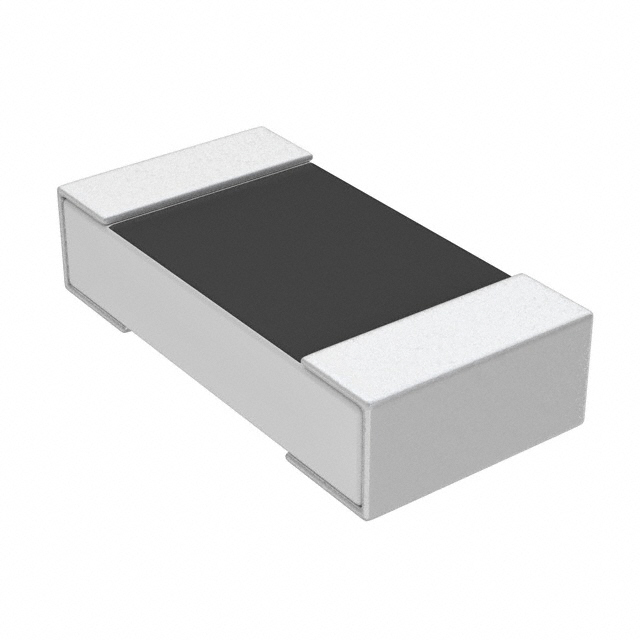

VISHAY INTERTECHNOLOGY 贴片电阻 PLT0603Z5000AST5

PLT0603Z5000AST5概述

    Vishay Dale Precision Low TCR Thin Film Resistor

    1. 产品简介


    Vishay Dale 的精密低温度系数(TCR)薄膜贴片电阻适用于需要低噪声、高稳定性的高精度应用场合。这些电阻具有极低的电压系数、高稳定性和出色的抗腐蚀性能。它们广泛应用于电信、医疗设备、工业控制和航空航天等多个领域。

    2. 技术参数


    以下是该产品的关键技术和电气参数:
    | 参数 | 描述 |

    | 温度系数(TCR) | ±5 ppm/°C (标准) |
    | 容差 | ±0.01% |
    | 封装尺寸 | 0603, 0805, 1206, 2010, 2512 |
    | 功率等级 | 0603:150 mW, 0805:250 mW, 1206:400 mW, 2010:800 mW, 2512:1000 mW |
    | 工作电压 | 75 V 至 200 V |
    | 阻值范围 | 100 Ω 至 3 MΩ |
    | 电压系数 | ±0.1 ppm/V (典型) |
    | 噪声水平 | < -35 dB (典型) |
    | 存储温度范围 | -55°C 至 +150°C |
    | 操作温度范围 | -55°C 至 +125°C |

    3. 产品特点和优势


    - 温度系数(TCR): ±5 ppm/°C,表现出色的温度稳定性。
    - 容差: ±0.01%,提供极其精确的阻值。
    - 抗腐蚀性: 使用特殊钝化方法(SPM),提高抗腐蚀能力。
    - 稳定性和可靠性: 电阻变化(ΔR)在70°C下保持在±0.04%以内,且具有高可靠性和长期稳定性。
    - 低噪声和电压系数: 电压系数低至±0.1 ppm/V,提供非常低的噪声水平。

    4. 应用案例和使用建议


    这些电阻广泛应用于多种场合,例如:
    - 电信设备: 需要高稳定性和低噪声的信号处理电路。
    - 医疗设备: 精确测量和控制应用。
    - 工业控制: 用于需要高精度和稳定性的控制系统。
    - 航空航天: 在极端环境中保持性能稳定的传感器。
    使用建议:
    - 确保在安装过程中使用合适的焊接条件,以避免热应力对电阻造成损坏。
    - 在设计时考虑散热,特别是对于大功率电阻(如2010和2512封装),以延长使用寿命。

    5. 兼容性和支持


    这些电阻可以与其他标准SMD器件兼容,适用于各种电路板设计。Vishay提供了详细的文档和技术支持,以帮助客户正确选择和使用这些电阻。

    6. 常见问题与解决方案


    - 问题: 长期工作后,电阻值出现漂移。
    - 解决办法: 确保工作在规定的操作温度范围内,并避免过载。
    - 问题: 在高温环境下,电阻值变化较大。
    - 解决办法: 使用更高耐温等级的型号或进行额外的散热措施。
    - 问题: 噪声水平偏高。
    - 解决办法: 检查周围环境的电磁干扰情况,并尽量避免强干扰源。

    7. 总结和推荐


    综上所述,Vishay Dale 的精密低TCR薄膜贴片电阻以其出色的温度稳定性、高精度和可靠性,非常适合于各种高要求的应用场景。如果你需要在设计中确保长期稳定性和高性能表现,这款电阻是一个值得信赖的选择。强烈推荐给需要高精度电阻的应用工程师和设计师。

PLT0603Z5000AST5参数

参数
电阻值 500Ω
精度 ±0.05%
额定功率 150mW
温度系数 ±5ppm/℃
长*宽*高 1.63mm*810μm*510μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PLT0603Z5000AST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PLT0603Z5000AST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PLT0603Z5000AST5 PLT0603Z5000AST5数据手册

PLT0603Z5000AST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3245 ¥ 44.992
10+ $ 4.224 ¥ 35.6928
50+ $ 3.6504 ¥ 30.8459
100+ $ 3.4776 ¥ 29.3857
500+ $ 3.0345 ¥ 25.6415
库存: 128
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.99
