WSC452710R00FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 10Ω 2W 4527 导线安装 11.56mm*6.98mm*4.49mm
供应商型号: WSC452710R00FEA
供应商: 国内现货
标准整包数: 1

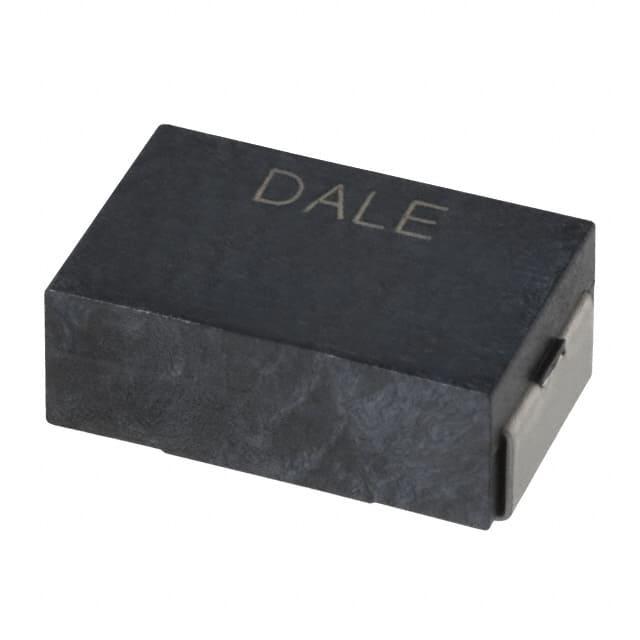

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC452710R00FEA

WSC452710R00FEA概述

    Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    产品简介


    Vishay Dale的WSC系列和WSN系列表面贴装精密功率线绕电阻器是高可靠性应用的理想选择。这些电阻器采用全焊接结构,具有卓越的稳定性和广泛的电气特性,适用于工业控制、医疗设备、汽车电子等领域。

    技术参数


    以下列出了不同型号电阻器的技术规格:
    | 型号 | 封装尺寸 | 额定功率 (W) | 电阻范围 (Ω) | 温度系数 (ppm/°C) | 绝缘电阻 (Ω) | 工作温度范围 (°C) |
    ||
    | WSC01/2 | 2012 | 0.5 | 0.1 to 4.99 | 50/90/20/50/90/150 | >10^9 | -65 to +175 |
    | WSC2515 | 2515 | 1 | 0.1 to 2.5K | 20/50/90/150 | >10^9 | -65 to +275 |
    | WSC0002 | 4527 | 2 | 0.1 to 4.92K | 20/50/90/150 | >10^9 | -65 to +275 |
    | WSC4527 | 4527 | 2 | 0.1 to 4.92K | 20/50/90/150 | >10^9 | -65 to +275 |
    | WSC6927 | 6927 | 3 | 0.1 to 8K | 20/50/90/150 | >10^9 | -65 to +275 |

    产品特点和优势


    - 全焊接结构:确保产品的长期稳定性和可靠性。
    - Molded encapsulation:提高物理保护,增强耐热和耐湿能力。
    - Wraparound terminations:提供更可靠的焊点连接。
    - 优异的环境稳定性:能在各种环境下保持稳定。
    - 高功率等级:最高可达3W,适用于高功耗应用。
    - 优越的脉冲承受能力:非感应型WSN比相同尺寸的WSC具有更高的脉冲承受能力。
    - AEC-Q200认证:适用于汽车电子领域。

    应用案例和使用建议


    这些电阻器广泛应用于工业控制、医疗设备、通信系统及汽车电子等领域。例如,在医疗设备中,WSC系列可用于高精度测量设备,确保准确性和可靠性。在汽车电子中,由于其优异的温度适应性和高功率处理能力,它们常用于发动机控制系统。
    使用建议:
    1. 在高湿度环境中使用时,建议进行额外的防护处理。
    2. 考虑到高脉冲应用,建议优先选择非感应型WSN系列。
    3. 在低温或高温环境下使用时,确保设备能够承受相应的温度变化。

    兼容性和支持


    Vishay Dale的WSC和WSN系列电阻器设计为与多种电子设备兼容。厂商提供了详尽的技术支持,包括安装指南、性能测试报告及常见问题解答。用户可以通过联系技术支持部门获取更多信息和支持。

    常见问题与解决方案


    - Q: 在高温环境下使用时,电阻值是否会发生变化?
    A: Vishay Dale的WSC和WSN系列在高温环境下具有很高的稳定性。电阻值的变化极小,可以在指定的工作温度范围内保持精度。

    - Q: 如何确定正确的封装尺寸?
    A: 封装尺寸的选择取决于具体的应用需求和预期的额定功率。参考技术手册中的标准电气规格部分,根据所需电阻值和额定功率选择合适的封装尺寸。

    总结和推荐


    总体而言,Vishay Dale的WSC和WSN系列表面贴装精密功率线绕电阻器在精度、稳定性及环境适应性方面表现出色,适用于各种高要求的应用场景。我们强烈推荐这些电阻器作为高可靠性、高性能应用的理想选择。

WSC452710R00FEA参数

参数
额定功率 2W
电阻个数 -
引脚数量 -
电阻值 10Ω
温度系数 ±20ppm/℃
精度 ±1%
长*宽*高 11.56mm*6.98mm*4.49mm
通用封装 4527
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC452710R00FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC452710R00FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC452710R00FEA WSC452710R00FEA数据手册

WSC452710R00FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
