WSLP08055L000FEA18

产品分类: 贴片电阻
产品描述: 5mΩ ±1% 1W ±110ppm/℃ 0805 贴片安装 2.03mm*1.27mm*580μm
供应商型号: WSLP08055L000FEA18
供应商: 国内现货
标准整包数: 10

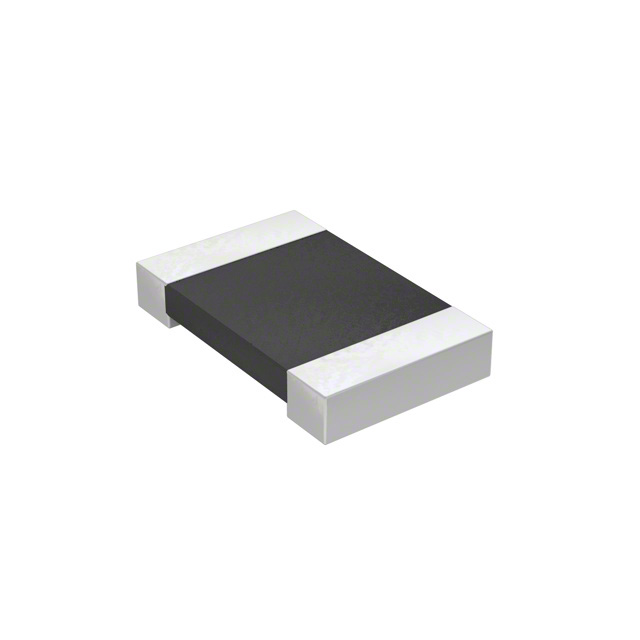

VISHAY INTERTECHNOLOGY 贴片电阻 WSLP08055L000FEA18

WSLP08055L000FEA18概述

    Vishay Dale Power Metal Strip® Resistors 技术手册概述

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一种高性能的表面贴装电阻器,专门用于电流感应、电压分压和脉冲应用。其独特的设计提供了非常高的功率与体积比,同时保持极低的电阻值(最低可达 0.005Ω)。这些电阻器适用于各种电子设备,特别是在需要高精度、高可靠性的工业和消费类电子产品中。

    技术参数


    - 型号: WSLP0805...18 和 WSLP1206...18
    - 功率等级:
    - WSLP0805...18: 1W (0805 封装)
    - WSLP1206...18: 2W (1206 封装)
    - 阻值范围:
    - WSLP0805...18: 0.005Ω 至 0.01Ω
    - WSLP1206...18: 0.005Ω 至 0.012Ω
    - 封装尺寸:
    - WSLP0805...18: 0805 封装
    - WSLP1206...18: 1206 封装
    - 温度系数:
    - ±110 ppm/°C (5 mΩ 至 6.9 mΩ)
    - ±75 ppm/°C (7 mΩ 至 12 mΩ)
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: 由功率和能量耗散决定,且不受静电放电影响
    - 焊接结构: 钍金属镍铬合金或锰铜合金

    产品特点和优势


    - 高功率密度: 在小型封装内提供极高功率
    - 所有焊接结构: 适用于多种电流感应、电压分压和脉冲应用
    - 低电阻值: 最低可达 0.005Ω,得益于专有的加工技术
    - 硫耐受性: 构造不受高硫环境影响
    - 低热电动势: < 3 μV/°C
    - 低电感: 0.5 nH 至 5 nH
    - 优秀的频率响应: 直至 50 MHz

    应用案例和使用建议


    这些电阻器广泛应用于电流感应、电压分压和脉冲应用中。例如,在电源管理、电机控制、传感器接口和通信设备中使用时,确保遵循正确的焊接和散热策略。具体建议包括:
    - 使用推荐的焊接曲线进行回流焊接
    - 确保良好的散热,以防止过热

    兼容性和支持


    - 兼容性: 这些电阻器与其他标准表面贴装工艺兼容
    - 支持: Vishay 提供详细的文档和工具支持,包括 3D 模型和设计工具,详见 www.vishay.com

    常见问题与解决方案


    - 问题: 阻值超出容差
    - 解决方案: 检查焊接质量并确认环境条件符合规范
    - 问题: 温度系数变化
    - 解决方案: 确认在规定的温度范围内使用,并检查是否存在热应力
    - 问题: 功率过载
    - 解决方案: 调整电路设计,确保不超过额定功率

    总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻器以其卓越的性能、高可靠性及广泛的适用性,在众多应用场景中表现出色。其紧凑的设计和高功率密度使其成为当前市场上最具竞争力的产品之一。强烈推荐在需要高精度和可靠性的应用中使用。
    如果您对 Vishay Dale 的 Power Metal Strip® 电阻器有任何疑问,可以通过 ww2bresistors@vishay.com 联系技术部门。

WSLP08055L000FEA18参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 1W
温度系数 ±110ppm/℃
长*宽*高 2.03mm*1.27mm*580μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP08055L000FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP08055L000FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP08055L000FEA18 WSLP08055L000FEA18数据手册

WSLP08055L000FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.7882
1250+ ¥ 5.6606
2500+ ¥ 5.5387
5000+ ¥ 3.3785
10000+ ¥ 3.3114
50000+ ¥ 3.2453
库存: 4880
起订量: 90 增量: 0
交货地:
最小起订量为:10
合计: ¥ 57.88
