PR02000202202JA100

产品分类: 通孔电阻
产品描述: 22KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: UA-PR02000202202JA100
供应商: 海外现货
标准整包数: 1000

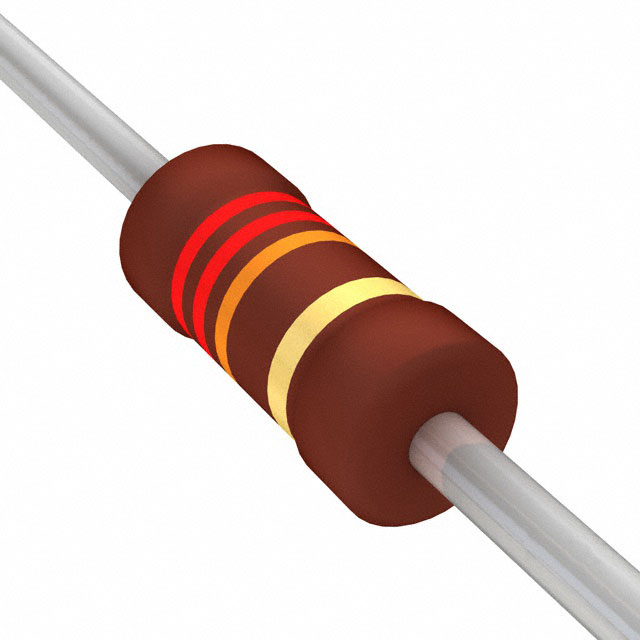

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000202202JA100

PR02000202202JA100概述

    Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 提供的 Power Metal Film Leaded Resistors(金属膜带引线电阻)是高功率的小型化电阻器。这些电阻采用金属合金薄膜沉积在高级陶瓷基体上,经过螺旋切割工艺处理并在两端焊接铜或铜包铁引线。它们具有紧凑的结构,提供小体积大功率的特点,适用于多种通用电源应用,例如汽车电子、照明镇流器等。

    技术参数


    以下是产品的主要技术规格:
    - 额定功率:
    - PR01:1 W(0207 尺寸),2 W(0617 尺寸)
    - PR02:1.3 W(0617 尺寸)
    - PR03:2.5 W(0617 尺寸)
    - 电阻范围:
    - PR01:0.22 Ω 至 1 MΩ
    - PR02:0.33 Ω 至 1 MΩ
    - PR03:0.68 Ω 至 1 MΩ
    - 温度系数:
    - ±250 ppm/K
    - 耐受电压:
    - PR01:350 V AC/DC
    - PR02:500 V AC/DC
    - PR03:750 V AC/DC
    - 温度稳定性:
    - 1000 小时耐久测试后最大电阻变化:±(5% R + 0.1 Ω)

    产品特点和优势


    - 高功率密度:在小型化封装内实现高功率,节省空间。
    - 定义的熔断特性:具备良好的过载保护特性。
    - 满足国际安全标准:如 IEC 60115-1 的主动和被动可燃性要求。
    - 认证资格:AEC-Q200 认证(PR01 和 PR02)。
    - 兼容性:与多种电路板材料和焊料兼容。

    应用案例和使用建议


    这些电阻广泛应用于各种通用电源领域,如汽车电子和照明系统。使用建议如下:
    - 确保电路板设计有足够的热扩散路径,以避免电阻过热。
    - 在高温或高功率环境下使用时,考虑特殊焊料和材料。
    - 定期检测电阻值的变化,确保其符合应用需求。

    兼容性和支持


    这些电阻具有良好的兼容性,适合大多数电路板和焊料。Vishay BCcomponents 提供全面的技术支持,包括安装和维护指南,确保客户能够充分利用这些电阻的优势。

    常见问题与解决方案


    1. 电阻值漂移过大
    - 解决方案:检查安装是否正确,确认电路板散热设计。
    2. 电阻过热
    - 解决方案:确保足够的散热空间,避免紧贴其他发热元件。
    3. 焊接不良
    - 解决方案:使用合格的焊料和适当的焊接工艺。

    总结和推荐


    总体来看,Vishay BCcomponents 的 Power Metal Film Leaded Resistors 是高性能、可靠的产品,适合需要高功率密度的应用。考虑到其广泛的适用范围、优良的性能和可靠的支持服务,我们强烈推荐使用这些电阻。

PR02000202202JA100参数

参数
电阻值 22KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000202202JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000202202JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000202202JA100 PR02000202202JA100数据手册

PR02000202202JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
