HVR3700008203FR500

产品分类: 通孔电阻
产品描述: 820KΩ ±1% 500mW ±200ppm/℃ 通孔安装 10mm(长度)
供应商型号: 11M-HVR3700008203FR500
供应商: 云汉优选
标准整包数: 1

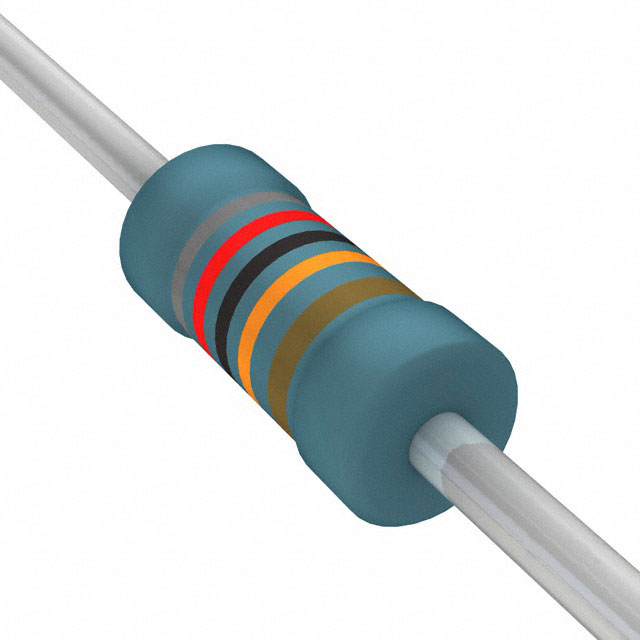

VISHAY INTERTECHNOLOGY 通孔电阻 HVR3700008203FR500

HVR3700008203FR500概述

    电子元器件技术手册:Vishay BCcomponents HVR25 和 HVR37 金属膜电阻器

    产品简介


    Vishay BCcomponents 的 HVR25 和 HVR37 系列金属膜引线电阻器是一种高阻值和高电压承受能力的产品,适用于多种电力和电子设备。这些电阻器由优质的金属合金薄膜沉积在陶瓷基体上制成,具有优异的电学和物理特性,可应用于电源、电子镇流器、白色家电及电视机等领域。

    技术参数


    - 电阻范围:100 kΩ 至 10 MΩ
    - 电阻容差:HVR25 为 ±5% 和 ±1%,HVR37 也为 ±5% 和 ±1%
    - 温度系数:±200 ppm/K
    - 额定功耗(P70):0.25 W(HVR25),0.5 W(HVR37)
    - 最大允许电压:直流 1600 V(HVR25),3500 V(HVR37);交流 1150 V(HVR25),2500 V(HVR37)
    - 气候分类(LCT/UCT/days):55/155/56
    - 稳定性测试:负载(1000 h,P70)± (5 % R + 0.1 Ω)(HVR25,± (1.5 % R + 0.1 Ω)(HVR37)

    产品特点和优势


    1. 金属薄膜技术:提供了卓越的电学和物理特性。
    2. 高脉冲承载能力:高达 10 kV,确保在高电压环境下可靠工作。
    3. 小尺寸:适合紧凑型设计,型号分别为 0207 和 0411。
    4. 环保材料:适用于无铅和含铅焊接工艺。
    5. 兼容性:支持广泛的 E24 和 E96 系列标准值。

    应用案例和使用建议


    - 电源:可用于各种电源电路,确保电压稳定。
    - 电子镇流器:高电压耐受能力使其成为高压电路的理想选择。
    - 白色家电:适用于家用电器中的高压保护电路。
    - 电视机:确保在高电压和高功率环境下稳定运行。
    建议在使用过程中注意散热,避免过热导致的损坏。对于高电压应用,应严格遵守电气规范,确保安全操作。

    兼容性和支持


    这些电阻器与其他 Vishay 产品高度兼容,且 Vishay 提供详尽的技术支持和售后维护服务。若需进一步帮助,可联系官方技术支持团队。

    常见问题与解决方案


    1. 问题:电阻器在高湿度环境下稳定性下降。
    - 解决方案:确保在组装和使用过程中保持干燥,必要时使用防水密封材料。
    2. 问题:焊接后电阻值偏差大。
    - 解决方案:确保焊接工艺符合标准,避免高温焊接时间过长。
    3. 问题:电阻器在高温环境下不稳定。
    - 解决方案:在高温环境下使用时,建议增加散热措施,如外部散热片。

    总结和推荐


    总体而言,HVR25 和 HVR37 系列金属膜电阻器以其高阻值、高电压耐受能力和优良的物理特性,在多个领域都有着广泛的应用前景。强烈推荐在高可靠性要求的应用中使用这些产品。若您的项目需要长期稳定的高电压应用,这些电阻器将是最佳选择。

HVR3700008203FR500参数

参数
电阻值 820KΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HVR3700008203FR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR3700008203FR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR3700008203FR500 HVR3700008203FR500数据手册

HVR3700008203FR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.051 ¥ 0.4259
100+ $ 0.049 ¥ 0.4092
500+ $ 0.047 ¥ 0.3925
库存: 1100
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 4.25
