NTCLE100E3681JB0A

产品分类: NTC热敏电阻
产品描述: 680Ω ±5% 500mW ±1.5% 3560K 通孔安装
供应商型号: 4145573
供应商: 海外现货
标准整包数: 1

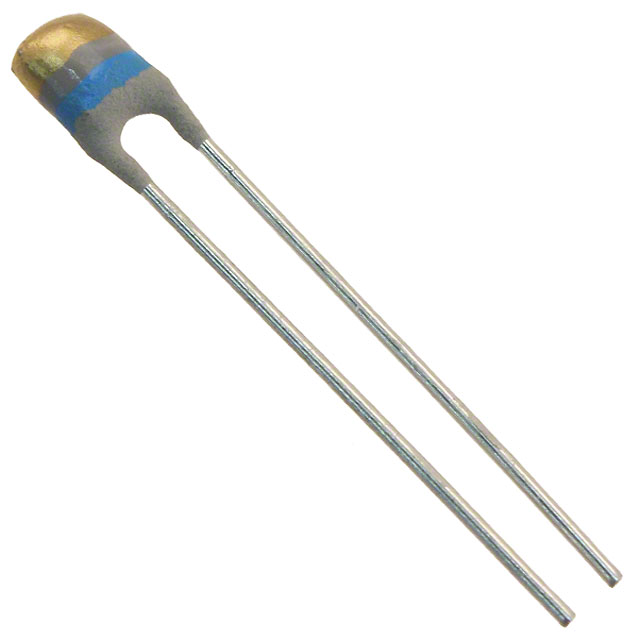

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE100E3681JB0A

NTCLE100E3681JB0A概述

    NTCLE100E3 负温度系数热敏电阻技术手册

    1. 产品简介


    NTCLE100E3 是 Vishay BCcomponents 公司生产的一种负温度系数(NTC)热敏电阻。这种热敏电阻主要用于温度测量、补偿、传感和控制,在消费类和工业应用中广泛使用。它具有一个NTC芯片,该芯片被焊接到两根镀锡铜线上,外层涂有一层灰色基底涂层,并且带彩色编码环。由于没有规定的绝缘性能,因此需要注意适当的防护措施。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 电阻值(25℃) | 3.3至470kΩ | Ω |
    | R25值容差 | ±2%、±3%、±5% | % |
    | B25/85值 | 2880至4570K | K |
    | B25/85值容差 | ±0.5至±3% | % |
    | 工作温度范围 | -40至+125℃ | ℃ |
    | 短期耐温 | ≤150℃ | ℃ |
    | 响应时间(油中) | ≈1.2秒 | 秒 |
    | 热时间常数 | 15秒 | 秒 |
    | 散热因子 | 7mW/K | mW/K |
    | 最大功率耗散 | 500mW | mW |
    | 气候类别 | (LCT/UCT/days) 40/125/56 | 无 |
    | 重量 | 约0.3g | g |

    3. 产品特点和优势


    NTCLE100E3具有以下几个显著特点和优势:
    - 高精度:在整个温度范围内保持高精度测量能力。
    - 高稳定性:长寿命使用下仍保持出色的稳定性。
    - 高性能价格比:相对于其他同类产品,提供了卓越的性能与成本效益。
    - 认证标志:通过UL/us认证,证明了产品的质量和安全性。
    - 简单安装:通过径向安装方式易于安装和处理。

    4. 应用案例和使用建议


    - 家用电器:用于电饭煲、热水器等设备的温度检测和控制。
    - 工业自动化:用于传感器系统,以实现精确的温度监控和控制。
    - 汽车应用:在汽车电子控制系统中作为温度传感器使用。
    使用建议:
    - 在设计电路时,考虑到热敏电阻的工作温度范围和最大功率耗散,确保选择合适的散热措施。
    - 在使用过程中,要注意防止热敏电阻过热,以避免影响其长期稳定性和使用寿命。

    5. 兼容性和支持


    - 兼容性:NTCLE100E3可与其他标准电子元件兼容使用,方便集成到现有系统中。
    - 技术支持:Vishay BCcomponents 提供了详尽的技术文档和曲线计算工具,帮助工程师进行产品选型和设计。
    - 质保服务:该产品享有制造商提供的相关质保和服务支持。

    6. 常见问题与解决方案


    1. Q: 如何确定电阻值与温度之间的关系?
    - A: 可以使用公式计算法或参考数据表中的图表,根据具体型号的B25/85值进行计算。

    2. Q: 如何处理热敏电阻在高功率下的发热问题?
    - A: 采用合理的散热设计,如增加散热片或改进散热材料,确保热敏电阻不会超过其最大功率耗散限制。

    3. Q: 如何判断热敏电阻是否损坏?
    - A: 使用万用表测量其电阻值,与标准曲线进行对比。如果电阻值偏离较大,则可能存在问题。

    7. 总结和推荐


    综上所述,NTCLE100E3是一种适用于多种应用场景的高精度负温度系数热敏电阻。它凭借其高精度、稳定性和性价比,成为许多温度测量和控制系统的理想选择。对于需要在复杂环境下进行精确温度测量的应用场合,这款产品是一个非常值得推荐的选择。

NTCLE100E3681JB0A参数

参数
25℃时的电阻值 680Ω
精度 ±5%
额定功率 500mW
B25/85 3560K
B25/75 -
B值容差 ±1.5%
B25/50 -
B25/100 -
B0/50 -
安装方式 通孔安装
应用等级 工业级
包装方式 散装

NTCLE100E3681JB0A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3681JB0A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE100E3681JB0A NTCLE100E3681JB0A数据手册

NTCLE100E3681JB0A封装设计

查看详情并下载
Symbol
Footprint
3D Model
