AC01000008200JA100

产品分类: 通孔电阻
产品描述: 820Ω ±5% 1W 100ppm/℃~180ppm/℃ 导线安装 11mm(长度)
供应商型号: 1735060
供应商: 海外现货
标准整包数: 1

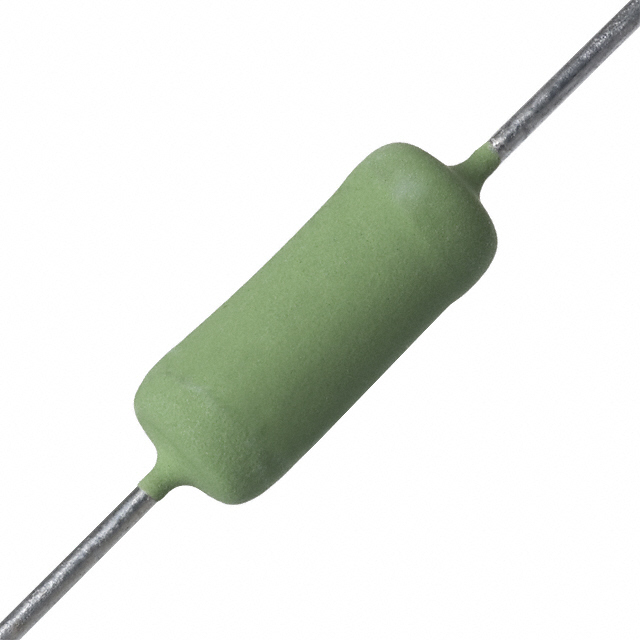

VISHAY INTERTECHNOLOGY 通孔电阻 AC01000008200JA100

AC01000008200JA100概述


    产品简介


    AC系列、AC-AT系列和AC-NI系列是由Vishay Draloric公司生产的固封式绕线电阻器。这些电阻器适用于广泛的应用场景,包括通用电源电子、工业电子和汽车电子等领域。它们的独特之处在于能够承受恶劣的环境条件,且具有出色的脉冲负载能力。AC-NI系列还经过了AEC-Q200认证,确保了其在汽车应用中的可靠性。

    技术参数


    | 类型 | 额定功率 (P40/W) | 额定功率 (P70/W) | 最大电压 (Umax/V) | 电阻范围 (Ω) | 温度系数 (ppm/K) | 电感值 (nH) | 电阻精度 (%) |

    | AC01, AC01-AT | 1.0 | 0.9 | - | 0.10 - 33 | -80至-10 | - | ±5 |
    | AC03 | 3.0 | 2.5 | - | 0.10 - 390 | -80至-10 | - | ±5 |
    | AC03-AT | 3.0 | 2.5 | - | 0.10 - 390 | -80至-10 | - | ±5 |
    | AC04, AC04-AT | 4.0 | 3.5 | - | 0.10 - 620 | -80至-10 | - | ±5 |
    | AC05, AC05-AT | 5.0 | 4.7 | - | 0.10 - 910 | -80至-10 | - | ±5 |
    | AC07, AC07-AT | 7.0 | 5.8 | - | 0.10 - 820 | -80至-10 | - | ±5 |
    | AC10, AC10-AT | 10.0 | 8.4 | - | 0.22 - 560 | -80至-10 | - | ±5 |
    | AC03-NI | 3.0 | 2.5 | - | 0.10 - 69 | -80至-10 | 12 | ±5 |
    | AC04-NI | 4.0 | 3.5 | - | 0.10 - 68 | -80至-10 | 12 | ±5 |
    | AC05-NI | 5.0 | 4.7 | - | 0.18 - 56 | -80至-10 | 8 | ±5 |

    产品特点和优势


    1. 高功率密度:在小型设计中实现了高功率耗散。
    2. 阻燃绝缘涂层:符合UL 94 V-0要求。
    3. 卓越的脉冲负载能力:适用于高能量需求的应用。
    4. 可选的SMD封装形式:提供多种引脚弯曲形式(RT, WSZ, DK, EK)以适应不同安装需求。

    应用案例和使用建议


    汽车电子
    - 预充电/放电:适用于xEV的电池管理系统。
    - 钳位电路:用于保护电路免受电压尖峰的影响。
    - 能耗吸收电阻:作为电路的能耗吸收元件。
    工业电子
    - 能源计量:在智能电表中稳定电流。
    - 电源供应:提供稳定可靠的电源。
    白色家电
    - 发热元件:在空调、洗衣机等家用电器中作为加热元件。

    兼容性和支持


    AC系列、AC-AT系列和AC-NI系列具有广泛的兼容性,可以与其他标准的电子元件配合使用。Vishay公司提供详尽的技术文档和支持服务,确保客户能够顺利使用这些产品。此外,通过访问特定网站链接可以获得额外资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 在高环境温度下过热 | 按照降额曲线进行使用,避免超过最高允许温度。 |
    | 使用时间长后电阻值漂移 | 定期测试和校准以确保精度。 |
    | 脉冲能力不足 | 选择适合脉冲要求的产品类型。 |

    总结和推荐


    AC系列、AC-AT系列和AC-NI系列是为满足严苛应用环境而设计的高性能绕线电阻器。它们具备出色的耐温性、脉冲负载能力和高功率密度,广泛应用于汽车、工业和白色家电等领域。这些产品不仅符合AEC-Q200标准,而且在多个应用场景中表现出色。强烈推荐给需要高可靠性和耐用性的项目使用。
    总体而言,这些产品凭借其出色的性能、良好的兼容性和卓越的客户服务,非常适合那些对电子元器件有高标准要求的用户。

AC01000008200JA100参数

参数
电阻值 820Ω
精度 ±5%
额定功率 1W
温度系数 100ppm/℃~180ppm/℃
长*宽*高 11mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,弹夹装

AC01000008200JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

AC01000008200JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY AC01000008200JA100 AC01000008200JA100数据手册

AC01000008200JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
