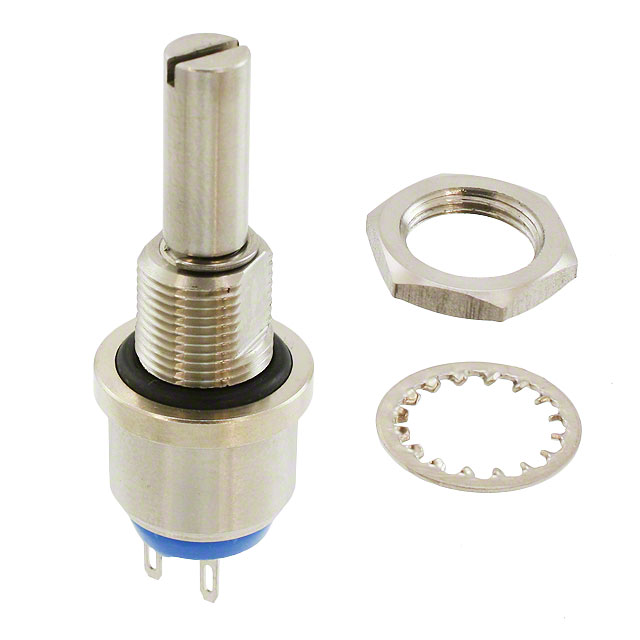

P13SMNFLS472MA

产品描述: 4.7KΩ ±20% 1.5W ±150ppm/℃ 线性 84V 面板安装 39.6mm(高度)
供应商型号: 716-1038-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 P13SMNFLS472MA

P13SMNFLS472MA概述

    P13SM 电子元器件产品技术手册

    1. 产品简介


    P13SM 是由 Vishay Sfernice 设计的一款适用于水下环境的电子元器件。它主要用于需要在深水中(最高可达 30 米)设置电气参数的应用场景。P13SM 是一款完全密封的结构,可在面板上实现 IP68 等级的防护。

    2. 技术参数


    - 高功率额定值:1.5 W(70°C 时)
    - 环境温度范围:-55°C 至 +125°C
    - 额定使用寿命:25,000 周期
    - 阻抗范围:
    - 直线型(Linear Taper):22 Ω 至 10 MΩ
    - 顺数对数型(Logarithmic Taper):1 kΩ 至 2.2 MΩ
    - 标准电阻值:
    - 直线型:22 Ω, 47 Ω, 100 Ω, 220 Ω, 470 Ω, 1k Ω, 2.2k Ω, 4.7k Ω, 10k Ω, 22k Ω, 47k Ω, 100k Ω, 220k Ω, 470k Ω, 1M Ω, 2.2M Ω, 4.7M Ω, 10M Ω
    - 绝缘强度:2000 V RMS
    - 电气耐久性测试:1000 小时,额定功率下
    - 机械耐久性测试:25,000 周期

    3. 产品特点和优势


    - 高可靠性:具备出色的耐用性和稳定性,能够在极端环境下长时间稳定运行。
    - 高强度材料:不锈钢轴和轴承能够抵御海水侵蚀,确保长期使用不会损坏。
    - 高性能陶瓷电阻元件:具备优良的耐高温、耐腐蚀能力。
    - 严格公差控制:紧致的温度系数(典型值 ±75 ppm/°C),保证了高精度输出。
    - 全面防护等级:完全密封 IP68 防护等级,能承受高达 30 米的海水压力。

    4. 应用案例和使用建议


    - 水下应用:特别适合海洋探测、潜艇控制系统等水下设备的电气参数调节。
    - 工业自动化:用于工业自动化系统中的精密调节,尤其是在存在严苛环境条件的地方。
    - 建议:在安装时需注意防机械损伤,避免手动修改轴长和角度。同时,在实际应用中应定期检查并清洁,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性:可与大多数标准的电气接口和其他传感器兼容。
    - 厂商支持:制造商提供全面的技术支持和售后服务,如遇任何问题可通过技术支持热线联系。

    6. 常见问题与解决方案


    - 问题:使用时发现接触电阻波动较大
    - 解决方案:检查连接点是否松动或污染,必要时重新清洁连接点。
    - 问题:在高湿度环境下性能下降
    - 解决方案:确保设备安装位置干燥,定期进行防潮处理。

    7. 总结和推荐


    P13SM 是一款专为极端水下环境设计的精密电阻元件,具有高可靠性和高性能特点。对于需要在恶劣环境中进行电气参数调整的应用来说,是一个非常理想的选择。建议在需要高度可靠性和精确度的场合使用。总体而言,P13SM 不仅性能出色,且易于安装和维护,是一款值得推荐的产品。

P13SMNFLS472MA参数

参数
电阻值 4.7KΩ
精度 ±20%
额定功率 1.5W
温度系数 ±150ppm/℃
额定电压 84V
锥度 线性
长*宽*高 39.6mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

P13SMNFLS472MA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P13SMNFLS472MA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY P13SMNFLS472MA P13SMNFLS472MA数据手册

P13SMNFLS472MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
