首页  >  产品百科  >  WSLP0603R0220FEB

WSLP0603R0220FEB

产品分类: 贴片电阻
产品描述: 22mΩ ±1% 400mW ±75ppm/℃ 0603 贴片安装 1.52mm*760μm*580μm
供应商型号: 541-WSLP0603R0220FEBCT-ND
供应商: Digi-Key
标准整包数: 1

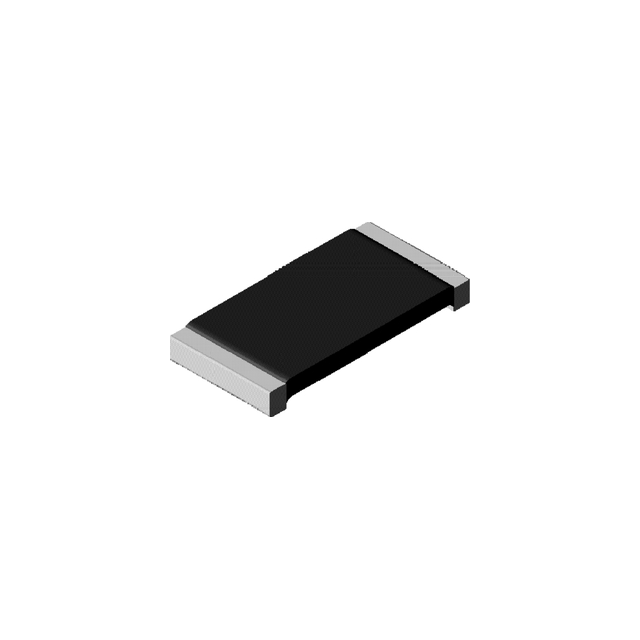

VISHAY INTERTECHNOLOGY 贴片电阻 WSLP0603R0220FEB

WSLP0603R0220FEB概述

    Vishay Dale Power Metal Strip® Resistors

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一种专为高功率应用设计的表面贴装电阻器。这些电阻器以其高功率密度、低阻值和优良的焊接结构而著称。它们主要应用于电流感应、电压分压及脉冲应用等领域。

    2. 技术参数


    以下是 Vishay Dale Power Metal Strip® 电阻器的关键技术规格:
    | 型号 | 尺寸 (英寸) | 功率 (W) | 阻值范围 (Ω) | 重量 (g/1000 pieces) |

    | WSLP0603 | 0.060x0.030 | 0.4 | 0.015 至 0.1 | 1.9 |
    | WSLP0805 | 0.080x0.050 | 0.5 | 0.005 至 0.1 | 4.8 |
    | WSLP1206 | 0.126x0.063 | 1.0 | 0.001 至 0.05 | 16.2 |
    | WSLP2010 | 0.200x0.100 | 2.0 | 0.004 至 0.03 | 38.9 |
    | WSLP2512 | 0.250x0.125 | 3.0 | 0.003 至 0.01 | 63.6 |
    其他关键特性包括:
    - 极低的热电势(< 3 μV/°C)
    - 非常低的电感(0.5 nH 至 5 nH)
    - 高硫耐受性,不受高硫环境影响
    - AEC-Q200 认证

    3. 产品特点和优势


    - 高功率密度:这些电阻器能够以非常高的功率密度工作,例如在 2512 封装中达到 3W。
    - 极低阻值:采用专有的加工技术,可以实现极低的阻值(低至 0.0005 Ω)。
    - 硫耐受性:独特的构造使其能够在高硫环境中正常工作。
    - 优越的热性能:低热电势和极低电感使得这些电阻器非常适合需要稳定性能的应用。

    4. 应用案例和使用建议


    这些电阻器广泛应用于各种电流感应、电压分压及脉冲应用中。具体应用案例包括:
    - 电机控制电路
    - 工业自动化设备
    - 汽车电子系统
    使用建议:
    - 在高温环境中使用时,需确保良好的散热措施。
    - 在高硫环境下使用时,确保其在密封的环境中使用,以避免硫化作用对电阻器造成损害。

    5. 兼容性和支持


    Vishay Dale 提供多种包装形式,如卷带式封装(EMBOSSED CARRIER TAPE),适用于自动化生产和组装过程。厂商提供全面的技术支持,包括在线设计工具、数据手册和应用指南。

    6. 常见问题与解决方案


    - 问题:电阻器在高温下出现漂移现象。
    - 解决办法:确保安装环境有良好的散热条件,或者选择更高温度等级的产品型号。

    - 问题:电阻器在高硫环境中失效。
    - 解决办法:使用密封包装,并在高硫环境中增加防护措施。

    7. 总结和推荐


    总体来说,Vishay Dale 的 Power Metal Strip® 电阻器凭借其高功率密度、极低阻值和优越的硫耐受性,在许多高要求的应用中表现出色。建议在需要高精度和稳定性的应用中使用这些电阻器。同时,厂商提供的强大技术支持使得其成为市场上极具竞争力的选择。

WSLP0603R0220FEB参数

参数
电阻值 22mΩ
精度 ±1%
额定功率 400mW
温度系数 ±75ppm/℃
长*宽*高 1.52mm*760μm*580μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP0603R0220FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP0603R0220FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP0603R0220FEB WSLP0603R0220FEB数据手册

WSLP0603R0220FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0815 ¥ 17.5887
10+ $ 1.2917 ¥ 10.9147
50+ $ 0.9986 ¥ 8.4379
100+ $ 0.8689 ¥ 7.3424
250+ $ 0.7674 ¥ 6.4845
500+ $ 0.7039 ¥ 5.9475
库存: 940
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.58
