首页  >  产品百科  >  VS-2KBB40

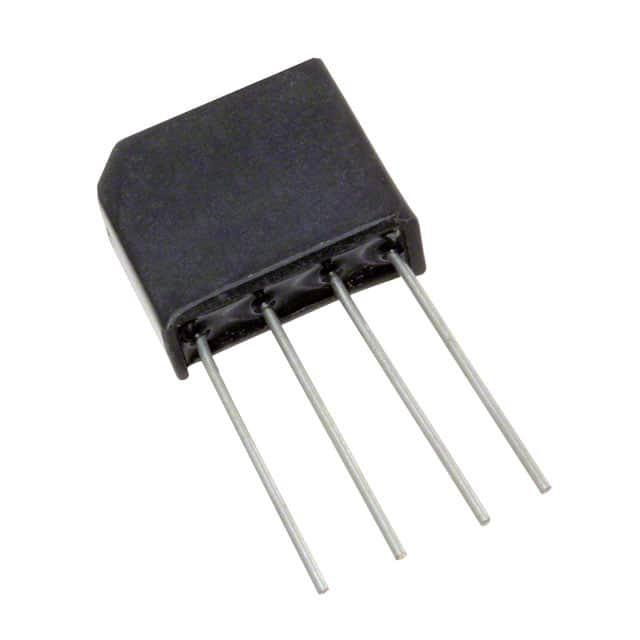

VS-2KBB40

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 1.9A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, 2KBB封装, 通孔安装
供应商型号: 9098330
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-2KBB40

VS-2KBB40概述

    Vishay VS-2KBB系列单相整流桥的技术手册

    产品简介


    Vishay公司的VS-2KBB系列单相整流桥是一种用于工业和消费电子产品的一般应用场合的四硅二极管封装。此系列整流桥特别适用于印刷电路板安装,具有紧凑的设计、高浪涌电流能力以及标准的2.54毫米(0.1英寸)间距引脚。由于这些特性,它们被广泛应用于需要高效能和高可靠性电路的应用中。

    技术参数


    - 最大直流输出电流 \(IO\): 1.9 A
    - 反向恢复电压 \(V{RRM}\): 100 V 到 1000 V
    - 最大非重复浪涌电流 \(I{FSM}\):
    - 50 Hz: 50 A
    - 60 Hz: 52 A
    - 瞬态耐受电流 \(I{2t}\):
    - 50 Hz: 17.7 A²s
    - 60 Hz: 16.1 A²s
    - 额定反向恢复电压 \(V{RRM}\): 100 V 至 1000 V
    - 工作环境温度 \(TJ\): -40°C 至 150°C

    产品特点和优势


    - 适合于印刷电路板安装,提供紧凑的设计。
    - 具有高浪涌电流能力,适合处理瞬时负载需求。
    - 引脚间距符合行业标准,易于集成。
    - 相比其他品牌型号具有相似的功能和等效性,提供了更多的选择和灵活性。

    应用案例和使用建议


    该产品适用于广泛的工业和消费电子产品。例如,在电冰箱、空调系统和其他家用电器中作为整流器使用。对于电源设计者来说,选择合适的VS-2KBB型号应根据具体的负载电流需求和输入电压范围来确定。建议使用VS-2KBB05至VS-2KBB100之间的型号以适应不同的应用场景。

    兼容性和支持


    该系列整流桥支持所有符合标准DIN码的产品,并且提供了详细的兼容性参考。如需更多技术支持或遇到任何问题,请联系DiodesAmericas@vishay.com, DiodesAsia@vishay.com 或 DiodesEurope@vishay.com。

    常见问题与解决方案


    - 问题:在使用过程中发现负载容量不足。
    解决方案:检查并选择额定电流和负载容量更高的型号。
    - 问题:设备过热。
    解决方案:确保良好的散热措施,检查电路设计是否合理。

    总结和推荐


    VS-2KBB系列单相整流桥凭借其高浪涌电流能力和紧凑设计,在众多应用中表现优异。它不仅能满足一般工业和消费电子产品的需求,还能在特定应用场景下发挥出卓越的性能。因此,强烈推荐该系列产品给寻求可靠、高效的整流解决方案的设计师和工程师们。
    通过本文的介绍,我们希望为设计师和工程师们提供一个全面而实用的指南,帮助他们在选择和使用VS-2KBB系列单相整流桥时能够做出明智的选择。

VS-2KBB40参数

参数
If - 正向电流 1.9A
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 52A
配置
长*宽*高 17.5mm*6.5mm*15mm
通用封装 2KBB
安装方式 通孔安装
零件状态 在售
包装方式 散装

VS-2KBB40厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-2KBB40数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-2KBB40 VS-2KBB40数据手册

VS-2KBB40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.7229
10+ ¥ 8.6943
100+ ¥ 7.9697
500+ ¥ 7.9697
1000+ ¥ 7.8248
5000+ ¥ 7.8248
库存: 388
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.72
直接购买
加入购物车
