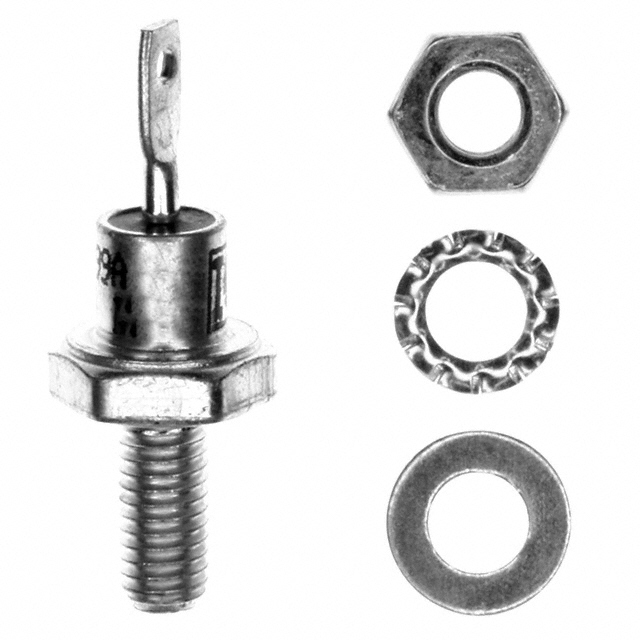

VS-1N1204RA

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 12A, 400V, 螺纹, DO-4封装, 2针
供应商型号: VS-1N1204RA
供应商: 期货订购
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-1N1204RA

VS-1N1204RA概述


    产品简介


    VS-1N1...A 和 VS-1N36..A 系列硅整流二极管
    Vishay Semiconductors 提供的VS-1N1...A 和 VS-1N36..A系列硅整流二极管是一种中功率硅整流二极管(插件版本),额定电流为12A。这些二极管广泛应用于需要高电压和高电流的应用场合,如电源转换、逆变器和电机驱动系统。其设计旨在提供卓越的性能和可靠性,适用于工业、通信和消费电子领域的各种应用。

    技术参数


    - 电压范围: 50V至1000V
    - 最大平均正向电流(IF(AV)): 12A
    - 浪涌电流能力(IFSM):
    - 50Hz: 230A
    - 60Hz: 240A
    - I2t (能量):
    - 50Hz: 260A²s
    - 60Hz: 240A²s
    - 工作温度范围: -65°C 至 +200°C
    - 正向电压降(VFM): IF(AV)=12A时为1.35V
    - 封装: DO-4 (DO-203AA)
    - 材料分类: 符合MIL-S-19500/260标准(JAN和JAN-TX型号)
    - 最大瞬态热阻抗(ZthJC): 2.0°C/W

    产品特点和优势


    - 高电压耐受能力: 电压等级从50V到1000V,适用于多种高压应用。
    - 高浪涌电流能力: 可以承受高达230A的瞬态电流,满足高电流需求。
    - 低热阻: 热阻低(2.0°C/W),确保更好的散热性能。
    - 高温度耐受能力: 能够在-65°C至+200°C的宽温范围内稳定工作。
    - 兼容军事标准: 可作为JAN和JAN-TX设备使用,符合MIL-S-19500/260标准。

    应用案例和使用建议


    应用案例
    1. 电源转换: 这些二极管可用于直流电源转换器,将交流电转换为直流电。
    2. 逆变器: 在需要高效转换电力的系统中,如太阳能逆变器。
    3. 电机驱动: 在电机控制系统中用于整流和稳压。
    使用建议
    - 散热设计: 由于这些二极管具有较低的热阻,良好的散热设计是必要的,以避免过热。
    - 负载管理: 在应用中要注意合理分配负载,避免长时间超负荷运行。
    - 电路布局: 保持电路布局简洁,减少电磁干扰(EMI)和信号噪声。

    兼容性和支持


    - 兼容性: 该系列二极管适用于任何标准的DO-4 (DO-203AA) 插座,便于安装和集成。
    - 支持: Vishay Semiconductors提供全面的技术支持,可通过官方邮箱DiodesAmericas@vishay.com、DiodesAsia@vishay.com和DiodesEurope@vishay.com进行咨询。

    常见问题与解决方案


    - 问题: 高温环境下出现过热现象。
    - 解决方法: 增加散热片,改善散热条件,或者调整负载以降低工作温度。

    - 问题: 浪涌电流导致烧毁。
    - 解决方法: 安装保护电路,如保险丝或TVS二极管,以防止瞬态电流过大。

    总结和推荐


    VS-1N1...A 和 VS-1N36..A 系列硅整流二极管具有出色的电压耐受能力和高浪涌电流能力,非常适合高电流和高压应用。其低热阻和高温度耐受能力使其成为许多工业和通信设备的理想选择。总体而言,我们强烈推荐这些二极管用于需要高可靠性和高性能的电力转换和控制应用。

VS-1N1204RA参数

参数
If - 正向电流 12A
Ir - 反向电流 1.5mA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 240A
配置 独立式
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-1N1204RA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-1N1204RA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-1N1204RA VS-1N1204RA数据手册

VS-1N1204RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.6803
100+ ¥ 29.207
500+ ¥ 26.2861
库存: 11
起订量: 13 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.68
