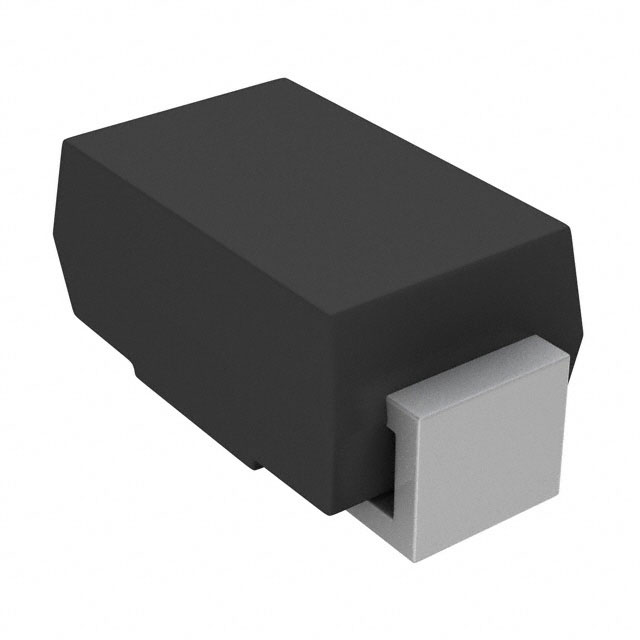

BZG05C33-E3-TR

产品分类: 齐纳(稳压)二极管
产品描述: 500nA 33V 35Ω 3W SMA(DO-214AC) 贴片安装
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZG05C33-E3-TR

BZG05C33-E3-TR概述

    BZG05C 系列 Zener 二极管:全面技术手册

    1. 产品简介


    BZG05C 系列是由 Vishay Semiconductors 生产的一款高性能齐纳二极管(Zener Diode),广泛应用于电路设计中的电压稳定及保护用途。这类二极管具备出色的可靠性和广泛的电压范围(3.3 V 至 100 V),可以满足不同应用场景下的需求。此外,BZG05C 系列二极管具有出色的焊接耐久性,能够适应波峰焊和回流焊工艺,符合 AEC-Q101 车规标准,并且符合RoHS标准。

    2. 技术参数


    技术规格:
    - 电压范围(VZ):3.3 V 至 100 V
    - 测试电流(IZT):2.7 mA 至 80 mA
    - 击穿电压(VBR):5.2 V 至 95 V
    - 最大非重复峰值浪涌功率(PZSM):60 W
    - 最大工作温度(TJ):150 °C
    - 存储温度范围(Tstg):-65 °C 至 150 °C
    - 包装:DO-214AC,重量为77毫克,符合UL 94 V-0防火等级标准
    绝对最大额定值:
    - 总功耗(Ptot):在 Tamb = 60 °C时为3000 mW,在 Tamb = 25 °C时为1250 mW
    - 非重复峰值浪涌功率(PZSM):60 W
    - 热阻(RthJA):不同安装条件下的热阻为150 K/W、125 K/W、100 K/W
    电气特性:
    - 动态电阻(ZZ):在不同电压下动态电阻为几欧姆到数百欧姆
    - 温度系数(TCVZ):在不同的电压下变化,范围从-0.08%/K 到 0.12%/K

    3. 产品特点和优势


    高可靠性:
    - BZG05C系列齐纳二极管经过严格的质量控制流程,确保在高温、高湿度等严苛环境下依然表现出色,适用于各种工业和汽车应用。
    适用范围广:
    - 宽泛的电压范围(3.3 V 至 100 V)使得这些二极管能够适应多种电路设计的需求,无论是电源稳压还是电压保护都能胜任。
    易于焊接:
    - BZG05C系列齐纳二极管兼容波峰焊和回流焊,有助于简化制造过程并提高生产效率。
    高浪涌耐受能力:
    - 具备较高的非重复峰值浪涌功率(PZSM),能够在极端条件下保持良好的性能。

    4. 应用案例和使用建议


    应用场景:
    - 电源稳压
    - 电压保护
    使用建议:
    - 在进行焊接操作时,应注意避免过高的焊接温度导致芯片损坏。
    - 为了确保最佳性能,应根据实际应用选择合适的电压等级和功率等级。
    - 建议在设计阶段就考虑散热措施,如使用散热片或PCB布局优化来保证芯片的长期稳定性。

    5. 兼容性和支持


    兼容性:
    - BZG05C系列齐纳二极管可与其他常规电子元件和设备无缝集成,符合行业标准。

    厂商支持:
    - Vishay公司提供了详尽的技术文档和支持服务,包括但不限于产品手册、应用指南、故障排除手册等。如有疑问,可联系DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com获取帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 设备在长时间使用后出现性能下降。
    2. 焊接过程中容易产生气泡。
    3. 温度过高导致设备过早失效。
    解决方案:
    1. 检查焊接工艺,优化焊接参数。
    2. 增加散热措施,确保良好的热管理。
    3. 避免超负荷运行,确保符合规定的温度范围。

    7. 总结和推荐


    综上所述,BZG05C 系列齐纳二极管是一款兼具高性能和高可靠性的产品,尤其适合用于需要高压稳压和保护的应用场合。无论是从技术指标还是实际应用表现来看,这款产品均展现出卓越的特点和优势。鉴于其宽泛的适用范围、良好的兼容性和可靠的支持体系,我们强烈推荐使用此款齐纳二极管。对于需要设计高压稳定电路的工程师来说,这无疑是一个值得信赖的选择。

BZG05C33-E3-TR参数

参数
最大功率 1.25
Ir - 反向电流 500nA
最大齐纳阻抗 35Ω
电压容差 -
最大功率耗散 3W
标称齐纳电压 33V
配置 -
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
