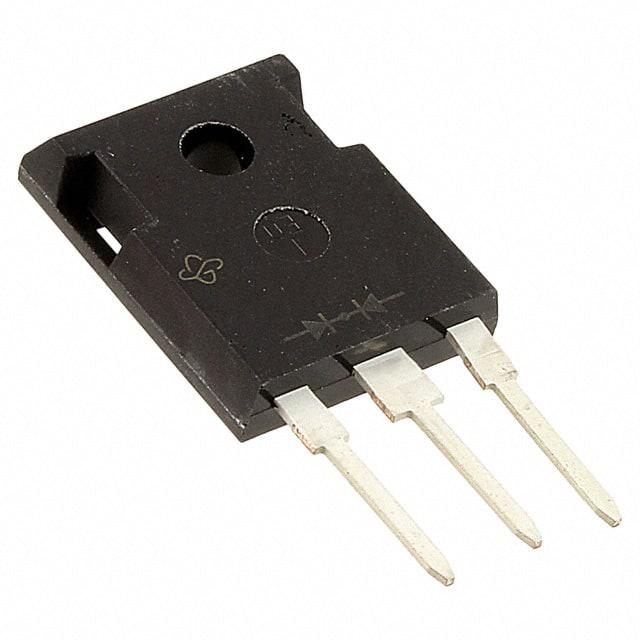

V60200PGW-M3/4W

产品分类: 整流二极管/整流桥
产品描述: 300A 210μA 60A 双commoncathode TO-3PW 通孔安装
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V60200PGW-M3/4W

V60200PGW-M3/4W概述

    # Vishay General Semiconductor V60200PGW 双高压沟槽MOS栅极肖特基整流器

    产品简介


    基本介绍
    Vishay General Semiconductor推出的V60200PGW是一款双高压沟槽MOS栅极肖特基整流器。这款器件采用先进的Trench MOS Schottky技术制造,具有低正向电压降(VF)和低功率损耗,可实现高效操作。其广泛应用于高频率转换器、开关电源、自由轮二极管、OR-ing二极管、DC/DC转换器及反向电池保护等领域。

    技术参数


    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 最大重复峰值反向电压 | 200 | - | V |
    | 每个装置的最大平均正向电流 | 60 | - | A |
    | 每个二极管的最大正向浪涌电流 | 300 | - | A |
    | 非重复雪崩能量 (TJ = 25 °C, L = 60 mH) | 150 | - | mJ |
    | 正向电压降 (IF = 30 A) | 0.77 | 0.85 | V |
    | 工作结温及存储温度范围 | -40 至 +150 | - | °C |
    | 热阻 (每二极管) | 1.5 | - | °C/W |
    | 热阻 (每个装置) | 0.8 | - | °C/W |

    产品特点和优势


    独特功能和优势
    1. Trench MOS Schottky技术:采用先进的沟槽MOS技术,结合肖特基二极管的特点,实现了更低的正向电压降和更高的效率。
    2. 低正向电压降(VF = 0.54 V at IF = 5 A):在高电流下保持较低的正向压降,减少功耗。
    3. 高效率操作:适合高频率、高功率的应用场景。
    4. 高可靠性:可承受高达275 °C的焊接温度,符合JESD 22-B106标准。
    5. 无卤素、RoHS合规:环保材料保证,适用于商业级应用。

    应用案例和使用建议


    实际应用案例
    1. 高频率转换器:利用其低正向电压降的特性,提高效率并减少热量产生。
    2. 开关电源:在开关频率较高时,提供可靠的电压转换。
    3. DC/DC转换器:为各种直流供电系统提供高效的电能转换。
    4. 反向电池保护:防止因接线错误导致的电路损坏。
    使用建议
    - 在设计高频率电路时,确保选择合适的散热措施,以保持较低的工作温度。
    - 在进行高温环境下的应用时,需考虑器件的热稳定性,避免过高的温升。
    - 在选择配套组件时,注意它们之间的匹配度,特别是电感值、额定电流和电压。

    兼容性和支持


    - 兼容性:V60200PGW采用标准TO-3PW封装,可以方便地与其他电子元件集成。
    - 支持和服务:Vishay提供全面的技术支持和售后服务,包括产品规格确认、应用咨询和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降过高 | 确认电路负载是否过大,调整电路参数。 |
    | 整流效率低 | 检查是否由于温度过高引起,采取散热措施。 |
    | 无法达到预期电流 | 确认电路接线正确,检查电路板布线是否有短路。|

    总结和推荐


    综合评估
    V60200PGW凭借其卓越的低正向电压降特性、高效率及高可靠性,在高频率应用中表现出色。它特别适用于高功率、高频转换器、开关电源及DC/DC转换器等场合。建议在需要高性能和高可靠性的设计中优先考虑使用V60200PGW。对于需要严格控制发热和提升系统效率的设计,这款器件将是理想的选择。

V60200PGW-M3/4W参数

参数
正向浪涌电流 300A
配置 双commoncathode
If - 正向电流 60A
Ir - 反向电流 210μA
Vr-反向电压 -
反向恢复时间 -
16.38mm(Max)
4.45mm(Max)
21.34mm(Max)
通用封装 TO-3PW
安装方式 通孔安装
应用等级 商用级
包装方式 管装

V60200PGW-M3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V60200PGW-M3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V60200PGW-M3/4W V60200PGW-M3/4W数据手册

V60200PGW-M3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
