首页  >  产品百科  >  ZGL41-120A-E3/96

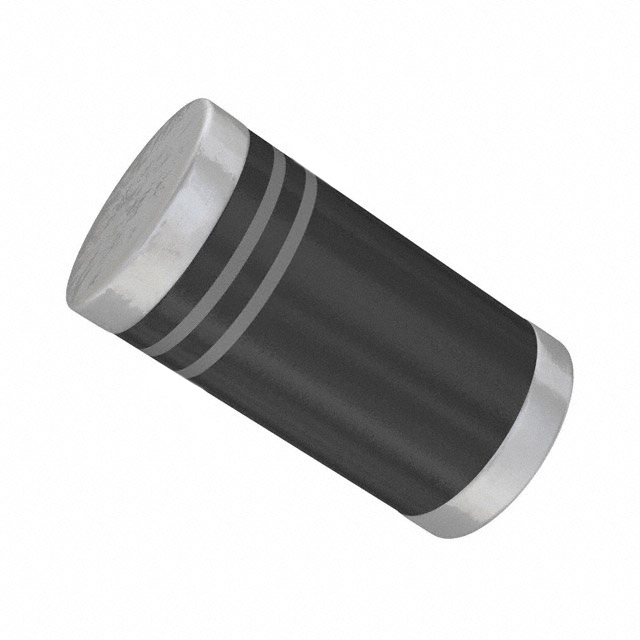

ZGL41-120A-E3/96

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 1μA 120V 380Ω 1W 独立式 SOD-80 贴片安装 5.2mm*2.67mm*2.67mm
供应商型号: S-ZGL41-120A-E3/96
供应商: Future
标准整包数: 1500
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZGL41-120A-E3/96

ZGL41-120A-E3/96概述

    概览

    产品简介


    ZGL41-100A 至 ZGL41-200A 是 Vishay General Semiconductor 生产的一系列表面贴装玻璃钝化电压调节二极管。这些二极管采用塑料 MELF 封装,适用于自动化装配。它们具有低阻抗和低调节因子的特点,适用于通用的调节和保护应用。产品符合 J-STD-020C 的湿热试验等级标准,且达到 MSL 1 级要求。

    技术参数


    - 产品型号:ZGL41-100A 至 ZGL41-200A
    - 封装类型:塑料 MELF(GL41,DO-213AB)
    - 额定电压范围:100 V 至 200 V
    - 最大功率耗散:1000 mW
    - 最大反向电流:1.0 μA
    - 最大工作温度:150 °C
    - 极性标识:红色条带表示正极(阴极)

    产品特点和优势


    - 低阻抗和低调节因子使得这些二极管能够提供更稳定的电压输出。
    - 玻璃钝化芯片接头提高了产品的可靠性和寿命。
    - 符合 MSL 1 等级,确保在回流焊过程中的安全性。
    - 具备出色的抗锡须能力(M3 后缀),符合 JESD 201 Class 1A 标准。

    应用案例和使用建议


    - 典型应用:一般用途的调节和保护应用,如电源管理电路中的稳压器和保护装置。
    - 使用建议:为了确保最佳性能,建议在电路设计时考虑散热管理。避免在极端高温环境中使用,以延长产品寿命。

    兼容性和支持


    - 这些二极管与标准的 MELF 封装兼容,易于集成到现有的 PCB 设计中。
    - Vishay 提供详尽的技术文档和支持,确保客户能够轻松地将这些二极管集成到他们的应用中。

    常见问题与解决方案


    1. 问题:在高电流条件下,二极管的温度上升过快。
    - 解决办法:增加散热片或选择具有更高功率耗散能力的型号。
    2. 问题:出现不稳定的电压输出。
    - 解决办法:检查电路的接地连接和负载条件,确保电路满足额定条件。
    3. 问题:二极管的反向漏电流过大。
    - 解决办法:更换为具有更低反向漏电流的产品型号,或优化电路设计减少漏电流的影响。

    总结和推荐


    总体而言,ZGL41-100A 至 ZGL41-200A 是一款高性能、可靠且易用的电压调节二极管。它在多种应用中表现出色,特别是需要稳定电压输出的应用场合。如果您需要一款具备低阻抗和低调节因子的二极管,这些产品是非常值得推荐的选择。

ZGL41-120A-E3/96参数

参数
最大功率耗散 1W
标称齐纳电压 120V
配置 独立式
最大功率 1
Ir - 反向电流 1μA
最大齐纳阻抗 380Ω
电压容差 ±5%
长*宽*高 5.2mm*2.67mm*2.67mm
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZGL41-120A-E3/96厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZGL41-120A-E3/96数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZGL41-120A-E3/96 ZGL41-120A-E3/96数据手册

ZGL41-120A-E3/96封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1424 ¥ 1.2457
4500+ $ 0.1401 ¥ 1.2154
6000+ $ 0.139 ¥ 1.1953
15000+ $ 0.1331 ¥ 1.1554
22500+ $ 0.1309 ¥ 1.1061
库存: 0
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 0
直接购买
加入购物车
