EGP50D-E3/54

产品分类: 整流二极管/整流桥
产品描述: 200V 150A 50ns 5μA 5A 独立式 DO-201 通孔安装 9.5mm*5.3mm*5.3mm
供应商型号:
供应商:
标准整包数: 0

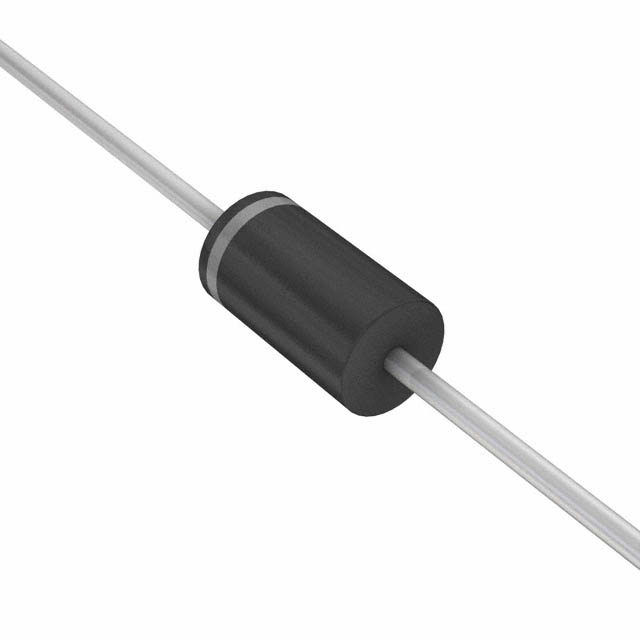

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 EGP50D-E3/54

EGP50D-E3/54概述

    Vishay General Semiconductor EGP50 Series Glass Passivated Ultrafast Plastic Rectifiers

    产品简介


    Vishay General Semiconductor的EGP50系列玻璃钝化超快塑料整流器是一种高性能的二极管产品,适用于高频整流和自由轮转应用。这些整流器广泛应用于消费类电子产品、计算机设备及电信领域的开关模式转换器和逆变器中。通过其卓越的可靠性、低损耗和高效率,EGP50系列在现代电子系统中扮演着不可或缺的角色。

    技术参数


    - 最大重复峰值反向电压(VRRM): 50V、100V、150V、200V、300V、400V
    - 最大RMS电压(VRMS): 35V、70V、105V、140V、210V、280V
    - 最大直流阻断电压(VDC): 50V、100V、150V、200V、300V、400V
    - 最大平均正向整流电流(IF(AV)): 5A
    - 峰值正向浪涌电流(IFSM): 150A
    - 最大瞬时正向电压(VF): 0.95V、1.25V
    - 最大反向恢复时间(trr): 50ns
    - 典型接合电容(CJ): 95pF(5.0V,1MHz)、75pF(5.0V,1MHz)
    - 热阻抗(RθJA, RθJL): 20°C/W、5.0°C/W

    产品特点和优势


    EGP50系列拥有多种独特功能和优势:
    - 超高可靠性的Superectifier结构
    - 无腔室玻璃钝化结
    - 超快反向恢复时间
    - 低正向电压降和泄漏电流
    - 低切换损耗,高效率
    - 高正向浪涌能力
    - AEC-Q101认证
    - 符合RoHS标准

    应用案例和使用建议


    EGP50系列整流器适用于高频整流和自由轮转应用,如在开关模式转换器和逆变器中使用。根据手册中的建议,这些整流器非常适合于各种功率转换应用,特别是在要求高效能和高可靠性的场景中。用户应该注意的是,在使用过程中需要匹配合适的散热措施,以确保二极管能在高温环境下正常运行。

    兼容性和支持


    EGP50系列与其他电子元件具有良好的兼容性,可以无缝集成到现有的电路设计中。Vishay提供全面的技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助和指导。此外,文档中还详细列出了订购信息和包装方式,方便用户进行采购和使用。

    常见问题与解决方案


    1. 问:如何处理反向恢复时间过长的问题?
    - 答:可通过降低工作温度和选择不同型号的EGP50来改善,例如选择更低反向恢复时间的型号。
    2. 问:如何优化热管理?
    - 答:使用合适的散热器和散热材料,确保良好的热传导。
    3. 问:在高湿度环境中使用,是否会影响性能?
    - 答:使用符合RoHS标准的封装材料和设计,可以有效减小湿度对性能的影响。

    总结和推荐


    总体而言,Vishay General Semiconductor的EGP50系列整流器是一款集高性能、高可靠性于一体的产品。其卓越的电气特性和广泛的适用范围使其成为众多电子设备的理想选择。特别是其在高频和高效率应用中的表现,为工程师提供了有力的支持。对于需要高可靠性、低损耗和高性能的应用场景,强烈推荐使用EGP50系列整流器。

EGP50D-E3/54参数

参数
反向恢复时间 50ns
正向浪涌电流 150A
配置 独立式
If - 正向电流 5A
Ir - 反向电流 5μA
Vr-反向电压 200V
长*宽*高 9.5mm*5.3mm*5.3mm
通用封装 DO-201
安装方式 通孔安装
零件状态 停产
包装方式 卷带包装

EGP50D-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

EGP50D-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY EGP50D-E3/54 EGP50D-E3/54数据手册
