VS-63CTQ100-M3

产品分类: 整流二极管/整流桥
产品描述: 100V 1.5KA 20μA 30A 双commoncathode TO-220-3 通孔安装
供应商型号: X-VS-63CTQ100-M3
供应商: 国内现货
标准整包数: 1

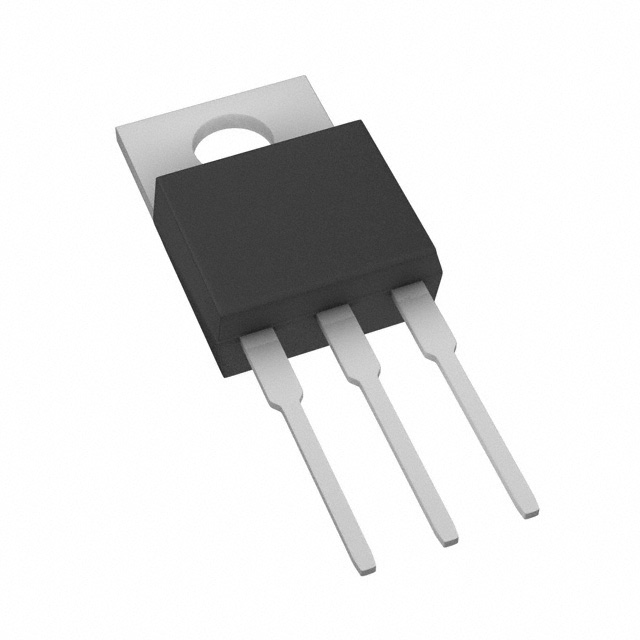

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-63CTQ100-M3

VS-63CTQ100-M3概述

    高性能肖特基整流器:VS-63CTQ100-M3

    产品简介


    VS-63CTQ100-M3是一款由Vishay公司生产的高性能肖特基整流器。作为双30安培的中心抽头肖特基整流器,这款产品在低逆向漏电、高温度下可靠运行方面表现出色。它主要应用于开关电源、转换器、自由轮二极管和反向电池保护等领域。

    技术参数


    主要电气特性
    - 最大直流反向电压 \(V{RRM}\): 100 V
    - 最大峰值工作反向电压 \(V{RWM}\): 100 V
    - 最大平均正向电流(每腿) \(I{F(AV)}\): 30 A(单个)
    - 峰值重复正向电流(每腿) \(I{FRM}\): 60 A(单个)
    - 最大瞬时正向电压降 \(V{F}\):
    - 30 A, TJ = 25°C 时: 0.78 V
    - 30 A, TJ = 125°C 时: 0.64 V
    - 最大逆向瞬态电流 \(I{RM}\):
    - TJ = 25°C 时: 0.02 mA(最大)
    - TJ = 125°C 时: 11 mA(最大)
    工作环境
    - 工作温度范围 \(TJ\): -65°C 到 +175°C
    - 贮存温度范围 \(T{Stg}\): -65°C 到 +175°C
    - 最大瞬态热阻 \(R{thJC}\): 1.2°C/W(单个)
    - 典型热阻 \(R{thCS}\): 0.50°C/W(单个)

    产品特点和优势


    - 高温工作能力: VS-63CTQ100-M3可以在高达175°C的温度下稳定工作,适用于高温环境下的电路设计。
    - 低正向电压降: 在30 A条件下,正向电压降最低仅为0.64 V(125°C),确保高效能运作。
    - 高频操作能力: 设计上允许在高频环境下可靠运行,提高了电路的整体性能。
    - 材料品质优良: 高纯度、高温度环氧封装增强了机械强度和防潮性能。
    - 可靠性强: 增强的耐用性和长期可靠性是通过采用保护环来实现的。

    应用案例和使用建议


    应用案例
    VS-63CTQ100-M3广泛应用于各种需要高频、高效率的场合,例如开关电源、转换器等。此外,它也用于逆变器和反向电池保护电路中。
    使用建议
    - 温度管理: 在高电流应用中,注意散热管理以避免温度过高导致损坏。
    - 电路设计: 确保电源系统能够处理瞬间大电流,如浪涌电流。

    兼容性和支持


    VS-63CTQ100-M3与多种标准封装和其他组件具有良好的兼容性,便于集成到现有电路中。Vishay提供详尽的技术支持和维护服务,帮助用户解决应用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 温度过高导致产品失效。
    - 解决方案: 加装散热器或改善冷却系统,以确保温度控制在安全范围内。

    - 问题: 电流波动导致的性能不稳定。
    - 解决方案: 确保负载稳定,使用合适的滤波器来减少电流波动的影响。

    总结和推荐


    VS-63CTQ100-M3凭借其出色的耐高温能力、低正向电压降以及高频率操作性能,成为一款值得推荐的产品。其在复杂、苛刻的应用环境中展现出色的可靠性和效率,适合于需要高可靠性的开关电源和转换器应用。如果您正在寻找一个能够在高温环境下稳定工作的高性能肖特基整流器,VS-63CTQ100-M3无疑是您的理想选择。

VS-63CTQ100-M3参数

参数
反向恢复时间 -
正向浪涌电流 1.5KA
配置 双commoncathode
If - 正向电流 30A
Ir - 反向电流 20μA
Vr-反向电压 100V
10.51mm(Max)
4.65mm(Max)
9.02mm(Max)
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-63CTQ100-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-63CTQ100-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-63CTQ100-M3 VS-63CTQ100-M3数据手册

VS-63CTQ100-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
