RN60D40R2FB14

产品分类: 通孔电阻
产品描述: 40.2Ω ±1% 250mW ±100ppm/℃ 通孔安装 8.74mm(长度)*3.68mm(宽度)
供应商型号: 71-RN60D-F-40.2
供应商: Mouser
标准整包数: 1

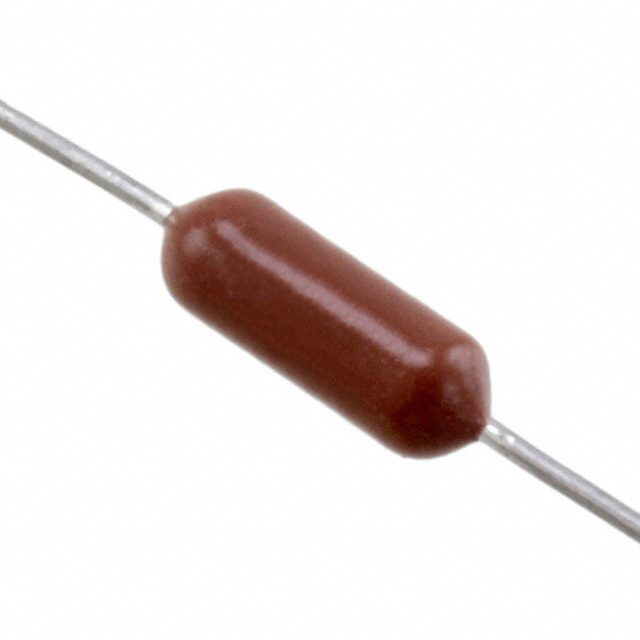

VISHAY INTERTECHNOLOGY 通孔电阻 RN60D40R2FB14

RN60D40R2FB14概述

    Vishay Dale CMF系列金属薄膜电阻技术手册

    产品简介


    Vishay Dale的CMF系列金属薄膜电阻专为军事应用而设计,符合MIL-R-10509和MIL-PRF-22684标准。这些电阻提供高精度和稳定性能,具有非常低的噪声水平和电压系数,广泛应用于需要高可靠性的军事、航空和工业设备中。

    技术参数


    | 型号 | 功率等级 | 最大工作电压 | 电阻范围(Ω) | 温度系数 | 容差 | 绝缘电阻(最小值) |

    | CMF50 RN50 | 0.05 W | 200 V | 10至100K | - | ±0.1%, ±0.25%, ±0.5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|
    | CMF55 RN55 | 0.125 W | 200 V | 10至301K | - | ±0.1%, ±0.25%, ±0.5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|
    | CMF60 RN60 | 0.25 W | 300 V | 10至1M | - | ±0.1%, ±0.25%, ±0.5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|
    | CMF65 RN65 | 0.50 W | 350 V | 10至2M | - | ±0.1%, ±0.25%, ±0.5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|
    | CMF70 RN70 | 0.75 W | 500 V | 10至2.49M | - | ±0.1%, ±0.25%, ±0.5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|
    | CMF07 RL07 | 0.25 W | - | 51至150K | - | ±2%, ±5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|
    | CMF20 RL20 | 0.50 W | - | 4.3至470K | - | ±2%, ±5% | ≥10^10Ω(干燥);≥10^8Ω(湿气测试后)|

    产品特点和优势


    1. 非常低的噪声水平(-40 dB)
    2. 非常低的电压系数(5 ppm/V)
    3. 温度系数可控
    4. 阻燃环氧涂层
    5. 可定制的温度系数
    6. 高温和低温测试表现优异

    应用案例和使用建议


    CMF系列电阻被广泛应用于军事、航空航天和工业设备中。例如,在雷达系统中,这些电阻可以用于信号处理电路,确保在极端条件下依然能够保持稳定的性能。在选择这些电阻时,应注意以下几个方面:
    1. 电阻选择:根据具体的应用需求,选择合适的功率等级和电阻值。
    2. 安装方式:考虑使用适合的封装形式,如焊锡浸润封装或非磁性封装。
    3. 环境适应性:在高湿度环境下使用时,应特别注意电阻的绝缘性能和抗湿能力。

    兼容性和支持


    CMF系列电阻与市场上常见的焊接和插件设备兼容。厂商提供了详细的安装指导和支持文档,确保用户能够顺利进行安装和维护。此外,技术支持团队也随时准备回答用户的技术问题。

    常见问题与解决方案


    1. 问题:电阻在高温下表现不稳定
    - 解决方法:确认电阻的功率等级和工作环境是否匹配,必要时选择更高功率等级的型号。
    2. 问题:电阻在潮湿环境中工作异常
    - 解决方法:确保选用具有较高绝缘电阻的型号,并定期进行环境适应性测试。
    3. 问题:电阻在振动环境中工作不稳定
    - 解决方法:选择符合MIL-PRF-22684标准的产品,并进行必要的振动测试以确保可靠性。

    总结和推荐


    综上所述,Vishay Dale的CMF系列金属薄膜电阻凭借其出色的稳定性和可靠性,适用于各种苛刻环境下的应用。无论是军事设备还是工业控制系统,这些电阻都能提供卓越的性能。我们强烈推荐用户在高可靠性要求的应用中选择这一系列的产品。

RN60D40R2FB14参数

参数
电阻值 40.2Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 8.74mm(长度)*3.68mm(宽度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RN60D40R2FB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RN60D40R2FB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RN60D40R2FB14 RN60D40R2FB14数据手册

RN60D40R2FB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.4324 ¥ 3.6538
25+ $ 0.3439 ¥ 2.9055
100+ $ 0.2312 ¥ 1.9532
300+ $ 0.2013 ¥ 1.701
500+ $ 0.1944 ¥ 1.6427
1000+ $ 0.1836 ¥ 1.5514
4000+ $ 0.1588 ¥ 1.3415
库存: 4965
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
直接购买
加入购物车
