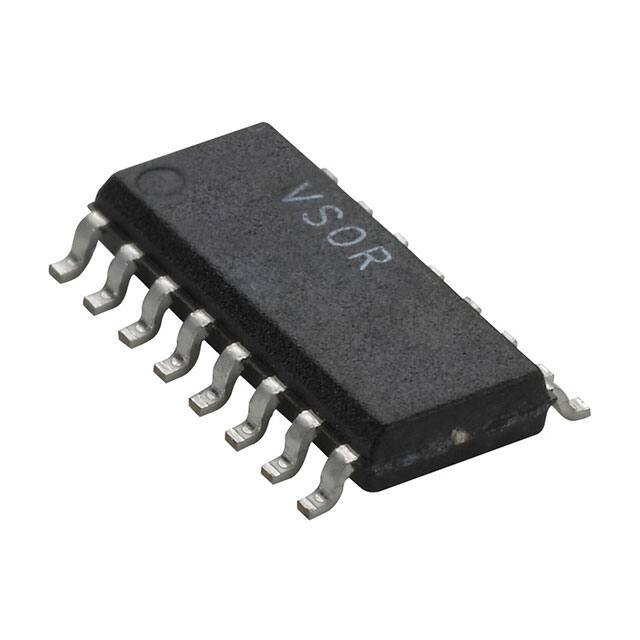

VSOR1601103JTF

产品分类: 网络阵列电阻
产品描述: 10KΩ ±5% ±100ppm/℃ 100mW SOIC 贴片安装 9.91mm*5.99mm*1.63mm
供应商型号: 1203468
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 网络阵列电阻 VSOR1601103JTF

VSOR1601103JTF概述

    Vishay Dale Thin Film Resistor Networks:技术手册解析

    产品简介


    Vishay Dale Thin Film电阻网络是专为模拟和数字电路设计的高品质电子元件。这些电阻网络采用超薄薄膜技术制造,能够提供极低噪声和高稳定性的电路解决方案,适用于工业、医疗和科学仪器仪表等领域。产品以全球通用的塑料封装形式供应,便于自动表面贴装(SMT)设备使用。

    技术参数


    - 封装尺寸:VTSR(TSSOP)、VSSR(SSOP或QSOP)、VSOR(SOIC窄)
    - 电阻范围:10 Ω至47 kΩ
    - 温度系数(TCR):绝对误差 ±100 ppm/°C(-55°C至+125°C)
    - 容差:±5%(标准),±2%(可选)
    - 功率等级:每个电阻100 mW最大(在+70°C下),封装最大功率:16引脚1.0 W,20引脚1.2 W,24引脚1.4 W(在0°C至+70°C下)
    - 工作电压:50 VDC
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+150°C
    - 噪声水平:<-35 dB
    - 材料:钽氮化物薄膜

    产品特点和优势


    Vishay Dale Thin Film电阻网络拥有以下几个显著特点:
    - 减少总装配成本:兼容自动表面贴装设备。
    - 防火等级:UL 94 V-0阻燃。
    - 薄膜技术:使用超薄薄膜钽氮化物硅材料。
    - 多种封装选择:适应不同应用场景需求。
    - 隔离电路:支持隔离电阻和总线结构,确保电路稳定性。
    - 卓越的环境防护:采用坚固的模具塑料封装,具有优异的环境适应性。
    - 快速交货:提供广泛的库存和标准值,方便随时采购。

    应用案例和使用建议


    这些电阻网络广泛应用于以下场景:
    - MOS/ROM:用于上拉/下拉电路,例如电源驱动上拉、TTL输入下拉。
    - 高速并行上拉:适用于逻辑电路和信号处理系统。
    - 长线阻抗平衡:用于信号传输中的阻抗匹配。
    - 电平转换和脉冲整形:例如在高速差分信号传输和脉冲整形中使用。
    使用建议:
    - 在高可靠性应用中,建议选择±2%容差的标准值。
    - 在高温度环境下使用时,应确保设备在推荐的工作温度范围内运行。

    兼容性和支持


    Vishay Dale Thin Film电阻网络与常见的自动表面贴装设备完全兼容。制造商提供了详细的技术支持和客户服务,确保产品能够在各种复杂的应用环境中发挥最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现短路 | 检查焊点,重新焊接确保正确连接。 |
    | 温度影响电阻变化 | 使用容差较低的产品,如±2%或±1%。 |
    | 设备无法正常启动 | 检查电路板布局和接地情况,确保无误。 |

    总结和推荐


    Vishay Dale Thin Film电阻网络凭借其优良的设计、高精度和出色的可靠性,在工业、医疗及科学仪器领域得到了广泛应用。其多样化的产品线、优秀的兼容性和可靠的支持使其成为理想的电路解决方案选择。因此,强烈推荐这些产品给需要高性能电阻网络的客户。
    通过这篇技术手册的深入解析,我们可以看到Vishay Dale Thin Film电阻网络具备出色的性能和广泛的应用潜力,无论是从质量还是性价比方面都值得信赖。

VSOR1601103JTF参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±5%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 100mW
电阻器匹配率漂移 -
长*宽*高 9.91mm*5.99mm*1.63mm
通用封装 SOIC
安装方式 贴片安装
包装方式 卷带包装

VSOR1601103JTF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSOR1601103JTF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY VSOR1601103JTF VSOR1601103JTF数据手册

VSOR1601103JTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.9064
50+ ¥ 10.6681
250+ ¥ 10.4776
500+ ¥ 10.4776
1000+ ¥ 10.2871
2500+ ¥ 10.2871
12500+ ¥ 10.2871
库存: 1038
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 59.53
