首页  >  产品百科  >  USB260-E3/52T

USB260-E3/52T

产品分类: 整流二极管/整流桥

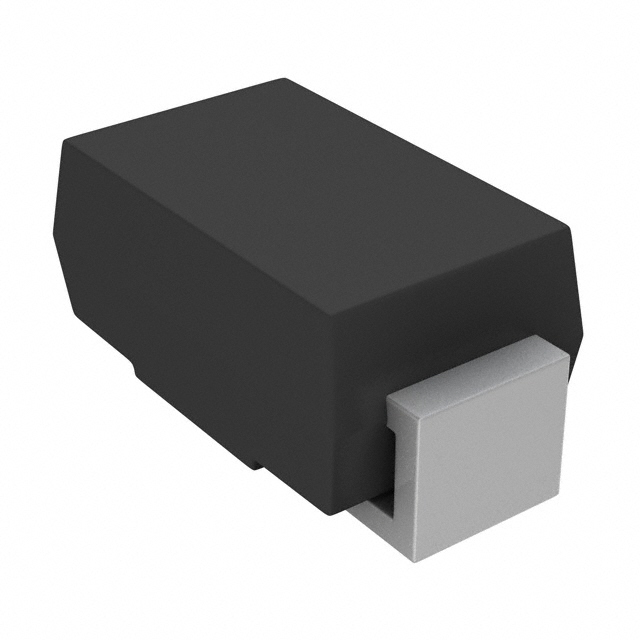

产品描述: 威世 单路开关二极管, 贴片安装, DO-214AA (SMB)封装
供应商型号: 1656156
供应商: 海外现货
标准整包数: 750
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 USB260-E3/52T

USB260-E3/52T概述

    Vishay USB260 Ultrafast Plastic Rectifier 技术手册

    1. 产品简介


    Vishay USB260 是一款表面贴装超快塑料整流二极管,专为高频率整流和飞轮应用设计。它广泛应用于开关模式转换器和逆变器中,适用于消费电子、计算机、汽车和电信等领域。

    2. 技术参数


    以下是USB260的技术规格、性能参数、支持的电气特性和工作环境:
    - 基本参数:
    - 最大重复峰值反向电压:600 V
    - 最大平均正向整流电流(图1):2.0 A
    - 峰值正向浪涌电流:90 A
    - 正向恢复时间(trr):30 ns
    - 正向电压降(VF):1.0 V
    - 工作温度范围:-55至+150℃
    - 电气特性:
    - 击穿电压(VBR):600 V
    - 瞬时正向电压(VF):1.25至1.6 V(在不同温度下)
    - 最大反向电流(IR):25℃时 < 5.0 μA;125℃时 < 30 μA
    - 最大非重复峰值正向浪涌电流(图3):高达100 A
    - 热特性:
    - 平均热阻(RθJA):45°C/W
    - 线性热阻(RθJL):10°C/W
    - 机械数据:
    - 封装:DO-214AA (SMB)
    - 铅端子:无铅锡电镀,符合J-STD-002和JESD 22-B102标准

    3. 产品特点和优势


    - 玻璃钝化芯片接点:增加耐用性
    - 适合自动化装配:提高生产效率
    - 超快恢复时间:提供高效率
    - 低正向电压降:减少功率损耗
    - 高正向浪涌能力:增强可靠性
    - 符合AEC-Q101标准:确保质量
    - RoHS合规:环保友好

    4. 应用案例和使用建议


    典型应用场景:
    - 高频整流和自由轮运行
    - 开关模式转换器和逆变器
    使用建议:
    - 在PCB上焊接时,建议使用至少2.0英寸x2.0英寸的铜垫以提高散热效率。
    - 确保正向浪涌电流不超过额定值,避免过载导致损坏。
    - 根据具体应用选择合适的封装类型,如DO-214AA。

    5. 兼容性和支持


    - 该产品与其他电子元器件具有良好的兼容性,适用于多种电路设计。
    - Vishay提供全面的技术支持和维护服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - Q: 正向电压降过高?
    - A: 检查焊接是否良好,确保正向电流未超过额定值。
    - Q: 反向电流过大?
    - A: 确认封装无损,避免高温环境,必要时更换新的封装。
    - Q: 整流效果不佳?
    - A: 检查电路连接,确保没有短路或断路。

    7. 总结和推荐


    综合评估:
    - USB260是一款高性能的表面贴装超快塑料整流二极管,具备出色的电气特性和可靠性。
    - 其超快的恢复时间和低功率损耗使其成为高频应用的理想选择。
    - 适用于各种高要求的应用场景,尤其是在开关模式转换器和逆变器中。
    推荐:
    - 强烈推荐给需要高效能整流二极管的工程师和设计师。Vishay USB260无疑会为您的项目带来卓越的表现。

USB260-E3/52T参数

参数
Vr-反向电压 -
反向恢复时间 30ns
正向浪涌电流 90A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 5μA
长*宽*高 4.57mm*3.94mm*2.44mm
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

USB260-E3/52T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

USB260-E3/52T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY USB260-E3/52T USB260-E3/52T数据手册

USB260-E3/52T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ ¥ 2.8106
3750+ ¥ 2.7543
库存: 0
起订量: 750 增量: 0
交货地:
最小起订量为:750
合计: ¥ 0
直接购买
加入购物车
