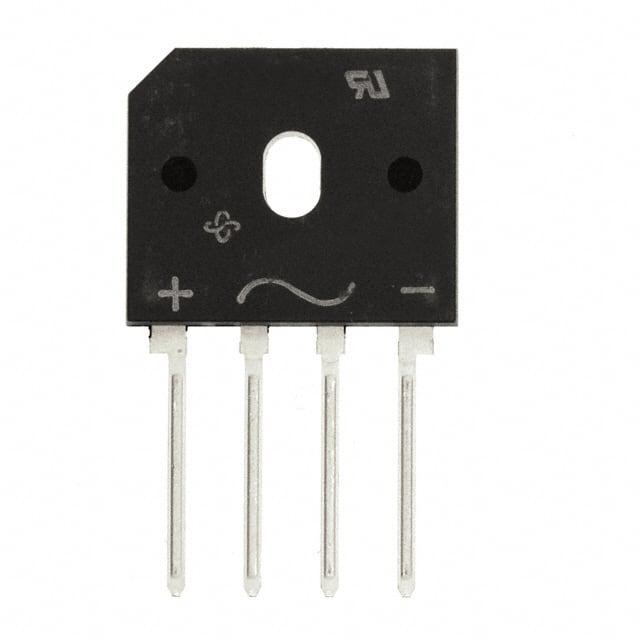

BU2508-E3/51

产品分类: 整流二极管/整流桥
产品描述: 800V 300A 5μA 3.5A CASE BU 通孔安装 22.3mm*4.1mm*18.8mm
供应商型号: 625-BU2508-E3/51
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BU2508-E3/51

BU2508-E3/51概述


    产品简介


    BU2506、BU2508、BU2510 是 Vishay General Semiconductor 推出的增强型 isoCink+™ 桥式整流器,适用于通用的AC/DC桥式全波整流应用,广泛应用于开关电源、家用电器和白色家电等领域。这些器件具有高可靠性及卓越的性能,能够承受高电压和大电流的冲击,是电力电子系统中的关键组件。

    技术参数


    以下为 BU2506、BU2508、BU2510 的技术规格:
    | 参数 | 符号 | 型号(单位) | 最大值 |
    ||
    | 最大重复峰值反向电压 | VRRM | 600V、800V、1000V | - |
    | 平均整流正向电流 | IO | 25A | - |
    | 单脉冲非重复正向浪涌电流 | IFSM | 300A | - |
    | 反向漏电流 | IR | 5μA(25℃),最大350μA | - |
    | 正向压降 | VF | 0.87V 至 0.95V | - |
    | 结温范围 | TJ, TSTG | -55℃ 至 +150℃ | - |
    此外,器件还具有出色的热阻性能:
    - RθJC:2.0°C/W
    - RθJA:20°C/W

    产品特点和优势


    1. UL 认证:产品通过 UL 认证,文件编号为 E312394。
    2. 薄型单列直插封装:提供紧凑设计,易于安装。
    3. 玻璃钝化芯片接合:提升耐久性并延长使用寿命。
    4. 支持特殊引脚成型选项:可通过 BU-5S 引脚成型选项(后缀带“5S”的型号)实现定制。
    5. 卓越的热传导性能:适合高功率应用。
    6. 符合RoHS标准:环保材料确保长期使用安全性。

    应用案例和使用建议


    这些桥式整流器广泛应用于开关电源(Switching Power Supply)、家用电器和白色家电(如冰箱、洗衣机)。例如,在电源设计中,这些器件可以用于处理高功率转换,尤其是在需要低损耗和高可靠性的场景下。以下是一些建议:
    - 确保正确散热以避免过热问题,尤其是当无散热片时,推荐环境温度不超过 25℃。
    - 在实际应用中,优先考虑带有散热片的配置,以提高整体性能和稳定性。

    兼容性和支持


    该系列产品可与其他主流电路设计无缝集成,且所有型号均符合RoHS要求。Vishay提供全球技术支持服务,如有技术疑问,可以通过以下邮箱联系区域支持团队:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温环境下工作不稳定 | 使用带散热片的设计,降低热阻 |
    | 输出电流不满足需求 | 检查负载条件,更换更高电流等级的产品 |
    | 设备出现异常高温 | 检查电路布局,确保良好的空气流通 |

    总结和推荐


    BU2506、BU2508、BU2510 提供了出色的性能、耐用性和兼容性,非常适合用于高功率应用场合。其卓越的热管理和坚固的封装设计使其成为开关电源和工业控制系统的理想选择。如果您需要高可靠性、高性能的桥式整流器,强烈推荐使用这款产品。同时,Vishay提供的完善支持和服务进一步增强了其市场竞争力。

BU2508-E3/51参数

参数
配置 -
If - 正向电流 3.5A
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 300A
长*宽*高 22.3mm*4.1mm*18.8mm
通用封装 CASE BU
安装方式 通孔安装
零件状态 在售
包装方式 散装

BU2508-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BU2508-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BU2508-E3/51 BU2508-E3/51数据手册

BU2508-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.722 ¥ 14.5509
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
