KBU6B-E4/51

产品分类: 整流二极管/整流桥
产品描述: 威世 单相整流桥, 6A峰值平均正向电流, 100V峰值反向重复电压, 4引脚, KBU封装, 通孔安装
供应商型号: D-KBU6B-E4/51
供应商: Future
标准整包数: 50

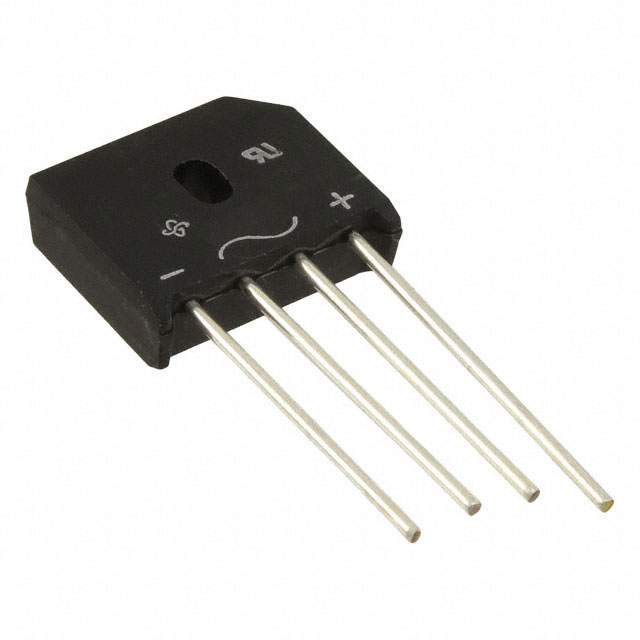

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 KBU6B-E4/51

KBU6B-E4/51概述

    # Vishay General Semiconductor KBU系列单相桥式整流器

    产品简介


    Vishay General Semiconductor 的 KBU 系列单相桥式整流器(KBU6A, KBU6B, KBU6D, KBU6G, KBU6J, KBU6K, KBU6M)是专为印刷电路板设计的高性能电子元器件。该系列产品主要用于交流到直流的全波整流过程,在各类消费电子产品如显示器、电视机、打印机、开关电源、适配器、音频设备及家用电器中广泛应用。KBU 系列具备优良的电学特性和机械性能,能够满足广泛的工业标准。

    技术参数


    主要技术规格
    - 最大重复峰值反向电压(VRRM):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大平均正向输出电流(IF(AV)):6 A
    - 最大峰值正向浪涌电流(IFSM):200 A
    - 最大瞬时正向压降(VF):1.0 V
    - 最高工作结温(TJ max.):150 °C
    - 最大工作环境温度范围:-50 °C 到 +150 °C
    工作环境
    - 热阻抗:从结点到环境的典型热阻抗(RθJA):8.6 °C/W;从结点到外壳的典型热阻抗(RθJC):3.1 °C/W
    - 存储温度范围:-50 °C 到 +150 °C
    - 焊接温度:最大 275 °C,10 秒,符合 JESD 22-B106 标准

    产品特点和优势


    KBU 系列产品具有以下显著优势:
    - UL 认证:拥有安全认证编号 E54214,适用于安全要求较高的场合。
    - 高可靠性:出色的高浪涌电流能力,能够在恶劣条件下稳定工作。
    - 优越的散热性能:高壳体介电强度 1500 VRMS,采用硅胶热化合物和 #6 螺钉固定方式可有效降低热阻。
    - 环保材料:符合RoHS标准,且采用无铅银镀层引脚,易于焊接。
    - 广泛适用性:适用于各种AC/DC整流应用,特别是在家庭和商业环境中常见的家用电器、显示器、电视、打印机、适配器等设备。

    应用案例和使用建议


    应用案例
    KBU 系列产品适用于多种通用场合,尤其是在以下领域中有着广泛的应用:
    - 显示器和电视机:在这些设备中进行AC到DC的转换。
    - 打印机和适配器:为各种电子设备提供稳定的电源供应。
    - 音频设备和家用电器:确保设备的可靠运行。
    使用建议
    为了实现最佳效果,建议采取以下措施:
    - 正确安装:将 KBU 系列产品通过 #6 螺钉固定在散热器上,同时涂覆硅胶热化合物,以保证最佳的散热效果。
    - 选择合适的热阻:根据具体的应用场景,选择合适的 RθJA 和 RθJC,以确保良好的热管理。

    兼容性和支持


    兼容性
    KBU 系列产品与大多数现代印刷电路板(PCB)和其他电子元器件兼容,其尺寸和电气特性使得它可以在广泛的硬件平台中得到应用。
    支持信息
    对于技术支持和服务问题,可通过以下邮箱联系:
    - 北美地区:DiodesAmericas@vishay.com
    - 亚洲地区:DiodesAsia@vishay.com
    - 欧洲地区:DiodesEurope@vishay.com

    常见问题与解决方案


    问题与解决方案
    - Q:如何处理焊接时的高温?
    - A: 应按照 JESD 22-B106 标准进行焊接操作,最大温度为 275 °C,持续时间不超过 10 秒。
    - Q:如何应对高反向电压的情况?
    - A: 选择对应 VRRM 值的产品,如 KBU6K 可达到 800 V。
    - Q:如何选择适当的安装位置?
    - A: 推荐安装在散热片上,并使用硅胶热化合物进行热传递优化,以确保良好的散热效果。

    总结和推荐


    综合评估
    KBU 系列单相桥式整流器凭借其出色的电学特性和机械性能,成为了电子设备中不可或缺的关键组件。它们不仅在可靠性方面表现出色,而且在众多应用领域中展现出卓越的性能,尤其适合于家用和商业用途的电子设备。该系列产品的高浪涌电流能力和优越的散热性能,使其成为市场上极为可靠的选择。
    推荐
    基于其卓越的技术参数和广泛的应用场景,我们强烈推荐 KBU 系列单相桥式整流器用于各种需要高性能整流器的场合。无论是在复杂的工作环境还是在对可靠性有严格要求的应用中,KBU 系列都能提供稳定的性能和优异的表现。

KBU6B-E4/51参数

参数
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 250A
配置
长*宽*高 23.7mm*7.1mm*19.3mm
通用封装 KBU
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

KBU6B-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KBU6B-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY KBU6B-E4/51 KBU6B-E4/51数据手册
