BU1208-E3/51

产品分类: 整流二极管/整流桥
产品描述: 800V 150A 5μA 3.4A CASE BU 通孔安装 22.3mm*4.1mm*18.8mm
供应商型号: 625-BU1208-E3/51
供应商: Mouser
标准整包数: 1

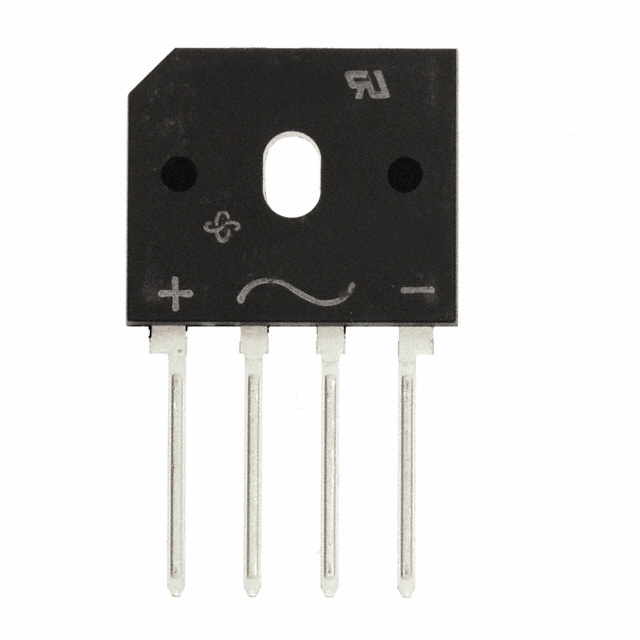

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BU1208-E3/51

BU1208-E3/51概述

    # Vishay General Semiconductor - Enhanced isoCink+™ Bridge Rectifiers

    产品简介


    Vishay General Semiconductor推出的Enhanced isoCink+™桥式整流器系列(型号:BU1206、BU1208、BU1210)是一种专为通用AC/DC桥式全波整流设计的高性能半导体器件。这些产品广泛应用于开关电源、家用电器以及白色家电领域。其卓越的热导率和可靠性使它们成为高要求工业和消费类应用的理想选择。

    技术参数


    以下是产品的核心技术参数:
    | 参数 | 型号 | 单位 |
    |
    | 最大重复峰值反向电压 | BU1206: 600 V | BU1208: 800 V | BU1210: 1000 V |
    | 平均整流正向电流(Tc=85°C) | 12 A
    | 正向电流(TA=25°C) | 3.4 A
    | 非重复峰值正向浪涌电流 | 150 A
    | 热阻抗(典型值) | RθJC: 2.7°C/W | RθJA: 20°C/W |
    | 工作温度范围 | -55°C 至 +150°C
    其他关键特性包括:UL认证编号E312394,符合RoHS标准,并且提供无卤素选项。

    产品特点和优势


    1. 薄型单列直插封装:便于集成和节省空间。
    2. 玻璃钝化芯片结点:提高长期稳定性和耐久性。
    3. 出色的热传导性能:优化散热管理,确保长时间高效运行。
    4. UL认可:适用于需要安全隔离的应用场合。
    5. 兼容性良好:符合多种行业标准,如JESD 201 whisker测试。

    应用案例和使用建议


    应用案例
    - 家用电器:用于微波炉、洗衣机、冰箱等设备中的电源模块。
    - 工业控制:适合UPS电源系统及其他高功率需求场景。
    - 通信设备:可用于网络路由器、交换机等通信基础设施。
    使用建议
    - 在高功耗环境下建议使用散热片以延长使用寿命。
    - 确保安装扭矩不超过制造商推荐值(5.7 cm-kg),避免物理损坏。

    兼容性和支持


    此系列产品兼容主流PCB设计工具,并提供多种包装形式(如管装和托盘装)。Vishay提供了全球技术支持服务,客户可通过官方邮箱寻求帮助。此外,产品符合环保要求并可实现回收利用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 增加外部散热器 |
    | 正向压降过高 | 检查焊接质量和电路连接 |
    | 反向漏电流异常 | 更换新的器件 |

    总结和推荐


    总体而言,Vishay General Semiconductor的Enhanced isoCink+™桥式整流器以其坚固耐用的设计、卓越的性能以及广泛的应用场景脱颖而出。对于需要高效率、高可靠性的应用项目,这是一款值得信赖的选择。我们强烈推荐这一系列器件给所有寻求优质电源解决方案的专业人士。
    最终评价:高度推荐!

BU1208-E3/51参数

参数
正向浪涌电流 150A
配置 -
If - 正向电流 3.4A
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
长*宽*高 22.3mm*4.1mm*18.8mm
通用封装 CASE BU
安装方式 通孔安装
零件状态 在售
包装方式 散装

BU1208-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BU1208-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BU1208-E3/51 BU1208-E3/51数据手册

BU1208-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.3545 ¥ 11.4455
5000+ $ 1.3125 ¥ 11.0906
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
