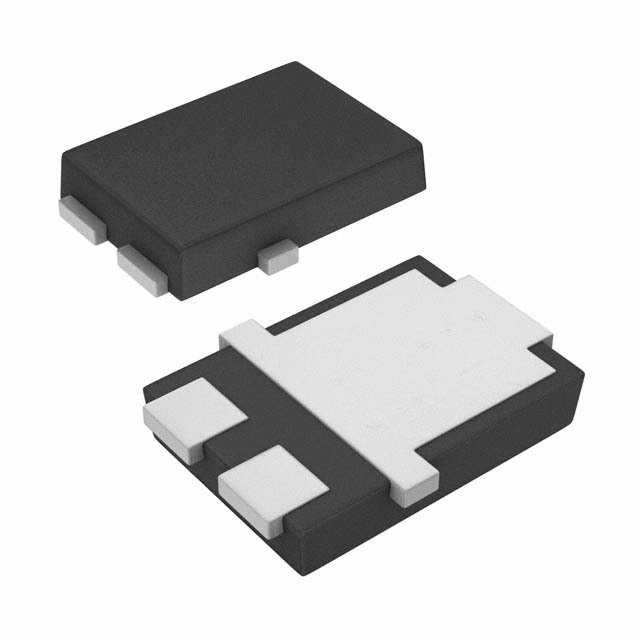

V12P15-M3/H

产品分类: 整流二极管/整流桥
产品描述: 150V 200A 250μA 12A 独立式 TO-277A-3 贴片安装
供应商型号: 78-V12P15-M3/H
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V12P15-M3/H

V12P15-M3/H概述

    高质量文章:Vishay V12P15 TMBS® (Trench MOS Barrier Schottky) 整流器技术手册

    产品简介


    Vishay General Semiconductor 的 V12P15 是一款高性能的表面贴装 TMBS®(Trench MOS Barrier Schottky)整流器。这款产品特别适用于低电压高频率逆变器、自由轮运行、直流到直流转换器及极性保护等应用场合。V12P15 采用了先进的 Trench MOS 技术,具备非常低的正向电压降(VF)和低功耗特性,能够在高频开关应用中实现高效操作。

    技术参数


    以下是 V12P15 的关键技术和性能参数:
    - 最大重复峰值反向电压 (VRRM): 150 V
    - 最大直流正向电流 (IF(AV)): 12 A
    - 最大瞬时正向电流 (IFSM): 200 A
    - 正向电压降 (VF):
    - IF = 6 A, TA = 25 °C: 0.75 V
    - IF = 12 A, TA = 25 °C: 1.00 V
    - IF = 6 A, TA = 125 °C: 0.60 V
    - IF = 12 A, TA = 125 °C: 0.66 V
    - 工作温度范围 (TJ, TSTG): -40 °C 到 +150 °C
    - 热阻 (RθJA, RθJM):
    - RθJA: 75 °C/W (空气)
    - RθJM: 4 °C/W (铜垫)

    产品特点和优势


    V12P15 拥有多项独特功能和优势:
    - 非常低的外形尺寸: 典型高度为 1.1 mm,适合自动化放置。
    - 先进的 Trench MOS 技术: 实现非常低的正向电压降(VF)和低功率损耗。
    - 符合 AEC-Q101 标准: 可用于汽车应用,确保高可靠性和稳定性。
    - 出色的热管理能力: 具备优异的热阻性能,有助于维持长期稳定的运行状态。
    - 符合环保要求: 无卤素、RoHS 合规,确保在各个领域的广泛应用。

    应用案例和使用建议


    V12P15 主要应用于低电压高频率逆变器、自由轮运行、直流到直流转换器及极性保护等领域。以下是一些典型的应用场景:
    - 低电压高频率逆变器: 在这种应用中,V12P15 的低正向电压降和高效率能够显著提升逆变器的整体性能。
    - 自由轮运行: V12P15 能够有效地减少自由轮过程中的能量损耗,提高系统的整体能效。
    - 直流到直流转换器: 通过其低功耗和高效的特性,V12P15 可以显著提升直流到直流转换器的转换效率。
    为了确保最佳性能,建议在设计时充分考虑散热管理,尤其是在高功率应用中。例如,可以使用推荐的铝制电路板(30 mm x 30 mm),并采用适当的散热措施来降低热阻。

    兼容性和支持


    V12P15 可以轻松集成到现有的电子系统中,具有广泛的兼容性。Vishay 提供了详尽的技术文档和专业的技术支持,帮助客户解决可能遇到的问题。对于有特殊需求的客户,Vishay 还提供了汽车级别的产品(例如 V12P15HM3),确保符合汽车行业的严格标准。

    常见问题与解决方案


    根据技术手册中的内容,以下是客户可能会遇到的一些常见问题及其解决办法:
    - 问题: 正向电压降(VF)过高
    - 解决方法: 确保安装过程中使用推荐的铝制电路板,并且散热良好。

    - 问题: 温度过高
    - 解决方法: 检查系统的设计是否合理,确保散热措施得当,并根据需要调整负载。

    总结和推荐


    Vishay V12P15 TMBS® 整流器凭借其非常低的正向电压降、低功耗、高效率和卓越的热管理性能,在多个领域展示了强大的竞争力。该产品特别适合应用于低电压高频率逆变器、自由轮运行、直流到直流转换器及极性保护等场合。考虑到其在多种应用场景中的优秀表现和可靠的性能,强烈推荐给需要高性能整流器解决方案的工程师和技术专家们。

V12P15-M3/H参数

参数
正向浪涌电流 200A
配置 独立式
If - 正向电流 12A
Ir - 反向电流 250μA
Vr-反向电压 150V
反向恢复时间 -
4.35mm(Max)
6.15mm(Max)
1.2mm(Max)
通用封装 TO-277A-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V12P15-M3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V12P15-M3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V12P15-M3/H V12P15-M3/H数据手册

V12P15-M3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
