VS-1N3671RA

产品分类: 整流二极管/整流桥

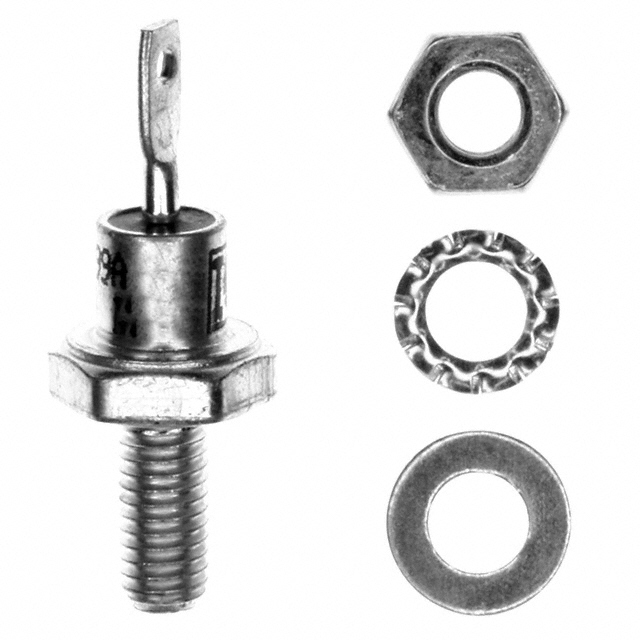

产品描述: Vishay 整流二极管 二极管, 12A, 800V, 螺纹, DO-203AA封装, 2针
供应商型号: 8172386
供应商: 欧时
标准整包数: 2
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-1N3671RA

VS-1N3671RA概述

    Vishay VS-1N1...A, VS-1N36..A 系列中功率硅整流二极管技术手册

    产品简介


    Vishay公司推出的VS-1N1...A和VS-1N36..A系列是中功率硅整流二极管,专为高频、高电压的应用而设计。这些二极管采用了DO-4(DO-203AA)封装,具备12A的最大平均正向电流能力,可广泛应用于各种电力电子系统中,如开关电源、电机驱动和逆变器等领域。

    技术参数


    以下是根据技术手册中提取的技术参数表:
    - 电压等级:50V至1000V
    - 最大平均正向电流:12A
    - 最大峰值非重复浪涌电流:230A(50Hz)/240A(60Hz)
    - 瞬态热阻:2.0°C/W
    - 最大内部热阻:2.0°C/W
    - 最大存储温度范围:-65°C 至 +200°C
    - 反向电压:
    - 最大重复峰值反向电压(VRRM):50V至1000V
    - 最大均方根反向电压(VR(RMS)):35V至1200V
    - 最大非重复峰值反向电压(VRSM):100V至1400V
    - 最大直接反向电压(VRM):50V至1000V

    产品特点和优势


    - 高可靠性:具备高耐浪涌能力和低热阻特性,确保在极端条件下的稳定运行。
    - 宽电压范围:提供从50V到1000V的多种电压选择,适应不同应用需求。
    - 高温度耐受性:能够承受-65°C到+200°C的极端工作温度,适用于各种恶劣环境。
    - 材料合规性:符合MIL-S-19500/260标准,可作为JAN和JAN-TX设备供应。

    应用案例和使用建议


    - 典型应用:开关电源、电机驱动器、逆变器等。
    - 使用建议:为了充分发挥产品的性能,建议在其标称工作范围内使用,并确保良好的散热措施,以减少热应力。

    兼容性和支持


    - 兼容性:该系列产品与市面上大多数标准电路板具有良好的兼容性,便于集成和安装。
    - 支持和服务:Vishay公司提供详尽的技术文档和在线支持服务,对于用户提出的任何技术问题都能够在短时间内得到回应和解答。

    常见问题与解决方案


    1. 问题:如何确定合适的二极管型号?
    - 解决方案:根据应用所需的电压和电流要求来选择合适型号。例如,如果需要500V的工作电压,则应选择VS-1N1205A型号。

    2. 问题:在高温环境下工作时,如何避免过热损坏?
    - 解决方案:确保良好的散热措施,使用散热器或风扇进行强制冷却,并遵循手册中的建议工作温度范围。

    总结和推荐


    总的来说,Vishay的VS-1N1...A和VS-1N36..A系列中功率硅整流二极管凭借其广泛的电压范围、高可靠性以及良好的散热性能,在众多电力电子应用中表现出色。这些二极管非常适合在高频率、高功率密度的电力电子系统中使用,因此我们强烈推荐这些产品用于相关项目。
    通过详细了解该产品的各项参数和技术细节,我们可以看到其在工业应用中的卓越表现,尤其是在需要高性能、高可靠性的场合下。因此,我们对这些产品给予高度评价,并推荐给有相关需求的工程师和设计师们。

VS-1N3671RA参数

参数
反向恢复时间 -
正向浪涌电流 240A
配置 独立式
If - 正向电流 12A
Ir - 反向电流 800μA
Vr-反向电压 800V
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-1N3671RA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-1N3671RA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-1N3671RA VS-1N3671RA数据手册

VS-1N3671RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
