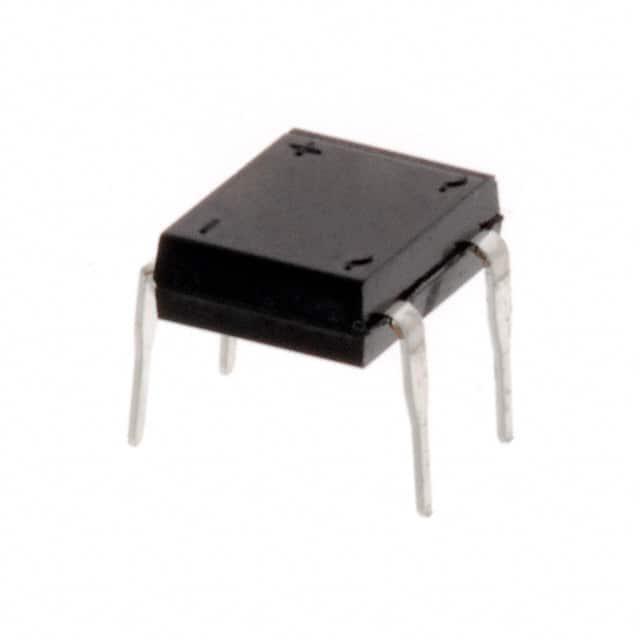

EDF1DM-E3/45

产品分类: 整流二极管/整流桥
产品描述: 200V 50A 50ns 5μA 1A PDIP 通孔安装 8.51mm*6.5mm*3.3mm
供应商型号: M-EDF1DM-E3/45
供应商: Future
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 EDF1DM-E3/45

EDF1DM-E3/45概述

    Miniature Glass Passivated Ultrafast Bridge Rectifier

    1. 产品简介


    本产品为 Vishay General Semiconductor 所生产的型号为 EDF1AM、EDF1BM、EDF1CM 和 EDF1DM 的微型玻璃封装超快桥式整流器。该系列整流器具有多种额定电压(50 V、100 V、150 V、200 V)和电流(1 A)选择,特别适用于AC/DC桥式全波整流。广泛应用于开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备及电信应用等领域。

    2. 技术参数


    以下是这些产品的关键技术参数:
    | 参数 | 符号 | EDF1AM | EDF1BM | EDF1CM | EDF1DM |
    |
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 150 V | 200 V |
    | 最大均方根电压 | VRMS | 35 V | 70 V | 106 V | 140 V |
    | 最大直流阻断电压 | VDC | 50 V | 100 V | 150 V | 200 V |
    | 最大平均正向输出整流电流 @ 40°C | IF(AV) | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 峰值正向浪涌电流单正弦波叠加在额定负载上 | IFSM | 50 A | 50 A | 50 A | 50 A |
    | 熔断等级(t<8.3ms) | I2t | 10 A²s | 10 A²s | 10 A²s | 10 A²s |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 至 +150°C | -55 至 +150°C | -55 至 +150°C | -55 至 +150°C |

    3. 产品特点和优势


    该系列超快桥式整流器具有以下特点和优势:
    - 认证:通过UL认证(文件号E54214)
    - 高效:超快反向恢复时间,适用于高频应用
    - 耐用性:高浪涌电流能力,适合自动插入式安装
    - 耐高温:最高工作结温可达150°C,且能承受275°C的焊接温度(最大10秒)
    - 合规性:RoHS符合,满足环保要求
    - 机械数据:塑封化合物符合UL 94 V-0阻燃等级

    4. 应用案例和使用建议


    该系列产品在多种应用中表现出色,包括AC/DC桥式全波整流。在开关电源、电池充电器、家庭电器、办公设备和通信设备等场合下,可以实现高效可靠的电力转换。具体使用建议如下:
    - 在使用过程中,确保整流器工作温度不超过最大额定值(150°C),并根据具体应用选择合适的额定电压。
    - 鉴于其良好的反向恢复特性,建议将其用于需要快速响应的高频电路中。
    - 对于需要高可靠性及耐用性的场合,可以选择更高额定电压的产品。

    5. 兼容性和支持


    这些整流器可与多种电路板兼容,并且可以通过官网技术支持邮箱获得帮助。对于其他兼容性问题或定制需求,建议联系当地技术支持团队。

    6. 常见问题与解决方案


    - Q: 如何确定正确的额定电压?
    A: 根据您的应用所需的工作电压选择合适的额定电压。建议选择略高于工作电压的额定电压,以确保足够的安全裕度。

    - Q: 如何处理浪涌电流问题?
    A: 使用具有足够浪涌电流能力的整流器,并考虑添加保护电路以避免过大的瞬时电流损坏器件。

    7. 总结和推荐


    综上所述,EDF1AM、EDF1BM、EDF1CM 和 EDF1DM 这一系列微型玻璃封装超快桥式整流器以其优异的性能、多样化的额定参数以及广泛的适用性,在众多电力转换应用中表现卓越。无论是开关电源还是家用电器等场合,都值得推荐使用。为了确保最佳性能,请务必参照技术手册进行详细选型和应用设计。

EDF1DM-E3/45参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 50ns
正向浪涌电流 50A
长*宽*高 8.51mm*6.5mm*3.3mm
通用封装 PDIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
