PLZ5V6C-HG3/H

产品分类: 齐纳(稳压)二极管
产品描述: ±2.6% 5μA 5.76V 13Ω 960mW 独立式 DO-219AC-2 贴片安装 2.5mm*1.3mm*600μm
供应商型号: SEU-PLZ5V6C-HG3/H
供应商: 海外现货
标准整包数: 1

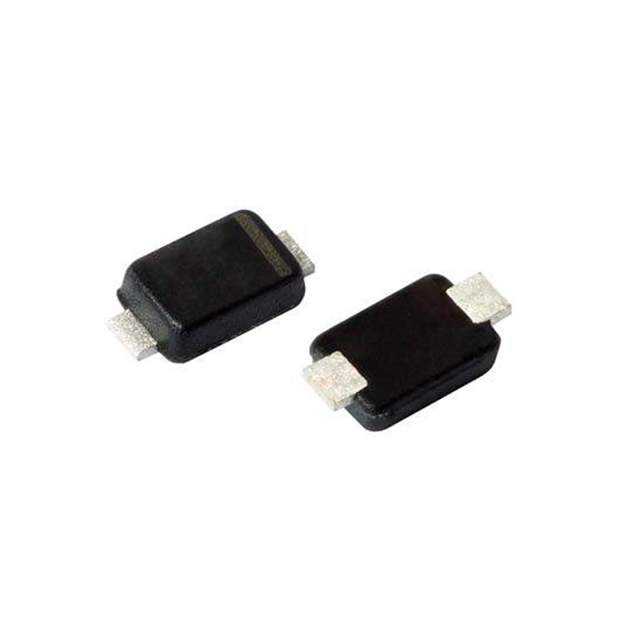

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 PLZ5V6C-HG3/H

PLZ5V6C-HG3/H概述


    产品简介


    产品名称:PLZ系列稳压二极管
    类型:硅平面稳压二极管
    主要功能:
    PLZ系列稳压二极管是具有500毫瓦功率耗散能力的硅平面稳压二极管,特别适用于需要精确电压调节的应用场景。
    应用领域:
    - 电源管理
    - 信号调理
    - 通信系统
    - 工业自动化控制
    - 消费电子设备

    技术参数


    基本特性:
    - 封装形式:微型超小型(MicroSMF,DO-219AC)
    - 低泄漏电流
    - 良好的稳定性
    - 高温焊接能力:260°C / 10秒(终端处)
    - 双波峰焊和回流焊(符合JPC/JEDEC® J-STD 020标准)
    温度范围:
    - 结温:150°C
    - 存储温度范围:-55°C到+150°C
    绝对最大额定值:
    - 功率耗散(安装在FR4板上):500mW(Tamb = 85°C),960mW(Tamb = 25°C)
    - 非重复峰值浪涌功率耗散(按IEC 61000-4-5标准):最高100W(PLZ5V1A到PLZ39D),最高70W(PLZ2V0A到PLZ4V7C)
    热特性:
    - 结到环境空气的热阻(安装在FR4板上):典型值130K/W
    - 结到引线的热阻:典型值40K/W
    电气特性:
    - 正向电压(IF = 10mA):典型值0.8V至0.9V

    产品特点和优势


    产品特点:
    - 硅平面技术:保证高可靠性与精确度
    - 微型封装:节省空间且易于集成
    - 低泄漏电流:确保电路稳定
    - 良好稳定性:适用于严苛环境
    优势:
    - AEC-Q101认证:适用于汽车应用
    - 高温焊接能力:适应各种恶劣环境条件
    - 优异的静电放电(ESD)免疫力:符合IEC 61000-4-2标准
    - 多种电压范围选择:2.0V到39V,满足不同应用需求

    应用案例和使用建议


    应用案例:
    - 电源管理模块:用于为敏感电子元件提供稳定的电源
    - 信号调理:用于调整和稳定电信号
    使用建议:
    - 在高温环境下使用时,确保散热良好以避免过热
    - 使用前检查电气特性,确保符合具体应用场景要求
    - 安装时注意焊接工艺,推荐使用双波峰焊和回流焊

    兼容性和支持


    兼容性:
    - 微型超小型(MicroSMF,DO-219AC)封装设计,方便与各种电路板兼容
    支持:
    - 厂商提供技术支持服务,可以通过电子邮件(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)联系获取帮助

    常见问题与解决方案


    常见问题:
    - 如何正确焊接以防止损坏?
    - 如何检查产品是否适合特定应用?
    解决方案:
    - 确保使用正确的焊接工艺,如双波峰焊和回流焊,并严格遵守焊接时间与温度限制
    - 验证电气参数与实际应用场景匹配,必要时咨询厂商的技术支持

    总结和推荐


    综合评估:
    PLZ系列稳压二极管是一款高性能、多功能的产品,具备高精度电压调节能力,广泛应用于各类电子系统中。其低泄漏电流、良好稳定性及高温焊接能力使其成为复杂应用的理想选择。
    推荐使用:
    鉴于其出色的性能和广泛的应用领域,强烈推荐将PLZ系列稳压二极管用于需要高可靠性和精确电压调节的场合。通过与厂商密切合作并遵循最佳实践,可以充分发挥其潜力,提升整体系统的可靠性和效率。

PLZ5V6C-HG3/H参数

参数
电压容差 ±2.6%
最大功率耗散 960mW
标称齐纳电压 5.76V
配置 独立式
最大功率 960mW
Ir - 反向电流 5μA
最大齐纳阻抗 13Ω
长*宽*高 2.5mm*1.3mm*600μm
通用封装 DO-219AC-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

PLZ5V6C-HG3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PLZ5V6C-HG3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY PLZ5V6C-HG3/H PLZ5V6C-HG3/H数据手册

PLZ5V6C-HG3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
