首页  >  产品百科  >  PTN0603E1742BST1

PTN0603E1742BST1

产品分类: 贴片电阻
产品描述: 17.4KΩ ±0.1% 150mW ±25ppm/℃ 0603 贴片安装 1.63mm*810μm*510μm
供应商型号: 71-PTN0603E1742BST1
供应商: Mouser
标准整包数: 1

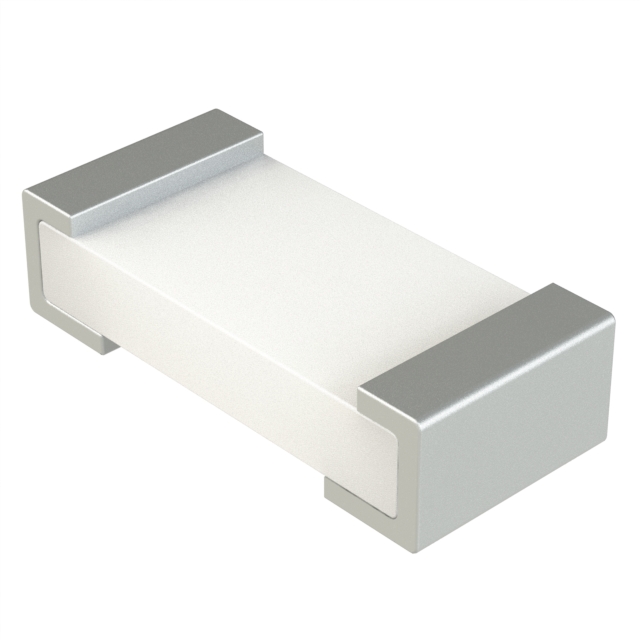

VISHAY INTERTECHNOLOGY 贴片电阻 PTN0603E1742BST1

PTN0603E1742BST1概述

    Vishay Dale Thin Film PTN Commercial Thin Film Chip Resistor

    产品简介


    Vishay Dale的PTN系列商用薄膜芯片电阻是一种高性能表面贴装式芯片电阻,适用于多种工业和消费电子应用。这种电阻采用了钽氮化物薄膜技术,具有优异的湿度抵抗性、电压系数、功率处理能力和电阻稳定性。此外,这些电阻提供两种终端样式——“顶部”和“包裹”,并有多种尺寸可供选择。

    技术参数


    - 电阻范围:1.0Ω至3MΩ
    - 温度系数(TCR):±10 ppm/°C至±100 ppm/°C
    - 容差:±0.05%至±5%
    - 稳定性:2000小时后±0.03%
    - 电压系数:<0.1 ppm/V
    - 工作电压:75V至200V
    - 操作温度范围:-55°C至+155°C
    - 储存温度范围:-55°C至+155°C
    - 噪声水平:<-30 dB
    各尺寸型号的详细技术参数如下表所示:
    | 尺寸 | 功率(mW) | 工作电压(V) | 电阻范围(Ω) |
    ||
    | 0402 | 50 | 75 | 1.5至51.1K |
    | 0502 | 100 | 75 | 1.5至65K |
    | 0505 | 150 | 75 | 10至130K |
    | 0603 | 150 | 75 | 1.5至130K |
    | 0705 | 200 | 100 | 1.0至310K |
    | 0805 | 200 | 100 | 1.0至310K |
    | 1005 | 250 | 100 | 1.5至360K |
    | 1010 | 500 | 150 | 1.0至600K |
    | 1206 | 400 | 200 | 1.5至1M |
    | 1505 | 400 | 150 | 1.25至1M |
    | 2208 | 750 | 150 | 2.0至1.75M |
    | 2010 | 800 | 200 | 1.0至2M |
    | 2512 | 2000 | 200 | 1.5至3M |

    产品特点和优势


    - 卓越的湿度抵抗性:在高湿度环境中表现出色。
    - 高标准基板:采用高纯度氧化铝基板,提高整体稳定性。
    - 低噪声和电压系数:电压系数小于-30 dB,确保高精度应用。
    - 激光修剪精度:容差可达到±0.05%。
    - 硫磺抗性:符合ASTM B809-95湿气测试标准。
    - 高功率处理能力:能够在高达2000小时的高温环境下保持稳定的性能。

    应用案例和使用建议


    这些电阻广泛应用于电源管理、信号调理和通信系统中。例如,在电源管理电路中,可以作为分压器使用;在信号调理电路中,用于精确控制电压和电流。建议在高温和高湿度环境下使用时,考虑额外的散热措施,以确保长期稳定运行。

    兼容性和支持


    这些电阻支持标准的表面贴装技术(SMT),可以与其他兼容的SMT组件一起使用。制造商提供了详尽的技术支持,包括样品申请、技术咨询和售后维护服务。

    常见问题与解决方案


    1. 问:如何判断是否需要更换电阻?
    - 答:如果在负载下出现显著的温度变化或电阻值漂移超过容许范围,建议进行更换。
    2. 问:这些电阻是否RoHS合规?
    - 答:是的,这些电阻均为RoHS合规,但请注意具体型号是否有铅(Pb)终端。
    3. 问:如何正确存储这些电阻?
    - 答:应在规定的储存温度范围内(-55°C至+155°C)存放在干燥、避光的环境中。

    总结和推荐


    总体而言,Vishay Dale PTN系列商用薄膜芯片电阻在各项性能指标上均表现优异,尤其适合要求高精度、高稳定性的应用场景。强烈推荐用于对可靠性要求极高的场合,如电源管理和精密测量仪器。

PTN0603E1742BST1参数

参数
电阻值 17.4KΩ
精度 ±0.1%
额定功率 150mW
温度系数 ±25ppm/℃
长*宽*高 1.63mm*810μm*510μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTN0603E1742BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTN0603E1742BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PTN0603E1742BST1 PTN0603E1742BST1数据手册

PTN0603E1742BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.7051
10+ $ 0.5647 ¥ 4.7713
50+ $ 0.4359 ¥ 3.6829
100+ $ 0.3718 ¥ 3.1417
500+ $ 0.2732 ¥ 2.3089
1000+ $ 0.2408 ¥ 2.0351
2000+ $ 0.23 ¥ 1.9438
库存: 2360
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.7
