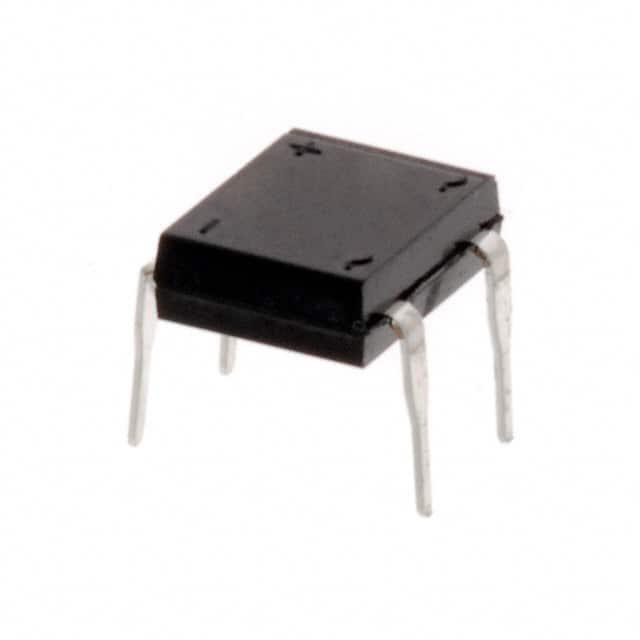

DF02M-E3/45

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 1A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, DF-M封装, 通孔安装
供应商型号: UA-DF02M-E3/45
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 DF02M-E3/45

DF02M-E3/45概述

    # Vishay General Semiconductor Miniature Glass Passivated Single-Phase Bridge Rectifiers

    产品简介


    Vishay General Semiconductor提供了一系列型号为DF005M, DF01M, DF02M, DF04M, DF06M, DF08M和DF10M的微型玻璃封装单相桥式整流器。这些电子元器件主要用于交流/直流(AC/DC)全波整流,广泛应用于开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备和电信设备等领域。

    技术参数


    主要特性
    - UL认证,档案号:E54214
    - 适用于印刷电路板
    - 符合汽车插入要求
    - 高浪涌电流能力
    - 最大焊锡温度275°C,持续时间不超过10秒,符合JESD 22-B106标准
    - 物料分类:RoHS合规,商业级
    技术规格
    | 参数 | 符号 | DF005M | DF01M | DF02M | DF04M | DF06M | DF08M | DF10M |
    |
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大RMS电压 | VRMS | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 最大直流阻断电压 | VDC | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均前向输出整流电流 | IF(AV) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 峰值前向浪涌电流 | IFSM | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
    | 熔断等级(t<8.3 ms)| I2t | 10 A²s | 10 A²s | 10 A²s | 10 A²s | 10 A²s | 10 A²s | 10 A²s |
    | 工作结温和存储温度范围 | TJ, TSTG | -55至+150°C |
    电气特性
    | 参数 | 测试条件 | 符号 | DF005M | DF01M | DF02M | DF04M | DF06M | DF08M | DF10M |
    ||
    | 最大瞬时前向压降 | 每个二极管1.0 A | VF | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V |
    | 最大反向电流 | 在额定直流阻断电压下 | IR | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA |

    产品特点和优势


    - 高可靠性:UL认证保证了产品的安全性与稳定性。
    - 宽泛的工作温度范围:从-55°C到+150°C,适用于多种严苛的环境。
    - 高浪涌电流能力:能承受高达50A的瞬时前向浪涌电流,适合对浪涌电流有较高要求的应用。
    - 良好的热特性:典型的热阻(RθJA)为40°C/W,确保良好的散热性能。

    应用案例和使用建议


    应用案例
    这些微型玻璃封装单相桥式整流器广泛应用于各种设备中,如SMPS、照明镇流器、电池充电器等。例如,在SMPS电源设计中,这些整流器可以有效地将交流电转换成直流电。
    使用建议
    1. 选择合适的电压等级:根据应用的具体需求选择适当的电压等级(VRRM)。
    2. 考虑散热设计:尽管具有良好的热阻特性,但建议在高功率应用中使用散热片或其他冷却措施以避免过热。
    3. 检查安装方式:确保在印刷电路板上正确安装,以充分利用其电气特性。

    兼容性和支持


    - 兼容性:这些整流器与大多数标准PCB组件兼容,易于集成到现有的设计中。
    - 技术支持:Vishay提供了广泛的客户支持服务,包括技术咨询、产品选型和应用支持。请通过指定的区域邮箱地址联系相关技术团队。

    常见问题与解决方案


    常见问题
    1. 如何处理焊接过程中的高温?
    2. 在高湿度环境下工作是否会影响性能?
    解决方案
    1. 遵循焊接温度限制:严格控制焊接温度不超过275°C,以避免损坏。
    2. 保持干燥环境:建议在高湿度环境下使用除湿设备或密封包装以保护产品。

    总结和推荐


    综合评估
    这些Vishay General Semiconductor微型玻璃封装单相桥式整流器以其高可靠性、宽温范围和高浪涌电流能力脱颖而出,特别适合在各种工业和消费电子产品中使用。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,强烈推荐使用这些整流器。无论是在设计新的电子产品还是改进现有产品,这些整流器都是理想的组件选择。

DF02M-E3/45参数

参数
正向浪涌电流 50A
配置
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
长*宽*高 8.51mm*6.5mm*3.3mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

DF02M-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DF02M-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY DF02M-E3/45 DF02M-E3/45数据手册

DF02M-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.18 ¥ 1.5084
库存: 25000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 7542
