VS-25FR120M

产品分类: 整流二极管/整流桥

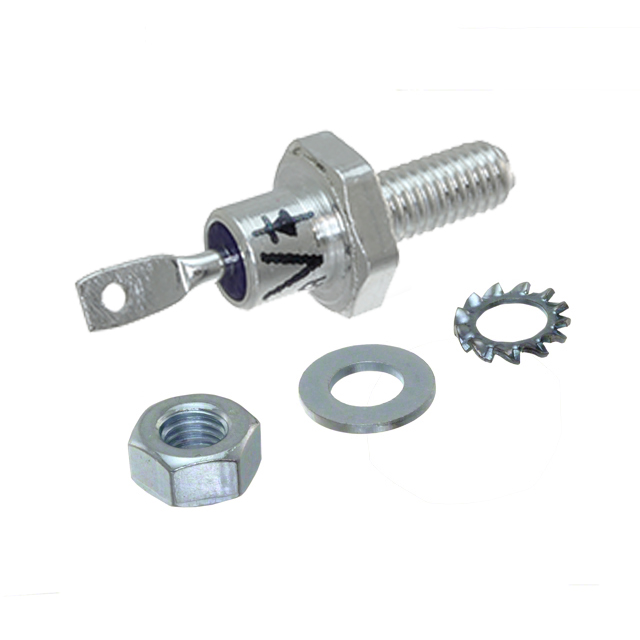

产品描述: Vishay 整流二极管 二极管, 25A, 1200V, 螺纹, DO-4封装, 2针
供应商型号: VS-25FR120M
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-25FR120M

VS-25FR120M概述

    VS-25F(R) 系列标准恢复二极管产品综述

    1. 产品简介


    VS-25F(R) 系列标准恢复二极管是一种具有高浪涌电流承受能力的二极管。该系列二极管设计用于多种电源管理应用,如电池充电器、转换器、电源供应和机床控制等领域。其独特的插件版本(stud version)使其在特定的应用场景中表现出色。

    2. 技术参数


    VS-25F(R) 系列的技术参数如下:
    - 最大平均正向电流:25 A(120°C时)
    - 最大有效值正向电流:40 A
    - 最大非重复峰值正向浪涌电流:50 Hz 下为 356 A,60 Hz 下为 373 A
    - 最大 I2t 值:50 Hz 下为 636 A2s,60 Hz 下为 580 A2s
    - 反向重复峰值电压范围:100 V 至 1200 V
    - 工作温度范围:-65°C 至 +175°C

    3. 产品特点和优势


    VS-25F(R) 系列具有以下特点和优势:
    - 高浪涌电流承受能力:能够处理高达373A的瞬态电流,保证了更高的可靠性。
    - 宽电流范围:最大平均正向电流可达25A,适用于不同类型的负载。
    - 不同类型支持:提供多种电压代码的选择,最大可支持1200V的工作电压。
    - 良好的热阻特性:确保在高温环境下也能正常工作。

    4. 应用案例和使用建议


    该二极管系列广泛应用于多种电力系统和控制系统中,例如电池充电器、电源转换器和机床控制等。在实际应用中,建议通过优化散热来提高二极管的工作效率,从而延长其使用寿命。
    - 电池充电器:选择合适的电压等级以匹配电池需求。
    - 电源转换器:确保二极管的工作温度不超过175°C,以避免过热损坏。
    - 机床控制:考虑系统的整体热设计,特别是在高功率应用中。

    5. 兼容性和支持


    VS-25F(R) 系列与大多数通用电源设备兼容。如果需要技术支持或售后服务,可以通过官网提供的联系方式获得帮助。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:浪涌电流超出额定值
    解决方案:检查外部电路设计,确保浪涌电流限制在规定范围内。
    - 问题:工作温度过高
    解决方案:优化散热设计,增加散热片或冷却系统。

    7. 总结和推荐


    VS-25F(R) 系列标准恢复二极管凭借其高可靠性和广泛的适用范围,在电源管理和控制系统中表现优异。推荐在需要高浪涌电流承受能力和宽工作温度范围的应用中选用此系列二极管。

VS-25FR120M参数

参数
If - 正向电流 25A
Ir - 反向电流 12mA
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 373A
配置 独立式
长*宽*高 20.3mm*11mm*11mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-25FR120M厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-25FR120M数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-25FR120M VS-25FR120M数据手册

VS-25FR120M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 74.2146
25+ ¥ 71.9883
50+ ¥ 69.8293
100+ ¥ 46.6006
500+ ¥ 41.9401
库存: 1285
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 74.21
