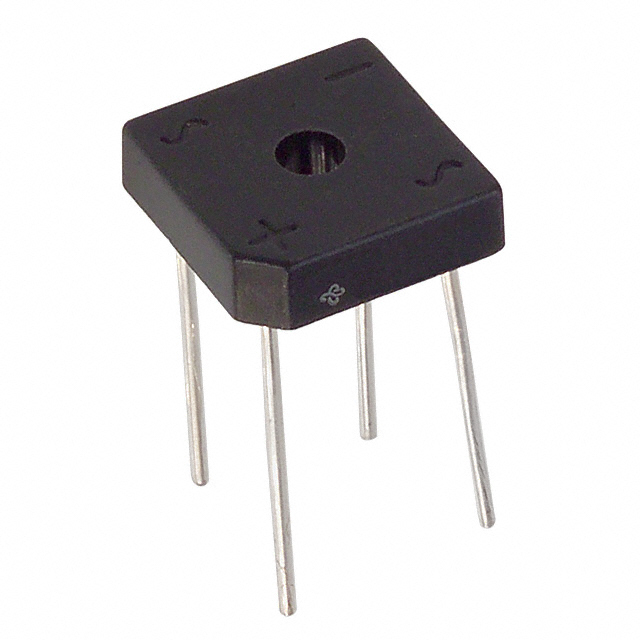

GBPC6005-E4/51

产品分类: 整流二极管/整流桥
产品描述: 50V 175A 5μA 3A GBPC 通孔安装 16mm*16mm*5.08mm
供应商型号: F-GBPC6005-E4/51
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC6005-E4/51

GBPC6005-E4/51概述

    Vishay GBPC6005, GBPC601, GBPC602, GBPC604, GBPC606, GBPC608, GBPC610 系列单相桥式整流器

    产品简介


    Vishay General Semiconductor 的 GBPC6005 至 GBPC610 系列是一款玻璃钝化单相桥式整流器,专为高效能电源管理和广泛的应用场景设计。这些产品主要用于交流到直流(AC/DC)桥式全波整流电路中,适用于电源供应器、家用电器、办公设备及工业自动化等领域。其紧凑的设计和出色的电气性能使其成为高可靠性电子设备的理想选择。

    技术参数


    | 参数 | 符号 | 单位 | 值范围 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50, 100, 200, 400, 600, 800, 1000 |
    | 最大 RMS 桥输入电压 | VRMS | V | 35, 70, 140, 280, 420, 560, 700 |
    | 最大平均正向输出电流 | IF(AV) | A | 6 |
    | 最大瞬态正向浪涌电流 | IFSM | A | 175 |
    | 最大工作温度 | TJ | ℃ | -55 至 +150 |
    | 最大热阻抗(结到环境) | RθJA | ℃/W | 22 |

    产品特点和优势


    1. 认证认可:获得 UL 认证文件编号 E54214,保证其质量和安全性。
    2. 高可靠性:适合印刷电路板的安装,典型反向电流小于 0.5 μA。
    3. 优异的热管理:支持高达 1500 VRMS 的绝缘强度,可承受 275°C 的焊接温度。
    4. 环保合规:RoHS 合规,符合环保标准。

    应用案例和使用建议


    - 家用电器:例如微波炉、洗衣机等设备中的整流电路。
    - 办公设备:打印机、扫描仪等需要稳定电源的设备。
    - 工业自动化:传感器、电机控制单元等。
    使用建议:
    - 在安装时确保使用硅胶导热化合物以提高散热效果。
    - 考虑到高温环境下的性能稳定性,建议采用更高额定值的产品。

    兼容性和支持


    Vishay 提供全面的技术支持服务,涵盖美洲、亚洲和欧洲地区。客户可以通过官方邮箱联系获取更多帮助。此外,产品与多种标准硬件兼容,便于集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降过高 | 确保负载条件符合规定 |
    | 反向漏电流过大 | 检查焊接质量和环境湿度 |

    总结和推荐


    总体而言,Vishay 的 GBPC6005 至 GBPC610 系列桥式整流器凭借其卓越的电气性能和可靠的设计,在多个领域展现了强大的竞争力。对于寻求高性能和耐用性的工程师来说,这些产品是理想的选择。强烈推荐在各种电力转换应用中考虑使用此系列产品。

GBPC6005-E4/51参数

参数
反向恢复时间 -
正向浪涌电流 175A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 50V
长*宽*高 16mm*16mm*5.08mm
通用封装 GBPC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

GBPC6005-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC6005-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC6005-E4/51 GBPC6005-E4/51数据手册

GBPC6005-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
