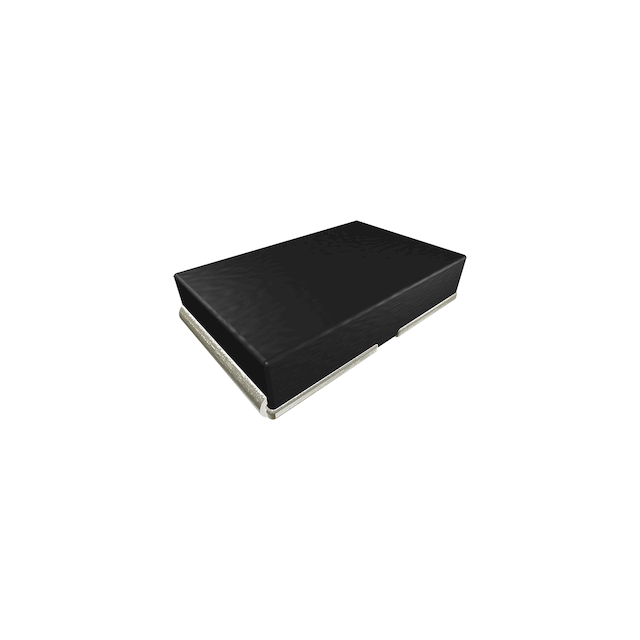

WSHM2818R0400FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 40mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: 4170537
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM2818R0400FEA

WSHM2818R0400FEA概述

    Vishay Dale WSHM2818 Power Metal Strip Resistor 技术手册

    产品简介


    Vishay Dale 的 WSHM2818 是一款高功率(7 W)低阻值(最小至 0.001 Ω)表面贴装电阻器。这种电阻器专为各种电流检测、电压分压和脉冲应用设计。其独特的设计使其适用于多种工业应用,如汽车、通信设备和电源管理系统等。

    技术参数


    - 功率等级:7 W
    - 电阻值范围:0.001 Ω 至 0.2 Ω
    - 温度系数(总温度系数):±200 ppm/°C (1 mΩ 至 5.99 mΩ),±75 ppm/°C (6 mΩ 至 200 mΩ)
    - 电感:<5 nH
    - 操作温度范围:-65°C 至 +170°C
    - 最大工作电压:P x R^(1/2) (P 为功率,R 为电阻值)
    - 焊接温度耐受性:+260°C,10 秒至 12 秒停留时间
    - 尺寸:
    - 长度(L):0.280 ± 0.010 英寸(7.1 ± 0.25 毫米)
    - 宽度(W):0.180 ± 0.010 英寸(4.6 ± 0.25 毫米)
    - 高度(H):0.059 ± 0.010 英寸(1.50 ± 0.25 毫米)
    - 焊接垫尺寸:0.125 ± 0.010 英寸(3.18 ± 0.25 毫米)

    产品特点和优势


    1. 改进的热管理设计:确保高效的散热性能。
    2. 全焊接结构:提供优异的稳定性和耐用性,适用于多种电流检测应用。
    3. 专利加工技术:实现极低电阻值。
    4. 硫化抗性:能够在高硫环境中保持稳定性能。
    5. 低电感:<5 nH,适用于高频应用。
    6. 固态金属镍铬或锰铜合金电阻元件:低温度系数(<20 ppm/°C)。
    7. 低热电动势:<3 μV/°C,适用于精确测量。
    8. AEC-Q200 认证:符合汽车行业标准。

    应用案例和使用建议


    - 电流检测:在电源系统中用于检测电流。
    - 电压分压:在信号处理电路中用于分压。
    - 脉冲应用:在开关电源中用于吸收能量。
    - 温度敏感应用:由于其低热电动势特性,适用于需要高精度的温度测量。
    使用建议:
    1. 确保正确安装焊接垫,以减少接触电阻并优化温度系数。
    2. 在高湿度环境下使用时,进行必要的防潮处理。
    3. 选择合适的焊料和焊接工艺,确保焊接质量。

    兼容性和支持


    - 兼容性:适用于大多数常见的表面贴装工艺。
    - 支持:Vishay 提供详尽的技术文档和支持,用户可联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题 1:焊接后电阻值偏高。
    - 解决方案:检查焊接质量和焊接工艺,确保焊接温度和时间合适。
    - 问题 2:在高湿度环境下性能下降。
    - 解决方案:使用防潮包装,并确保使用前环境干燥。
    - 问题 3:温度漂移明显。
    - 解决方案:避免极端温度环境,使用具有更低温度系数的型号。

    总结和推荐


    Vishay Dale 的 WSHM2818 以其卓越的性能、稳定的热管理和出色的可靠性,成为众多应用的理想选择。无论是需要高功率、低阻值的应用还是需要精确测量的场合,WSHM2818 都表现出色。总体而言,我强烈推荐这款产品给需要高性能表面贴装电阻器的工程师和设计师。

WSHM2818R0400FEA参数

参数
额定功率 7W
电阻个数 -
引脚数量 -
电阻值 40mΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
