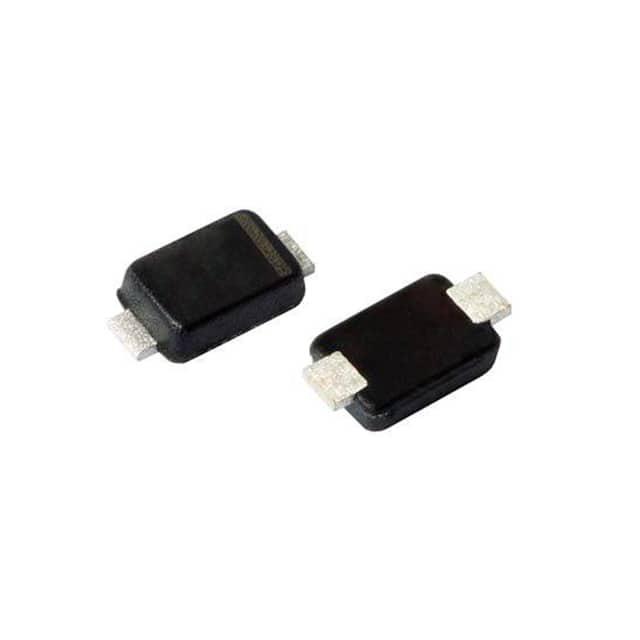

PLZ3V6B-G3/H

产品分类: 齐纳(稳压)二极管
产品描述: ±3.29% 5μA 3.72V 60Ω 960mW 独立式 DO-219AC-2 贴片安装 2.5mm*1.3mm*600μm
供应商型号: LM-3774925
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 PLZ3V6B-G3/H

PLZ3V6B-G3/H概述

    Vishay PLZ Series Zener Diodes

    1. 产品简介


    Vishay PLZ系列是一款硅平面齐纳二极管,专为提供500毫瓦功率耗散而设计。该系列采用超小型封装——微型SMF(DO-219AC),具有低泄漏电流、卓越的稳定性、高温焊接能力(最高可达260℃)等特点。此外,这些二极管适用于波峰焊和回流焊,并且符合AEC-Q101标准,可以用于工业级应用。

    2. 技术参数


    - 功率耗散:额定功率500mW(装在FR4板上,25mm×25mm×1.6mm尺寸);额定功率960mW(装在FR4板上,25mm×25mm×1.6mm尺寸,环境温度为25℃)。
    - 峰值脉冲功率耗散:高达100W(根据IEC 61000-4-5标准)。
    - 温度范围:存储温度范围为-55℃至+150℃;结温为150℃。
    - 热阻抗:典型热阻从结到环境空气为130K/W(装在FR4板上,25mm×25mm×1.6mm尺寸,焊盘10mm×10mm);从结到引脚为40K/W。
    - 电气特性:正向电压为0.8V(IF=10mA);峰值脉冲电流范围为5mA至120mA。

    3. 产品特点和优势


    - 小型封装:采用微型SMF(DO-219AC)封装,体积小巧,适用于空间受限的应用。
    - 高可靠性:具有卓越的稳定性和出色的高温焊接能力。
    - 环境友好:RoHS合规,无铅化设计。
    - 应用广泛:可用于多种电子电路中,特别是在需要高稳定性和紧凑设计的场合。

    4. 应用案例和使用建议


    PLZ系列齐纳二极管广泛应用于各种电子电路中,如电源稳压、电压参考和过压保护等。例如,在电源稳压电路中,可以通过调节输出电压来确保设备正常运行。使用建议包括:
    - 确保二极管在指定的工作温度范围内操作。
    - 使用适当的散热措施,以避免长时间大电流工作导致过热。
    - 验证具体型号的参数,以确保满足特定应用需求。

    5. 兼容性和支持


    PLZ系列二极管与多种工业标准设备兼容,如采用DO-219AC封装的其他同类产品。Vishay公司提供了全面的技术支持,包括在线资源和本地技术支持团队。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现故障。
    - 解决方案:确保焊接过程符合JPC/JEDEC® J-STD 020或IEC 61760-1标准,避免高温损坏二极管。
    - 问题:输出电压不稳定。
    - 解决方案:检查负载和输入电压,确保它们在二极管的额定值范围内。

    7. 总结和推荐


    Vishay PLZ系列齐纳二极管以其小尺寸、高可靠性和广泛应用领域的优势,成为电子电路设计中的理想选择。尽管初期成本可能略高于其他类型的产品,但其长期稳定性和高性能使其成为性价比极高的解决方案。因此,强烈推荐在各种电子电路设计中使用Vishay PLZ系列齐纳二极管。

PLZ3V6B-G3/H参数

参数
标称齐纳电压 3.72V
配置 独立式
最大功率 960mW
Ir - 反向电流 5μA
最大齐纳阻抗 60Ω
电压容差 ±3.29%
最大功率耗散 960mW
长*宽*高 2.5mm*1.3mm*600μm
通用封装 DO-219AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLZ3V6B-G3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PLZ3V6B-G3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY PLZ3V6B-G3/H PLZ3V6B-G3/H数据手册

PLZ3V6B-G3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0379 ¥ 0.3186
5000+ $ 0.0373 ¥ 0.313
库存: 14943
起订量: 1260 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 318.6
